밸브 분야에서 흔히 사용되는 NPT, PT, G, ZG, RC, M 나사의 차이점

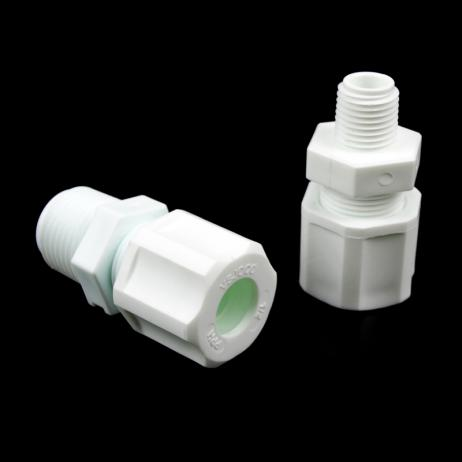

파이프라인 연결 시 나사 연결 방식은 스레드 볼밸브, 게이트밸브, 감압밸브, 차단밸브 등 다양한 산업용 밸브에 널리 적용됩니다. 각 나사 규격의 특성과 적용 분야를 이해하는 것은 올바른 밸브 선택의 핵심입니다. 본 문서는 NPT/PT/G/ZG/RC/M 6가지 주요 나사의 기술적 차이를 한국 산업 표준(KS) 용어 기준으로 해설합니다.

1. NPT 나사 (National Pipe Taper)

• 특징: 60° 테이퍼 나사 (1:16 테이퍼율), 미국 표준(ANSI/ASME B1.20.1)

• 밀폐방식: 건식밀폐(NPT) / 비밀폐형(NPSC)

• KS 규격 대응: KS B 0222(테이퍼 관용 나사)

• 적용 분야:

• 고압 가스/오일 파이프라인 (최대 10,000psi)

• 화학플랜트 증기 라인 연결

• 주의사항: 테프론 테이프/실런트 병용 필수

2. PT 나사 (Pipe Taper)

• 특징: 55° 테이퍼 나사 (1:16 테이퍼율), 영국식 BS 표준

• 한국 명칭: "영규 테이퍼 나사"

• KS 규격: KS B 0206(테이퍼 암나사)

• 적용 분야:

• 수처리 설비 배관(워터해머 방지)

• LNG 저장탱크 보조 라인

• 현장 팁: PT->NPT 어댑터 사용 시 유격 주의

3. G 나사 (평행 관용 나사)

• 특징: 55° 평행 나사(테이퍼 없음), 비밀폐형

• 한국 명칭: "평행 관용 나사(KS B 0205)"

• 밀폐 조건:

• O링/패킹 추가 설치 필요

• 최대 16bar 이하 저압용

• 사례:

• 공조시스템 냉각수 파이프

• 산업용 공기 호스 연결

4. ZG 나사 (중국식 테이퍼 나사)

• 특징: 55° 테이퍼 나사(1:16), 중국 GB/T 7306 표준

• 한국 대응 규격: KS B 0222와 유사하나 호환성 검증 필요

• 주의사항:

• NPT와 유사하나 피치 오차 발생 가능(1인치당 11.5 vs 11산)

• 중국제 밸브 수입 시 스테인리스 소재에서 갈리는 현상 주의

5. RC 나사 (링 압축 밀폐형)

• 기술적 특징:

• 이중 금속 시일링 링 내장

• -196°C ~ 800°C 극한 환경 적용

• KS 인증: KS D 3597(고압용 특수 연결 나사)

• 적용 사례:

• 원자력발전소 냉각계통

• 반도체 공정 클린가스 배관

6. M 나사 (미터법 평행 나사)

• 규격: ISO 261 표준, 60° 산형

• 한국 명칭: "보통나사(KS B 0201)"

• 밸브 적용 분야:

• 압력계/온도센서 장착용

• 소형 유압 액추에이터 연결

• 실무 Tip: M20×1.5(세밀나사)는 진동 환경에서 풀림 방지 우수
