Visualizzazioni: 0 Autore: Editor del sito Orario di pubblicazione: 29/06/2026 Origine: Sito
Tagliare un tubo solo per sostituirne una parte è una perdita di tempo. Un raccordo sindacale risolve questo problema. Fornisce un giunto solido, ma può aprirsi quando è necessaria la manutenzione. In questo articolo imparerai perché è importante, dove usarlo e come sceglierne uno.
● A il raccordo di unione viene utilizzato quando un giunto del tubo deve rimanere sicuro, ma necessita anche di un accesso futuro.
● Semplifica l'ispezione, la pulizia, la sostituzione delle valvole, la sostituzione dei filtri e la manutenzione delle apparecchiature.
● Rispetto ad un semplice raccordo, per le sezioni di tubo rimovibili è preferibile un raccordo per tubi di unione.
● I raccordi di unione in plastica sono utili nei sistemi di fluidi chimici, di trattamento delle acque, ambientali e industriali.
● I materiali PPH, PVDF, PTFE e PFA possono supportare diversi mezzi, temperature e condizioni di corrosione.
● Un connettore di unione deve corrispondere alle dimensioni del tubo, alla pressione, alla temperatura, al tipo di fluido e al metodo di installazione.
● Un allineamento inadeguato, una scelta errata del materiale o parti di tenuta usurate possono comunque causare perdite.
● Il posto migliore per utilizzare un raccordo di unione è vicino a parti che potrebbero necessitare di manutenzione in seguito.
Un raccordo di unione viene utilizzato principalmente per facilitare la manutenzione delle tubazioni. Collega due sezioni di tubo consentendone la successiva separazione. Questo è il motivo principale per cui è diverso da molti giunti fissi per tubi.
In un impianto reale, raramente i tubi rimangono intatti per sempre. Le valvole necessitano di controlli. I filtri necessitano di pulizia. Potrebbe essere necessario sostituire le pompe. Potrebbe essere necessario calibrare gli strumenti. Se ogni giunzione è permanente, anche una piccola riparazione può diventare un grande lavoro.
Un raccordo per tubi di unione fornisce al sistema un punto di servizio pianificato. L'operatore può aprire la linea in una posizione specifica. Non è necessario tagliare il tubo o ricostruire un lungo tratto. Ciò consente di risparmiare tempo, ridurre la manodopera e ridurre il rischio di danneggiare altre parti.
Un raccordo di unione aiuta anche a proteggere il layout. Molti sistemi hanno spazio limitato. I tubi possono passare vicino a serbatoi, armadi, pareti o macchinari. Quando viene rimosso un giunto fisso, il tubo circostante potrebbe spostarsi. Un connettore di unione staccabile aiuta a mantenere il sistema più controllato.
I tempi di inattività sono importanti in qualsiasi linea di processo. Una piccola perdita o un filtro intasato possono interrompere la produzione. Se il tubo deve essere tagliato, saldato, polimerizzato e testato nuovamente, la riparazione richiederà più tempo.
Un raccordo sindacale può abbreviare questo processo. Fornisce al personale di manutenzione un punto di separazione progettato. Possono rimuovere la parte necessaria, completare il lavoro e ricollegare la linea con meno disturbi.
Tagliare o riscaldare un tubo vicino a valvole, sensori, serbatoi o pannelli può creare ulteriori rischi. Un raccordo di unione rimovibile aiuta a evitare interventi inutili attorno alle parti sensibili.
Ciò è utile quando il tubo è vicino ad apparecchiature in plastica, parti elettriche o aree di stoccaggio di prodotti chimici. Meno rilavorazioni di solito significano meno errori di installazione.
Una buona progettazione delle tubazioni non riguarda solo il flusso. Riguarda anche l'accesso. Un raccordo sindacale aiuta i team a pianificare dove poter aprire il sistema in un secondo momento.
Viene spesso posizionato vicino a parti che necessitano di ispezione. Ciò include pompe, filtri, valvole, contatori, serbatoi, punti di diramazione e apparecchiature di processo.
Suggerimento: posizionare i raccordi di unione in un punto in cui le mani e gli strumenti possano raggiungerli facilmente durante la manutenzione.
Un giunto e un raccordo di unione possono entrambi collegare sezioni di tubo. La differenza sta nel modo in cui si comporta l'articolazione in seguito.
Un giunto è solitamente migliore per una tubazione permanente. Prolunga un tubo o unisce due tratti della stessa linea. Una volta installato, non è destinato principalmente alla rimozione frequente.
Un raccordo sindacale è diverso. È fatto per la connessione e la successiva disconnessione. Di solito ha un corpo, un dado e parti di tenuta. Questa struttura consente l'apertura del giunto senza spostare grandi sezioni di tubo.
Un accoppiamento funziona bene quando la linea è stabile. È semplice, compatto e spesso conveniente. Per lunghi tratti di tubi diritti, potrebbe essere sufficiente.
Tuttavia, un accoppiamento non è la scelta migliore quando si prevede una futura rimozione. Se un filtro, una valvola o una parte dell'apparecchiatura deve essere rimossa successivamente, in genere è più pratico un raccordo per tubo.
È meglio un raccordo di unione vicino alle parti che potrebbero necessitare di manutenzione. Offre ai tecnici un modo più pulito per rimuovere un componente senza disturbare l'intera linea.
Ciò è utile nelle linee di trattamento dell'acqua, nei sistemi di processi chimici, negli skid delle apparecchiature e nelle apparecchiature di protezione ambientale. Questi sistemi spesso richiedono controlli e sostituzioni di pezzi.
La regola migliore è semplice. Utilizzare un giunto nel punto in cui il tubo deve rimanere fissato. Utilizzare un raccordo di unione laddove potrebbe essere necessario aprire il tubo.
Ciò rende il sistema più facile da gestire nel tempo. Può anche ridurre i costi di manutenzione nascosti.
Nota: un prezzo di installazione più basso non significa sempre un costo di sistema inferiore.
Un raccordo di unione dovrebbe essere utilizzato nei luoghi in cui è probabile un accesso futuro. Non è necessario per ogni articolazione. Troppi giunti rimovibili possono aumentare i costi e creare più punti di tenuta.
L’obiettivo è collocarlo laddove dia reale valore. Un buon posizionamento migliora la velocità di servizio e riduce il lavoro inutile delle tubazioni.
Potrebbe essere necessario riparare o sostituire le valvole. Un raccordo installato vicino a una valvola può rendere la rimozione molto più semplice.
Ciò è utile per valvole a sfera, valvole di controllo, valvole di ritegno o punti di intercettazione. Se la valvola si guasta, il raccordo consente un accesso più rapido.
Pompe e filtri spesso necessitano di una manutenzione regolare. I filtri potrebbero intasarsi. Potrebbe essere necessario controllare la tenuta delle pompe. Un raccordo per tubi di unione aiuta a isolare e rimuovere queste parti più facilmente.
Senza un raccordo, una semplice sostituzione del filtro potrebbe richiedere il taglio del tubo. Ciò aggiunge manodopera e aumenta i tempi di inattività.
Alcune condutture passano attraverso pareti, pannelli, serbatoi o tramezzi. Un raccordo a paratia può contribuire a proteggere la connessione consentendo al tempo stesso un passaggio controllato del tubo.
Questo tipo di unione è utile nelle apparecchiature per il trattamento dell'acqua, nei serbatoi chimici e nei sistemi di processo a cabina. Aiuta a mantenere la connessione pulita e più facile da gestire.

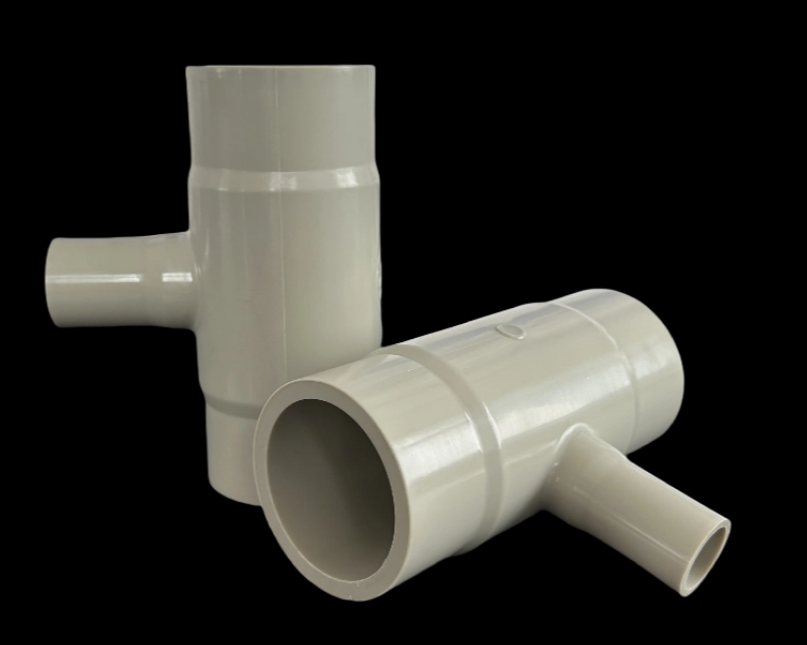

Un raccordo a T può collegare un tubo principale e una linea di derivazione. È utile quando la filiale potrebbe aver bisogno di pulizia, modifica o ispezione.
Le diramazioni spesso alimentano apparecchiature, punti di campionamento o zone di processo. Un design staccabile può rendere queste aree più facili da mantenere.
In molti sistemi industriali la raccorderia metallica non sempre rappresenta la scelta migliore. Fluidi corrosivi, umidità, vapori chimici e mezzi di processo possono attaccare le parti metalliche. Ciò potrebbe causare ruggine, perdite, contaminazione o una durata utile ridotta.
I raccordi di unione in plastica possono aiutare a risolvere questi problemi. Materiali come PPH, PVDF, PTFE e PFA sono spesso utilizzati nei sistemi di fluidi in cui la resistenza alla corrosione è importante. Ogni materiale ha il proprio campo di utilizzo.
I raccordi di unione PPH sono spesso utilizzati nei sistemi di tubazioni industriali. Sono apprezzati per la resistenza alla corrosione, la leggerezza e l'installazione pratica.
UN L'unione di saldatura PPH può supportare layout di saldatura di testa o di saldatura di tasca. Ciò lo rende utile per nuove installazioni e alcuni aggiornamenti della pipeline.
I raccordi di unione in PVDF vengono spesso selezionati quando è necessaria una maggiore resistenza chimica. Il PVDF funziona bene anche in ambienti industriali esigenti.
Può essere adatto per trasferimento chimico, sistemi ad elevata purezza e linee di processo che richiedono prestazioni stabili. L'uso esatto dipende ancora dal fluido e dalle condizioni di lavoro.
I connettori di unione in PTFE vengono utilizzati laddove la resistenza chimica è una preoccupazione fondamentale. Il PTFE viene spesso scelto per fluidi aggressivi e movimentazione di precisione dei fluidi.
Può supportare collegamenti di piccoli tubi e linee di fluidi industriali. Prima dell'uso è necessario verificare le dimensioni, la pressione e il design della tenuta.
I raccordi PFA sono spesso presi in considerazione per sistemi chimici o ad elevata purezza esigenti. Possono essere adatti ad applicazioni in cui il flusso pulito e la resistenza chimica sono importanti.
La scelta finale dovrebbe dipendere dai mezzi effettivi, dalla pressione, dalla temperatura e dalla progettazione del sistema.
Suggerimento: verificare sempre la compatibilità chimica prima di scegliere un raccordo in plastica.
Un raccordo di unione può facilitare la manutenzione, ma deve comunque sigillare correttamente. Un giunto rimovibile è prezioso solo se rimane serrato durante il funzionamento.
Il controllo delle perdite dipende dal materiale, dal design della tenuta, dall'allineamento, dalla pressione, dalla temperatura e dalla qualità dell'installazione. Un buon raccordo per tubi di unione deve corrispondere al sistema, non solo alle dimensioni del tubo.
Il disallineamento crea stress. Se il tubo viene tirato, attorcigliato o forzato in posizione, l'unione potrebbe non sigillare in modo uniforme.
Ciò può causare perdite lente, danni alla filettatura o guasti prematuri. Il tubo deve incontrare il raccordo in modo naturale prima di serrarlo.
Polvere, trucioli, residui chimici o vecchio materiale sigillante possono danneggiare il giunto. Prima del montaggio, le superfici di tenuta devono essere pulite.
Se il raccordo utilizza un anello di tenuta, è necessario verificarne eventuali danni. Un anello usurato può causare perdite dopo il rimontaggio.
Ogni raccordo di unione ha un campo di lavoro. Se la pressione o la temperatura superano l'intervallo adeguato, il giunto potrebbe rompersi.
Anche i sistemi chimici necessitano di particolare cautela. Alcuni supporti possono indebolire alcune plastiche nel tempo. La selezione non dovrebbe mai basarsi solo sulla dimensione.
Dopo l'installazione, la linea deve essere testata in base ai requisiti di sistema. Un test di pressione aiuta a confermare che il giunto è sicuro.
Questo passaggio è particolarmente importante dopo la riparazione, la sostituzione o la modifica della tubazione.
Nota: un raccordo di unione è rimovibile, ma necessita comunque di un attento riassemblaggio.
La scelta del giusto raccordo di unione inizia dal sistema vero e proprio. Lo stesso raccordo può funzionare bene in una linea e fallire in un'altra. La scelta migliore dipende dal tipo di fluido, dal metodo di connessione, dalla pressione, dalla temperatura, dallo spazio e dalle esigenze di manutenzione.
La prima domanda è semplice. Cosa scorrerà attraverso il tubo?
Acqua, gas, petrolio, acidi, alcali, solventi, acque reflue e liquidi ad elevata purezza hanno ciascuno esigenze diverse. I materiali PPH, PVDF, PTFE e PFA devono essere confrontati in base alla compatibilità chimica.

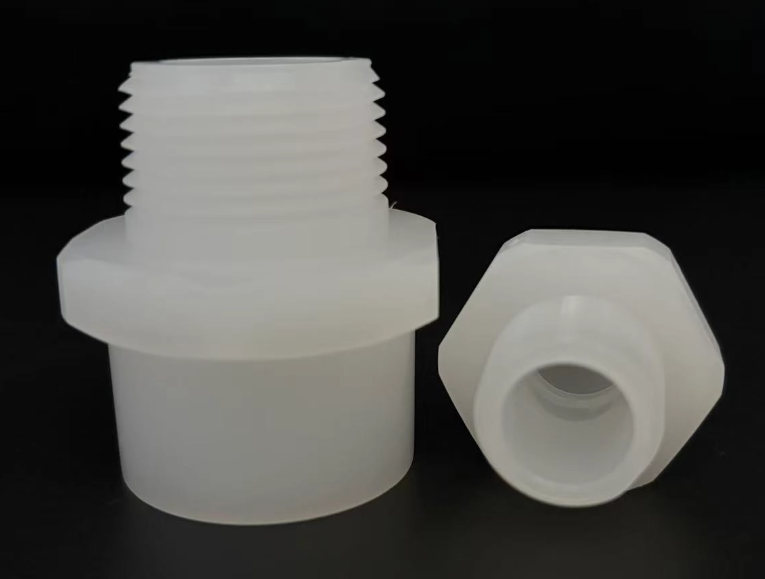

I raccordi di unione possono utilizzare diversi metodi di connessione. Alcuni sono progettati per la saldatura. Alcuni sono filettati. Alcuni vengono utilizzati per collegamenti a tubi o a paratia.
Un raccordo a saldare può essere adatto a un sistema di tubi in plastica. Un connettore filettato può adattarsi ai punti di connessione dell'apparecchiatura o della valvola. Un raccordo a paratia può essere adatto a un serbatoio, un armadio o una partizione.
Il raccordo di unione deve corrispondere alle dimensioni del tubo e alla potenza nominale del sistema. Le condizioni di pressione, temperatura e flusso dovrebbero essere riviste.
Per l'uso industriale è meglio controllare l'intero ambiente di lavoro. Ciò include le normali condizioni di funzionamento, avvio, pulizia e arresto.
Un buon adattamento nella posizione sbagliata crea ancora problemi. L'installatore dovrebbe lasciare spazio sufficiente per gli strumenti, l'ispezione e la futura rimozione.
Questo spesso manca nei sistemi compatti. Tuttavia può decidere se la manutenzione futura sarà facile o frustrante.
VSJOCO supporta progetti di collegamento di tubi industriali con connettori in plastica, raccordi per tubi in plastica, valvole a sfera in plastica, rubinetti in plastica, pistole a spruzzo di azoto, tubi in plastica e relative opzioni di raccordo per sistemi di tubazioni resistenti alla corrosione. La sua gamma di prodotti è adatta per applicazioni che richiedono un trasferimento stabile dei fluidi, un accesso più semplice per la manutenzione e collegamenti affidabili per tubi in plastica.
Oltre ai prodotti standard, VSJOCO fornisce anche ricerca e sviluppo, produzione e vendita di prodotti in plastica tecnica, oltre alla progettazione di lavorazioni meccaniche di precisione per parti non standard. L'ambito del suo servizio copre la progettazione di sistemi di condutture, tubi, raccordi, valvole, stampi, apparecchiature di saldatura, apparecchiature per la pulizia di chip semiconduttori, apparecchiature chimiche e produzione di apparecchiature per la protezione ambientale. L'azienda offre inoltre supporto per la progettazione ingegneristica, l'installazione e la manutenzione.
Per rivedere le sue capacità di servizio, visitare il Pagina Servizi . Per la selezione del materiale, il tipo di raccordo, le dimensioni del tubo o i requisiti del progetto, contattare VSJOCO tramite il Pagina dei contatti .
VSJOCO offre soluzioni di raccordi di unione in plastica per sistemi che necessitano di giunti sicuri e di un accesso di manutenzione più semplice. I suoi raccordi in PPH, PVDF, PTFE e i relativi raccordi in plastica contribuiscono a supportare la resistenza alla corrosione, la manutenzione e la gestione dei fluidi industriali. L'azienda fornisce inoltre supporto al prodotto, progettazione tecnica, installazione e servizi di manutenzione per esigenze pratiche di condutture.
R: Un raccordo di unione collega i tubi e consente il successivo smontaggio.
R: Un raccordo sindacale è migliore quando è necessario un servizio futuro.
R: Sì, se il materiale corrisponde alla sostanza chimica.
R: Installalo vicino a valvole, filtri, pompe o serbatoi.
R: Può, ma è comunque essenziale una corretta installazione.
R: Spesso sì, ma può ridurre i costi di manutenzione.
