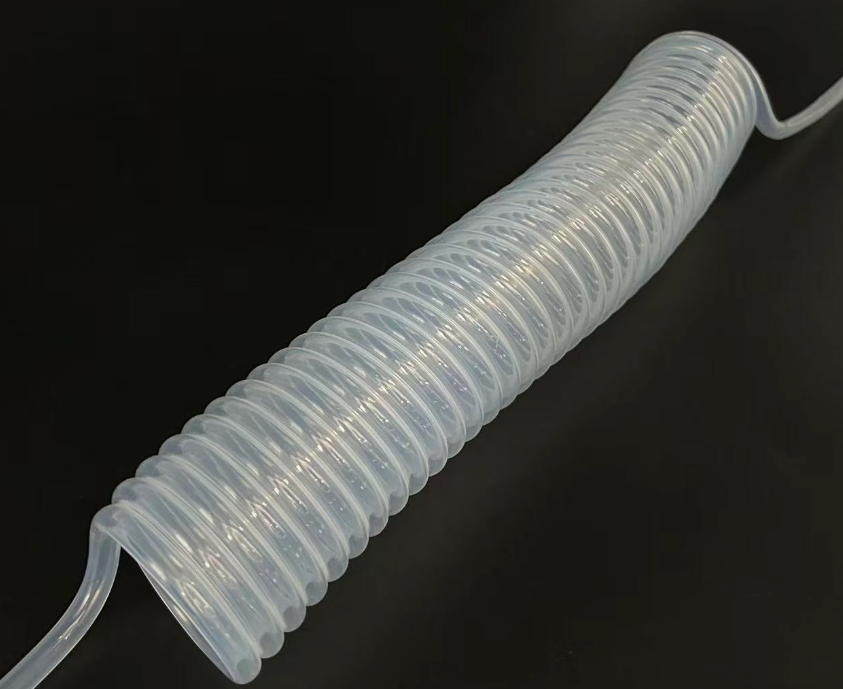

Tubazioni di trasferimento farmaceutico con tubo a molla PFA resistente alla piegatura

Panoramica del prodotto: Tubi a molla in PFA resistenti alle pieghe VSJOCO

Un tubo a molla in PFA è costituito da uno strato interno di perfluoroalcossi di elevata purezza rinforzato con una guaina a molla in acciaio inossidabile o filo di acciaio rivestito. Questo design composito risolve i limiti intrinseci dei tubi PFA standard pur mantenendo l'eccezionale inerzia chimica del materiale. Tutti i tubi a molla VSJOCO PFA sono conformi agli standard FDA 21 CFR Parte 177.1550 e USP Classe VI, rendendoli adatti per il trasferimento di fluidi critici nelle operazioni di lavorazione farmaceutica, dei semiconduttori e chimica.

Perché scegliere tubi in PFA rinforzati a molla rispetto al PFA standard?

I tubi PFA standard hanno un raggio di curvatura minimo pari a 5 volte il diametro interno, il che comporta frequenti attorcigliamenti, blocchi del flusso e rotture premature. I tubi non rinforzati sono inoltre privi di protezione contro lo schiacciamento meccanico e la pressione del vuoto, con conseguenti tempi di fermo macchina non pianificati e costose sostituzioni. I tubi in PFA rinforzati a molla VSJOCO riducono questi guasti del 70% attraverso una guaina progettata con precisione che mantiene l'integrità strutturale anche con un raggio di curvatura minimo pari a 2 volte il diametro del tubo.

Principali vantaggi tecnici dei tubi a molla VSJOCO PFA

Eccezionale resistenza alla corrosione chimica

I tubi a molla VSJOCO PFA mostrano una stabilità chimica seconda solo al PTFE, con compatibilità nell'intero intervallo di pH compreso tra 0 e 14. Resistono all'acido solforico concentrato, all'acido fluoridrico, agli alcali forti, ai solventi organici e agli ossidanti. Questa ampia compatibilità elimina la necessità di più tipi di tubi per diversi fluidi di processo, riducendo la complessità dell'inventario e prevenendo la contaminazione incrociata causata dal degrado del materiale.

Intervallo di temperature di funzionamento estremamente ampio

Questi tubi funzionano continuamente tra -80°C e +200°C, con resistenza a temperature a breve termine fino a 260°C. Mantengono la flessibilità e l'integrità strutturale attraverso cicli ripetuti ad alta-bassa temperatura, rendendoli adatti ai processi di sterilizzazione CIP/SIP farmaceutici e alle operazioni di pulizia dei wafer semiconduttori che comportano rapidi sbalzi di temperatura.

Protezione superiore da piegature e schiacciamenti

La guaina a molla, disponibile in acciaio inox 304 o 316, garantisce resistenza allo schiacciamento meccanico e al vuoto. Il raggio di curvatura minimo di 2× diametro consente il passaggio stretto in spazi ristretti delle apparecchiature senza limitazioni del flusso. Le opzioni personalizzate includono filo di acciaio rivestito in PVC per ambienti non corrosivi e molle Hastelloy per esposizione chimica estrema.

Alta trasparenza e parete interna antiaderente

La parete interna in PFA completamente trasparente consente il monitoraggio visivo in tempo reale del flusso del fluido, consentendo agli operatori di rilevare immediatamente blocchi o contaminazioni. Con una tensione superficiale di ≤19 dyn/cm, la parete interna previene l'accumulo di residui anche con fluidi ad alta viscosità, garantendo il trasferimento completo del materiale ed eliminando la contaminazione incrociata tra i lotti.

Specifiche personalizzabili e guida alla selezione

Opzioni di dimensionamento standard

Funzionalità di personalizzazione avanzate

VSJOCO offre soluzioni su misura per requisiti di processo specializzati, inclusi tubi micro-bore (<1 mm) per applicazioni di dosaggio di precisione e design rinforzati per alta pressione classificati per ≥ 1,5 MPa. Il nostro team di ingegneri lavora direttamente con gli ingegneri di processo per sviluppare configurazioni di tubi che soddisfino parametri di progetto specifici.

Standard di conformità e certificazione

Tutti i prodotti sono dotati di report di certificazione specifici del lotto per supportare la conformità normativa. Le certificazioni disponibili includono SEMI F57 per la produzione di semiconduttori e ISO 10993 per la biocompatibilità, garantendo l'allineamento con i più severi requisiti del settore.

Applicazioni chiave del settore

Produzione di semiconduttori

Utilizzato per il trasferimento di sostanze chimiche ultrapure, i collegamenti di apparecchiature per la pulizia dei wafer e l'erogazione di fotoresist. Il materiale PFA non lisciviante previene la contaminazione ionica che potrebbe ridurre la resa del wafer, mentre il rinforzo della molla resiste agli stretti requisiti di instradamento delle apparecchiature per camere bianche.

Farmaceutico e biofarmaceutico

Ideale per tubazioni di processo di bioreattori, sistemi di pulizia CIP/SIP e trasferimento di ingredienti farmaceutici attivi. La conformità USP Classe VI e la superficie antiaderente garantiscono la purezza del prodotto e facilitano una pulizia efficace tra un lotto e l'altro.

Elaborazione chimica

Adatto per il trasferimento dell'alimentazione del reattore, l'erogazione di gas corrosivi e i sistemi di recupero dei solventi. La compatibilità con l'intero intervallo di pH riduce il rischio di perdite e danni alle apparecchiature causati da attacchi chimici.

Monitoraggio ambientale

Utilizzato nei sistemi di campionamento dei fumi e nei collegamenti per analizzatori di acque reflue. La resistenza alla temperatura e agli agenti chimici garantisce una raccolta e un'analisi accurata dei campioni in condizioni ambientali difficili.

Perché scegliere VSJOCO come fornitore di tubi a molla PFA

Rigoroso processo di controllo qualità

Ogni tubo a molla VSJOCO PFA viene sottoposto a test di pressione, test di tenuta e analisi dei materiali prima della spedizione. I nostri impianti di produzione operano secondo i sistemi di gestione della qualità ISO 9001, garantendo prestazioni costanti in tutti i lotti di produzione.

Personalizzazione rapida e consegna globale

Le specifiche standard vengono spedite entro 24 ore dalla conferma dell'ordine, mentre gli ordini personalizzati vengono completati in 7-15 giorni. Manteniamo centri di distribuzione globali per ridurre al minimo i tempi di consegna per gli impianti di processo in tutto il mondo.

Supporto tecnico dedicato

Il nostro team di specialisti nel trasferimento dei fluidi fornisce un supporto completo dalla selezione iniziale all'installazione e alla manutenzione continua. Con oltre 10 anni di esperienza nel settore, offriamo soluzioni pratiche a sfide di processo complesse.

Migliori pratiche di installazione e manutenzione

Linee guida per una corretta installazione

Non superare il raggio di curvatura minimo di 2× diametro

Evitare il contatto con oggetti appuntiti che potrebbero graffiare la parete interna del PFA

Utilizzare raccordi compatibili per garantire collegamenti esenti da perdite

Per le applicazioni SIP, selezionare le guaine a molla in acciaio inossidabile 316

Suggerimenti per la manutenzione ordinaria

Ispezionare le guaine delle molle per verificare che non siano corrose o deformate ogni 3 mesi

Effettuare test di pressione annualmente per verificare l'integrità strutturale

Sostituire immediatamente il tubo se si osservano graffi, scolorimento o danni alla molla

Domande frequenti

Qual è la differenza tra il tubo a molla in PFA e il tubo a molla in PTFE?

Il PFA offre una migliore trasparenza e saldabilità rispetto al PTFE, pur mantenendo una resistenza chimica comparabile. Il PFA ha anche una superficie interna più liscia che riduce l'accumulo di residui.

I tubi a molla VSJOCO PFA possono essere utilizzati per la sterilizzazione con vapore sul posto (SIP)?

Sì, resistono a cicli SIP ripetuti a temperature fino a 135°C se dotati di guaine a molla in acciaio inossidabile 316.

Qual è il livello di pressione massimo per i tubi a molla PFA ad alta pressione personalizzati?

I design rinforzati personalizzati possono raggiungere valori di pressione fino a 3 MPa, a seconda del diametro e della temperatura.

Fornite provette per campioni da testare prima dell'ordine all'ingrosso?

Sì, sono disponibili campioni di dimensioni standard per la convalida del processo. I costi dei campioni possono essere accreditati su successivi ordini all'ingrosso.

I vostri tubi a molla PFA sono conformi agli standard SEMI F57?

Sì, offriamo versioni certificate SEMI F57 progettate specificamente per applicazioni di produzione di semiconduttori.
