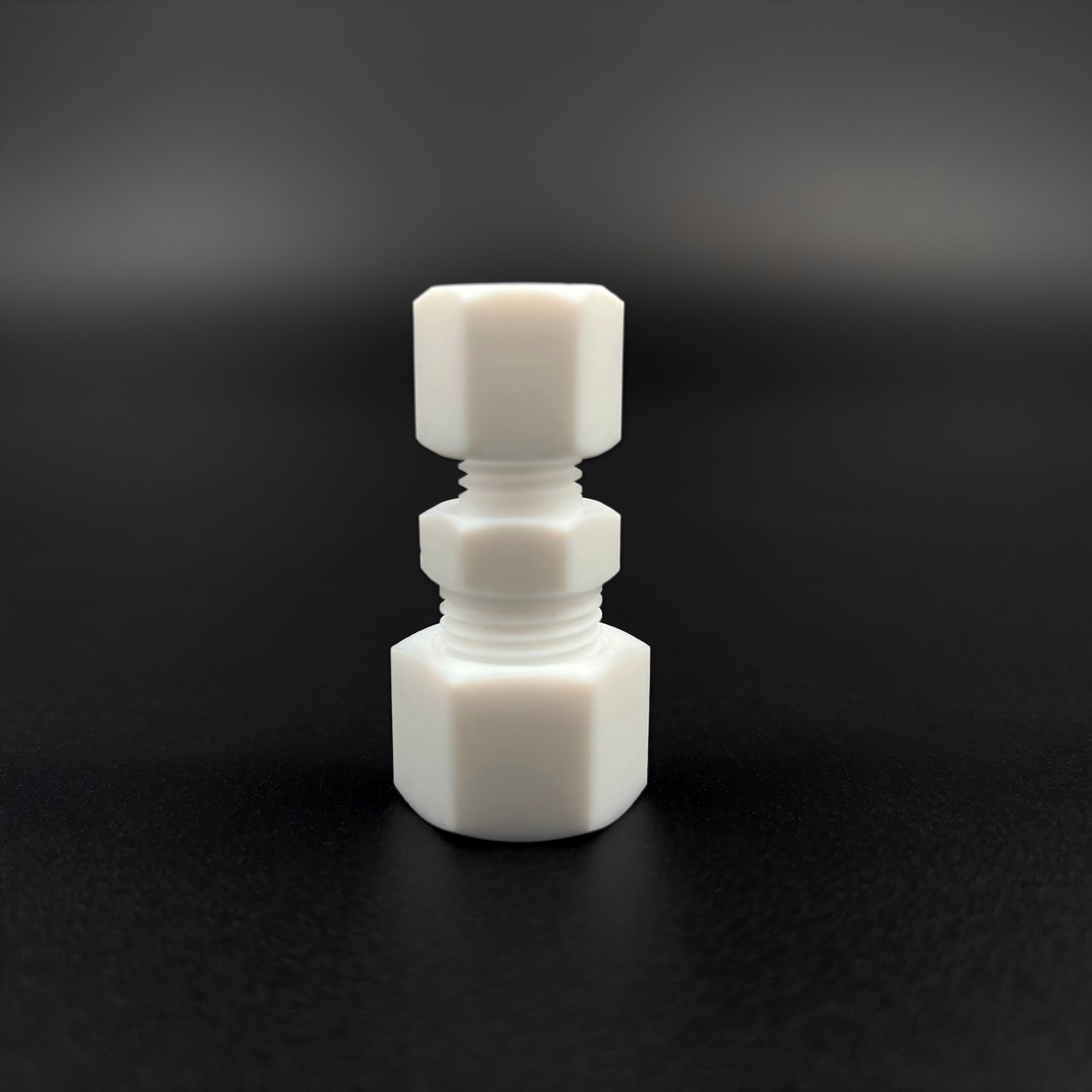

आपको पीटीएफई रिड्यूसिंग कनेक्टर का उपयोग कब करना चाहिए?

आक्रामक तरल पदार्थ या उच्च शुद्धता प्रणालियों में पाइप व्यास का संक्रमण एक महत्वपूर्ण भेद्यता बिंदु का परिचय देता है। गलत एडॉप्टर सामग्री चुनने से तत्काल जोखिम पैदा होता है। इन जोखिमों में विनाशकारी रिसाव, क्रॉस-संदूषण, या प्रणालीगत दबाव विफलताएं शामिल हैं। धातुई या मानक प्लास्टिक रेड्यूसर अक्सर बुनियादी उपयोगिताओं के लिए ठीक काम करते हैं। हालाँकि, अत्यधिक संक्षारक या अति-शुद्ध अनुप्रयोगों के लिए विशेष इंजीनियरिंग समाधान की आवश्यकता होती है। आपको अत्यधिक रासायनिक वातावरण के लिए डिज़ाइन की गई सामग्रियों का उपयोग करना चाहिए। यह मार्गदर्शिका निर्दिष्ट करने के लिए एक तकनीकी निर्णय रूपरेखा प्रदान करती है पीटीएफई कम करने वाला कनेक्टर । हम सटीक उपयोग के मामलों की रूपरेखा तैयार करते हैं जहां ये घटक उत्कृष्टता प्राप्त करते हैं। आप उनकी प्रदर्शन सीमाओं और कार्यान्वयन जोखिमों के बारे में भी जानेंगे। इन कारकों को समझकर, आप अपने द्रव स्थानांतरण सिस्टम को अप्रत्याशित डाउनटाइम से बचा सकते हैं। आपको पता चल जाएगा कि इन महत्वपूर्ण एडाप्टरों को सुरक्षित रूप से कब और कैसे तैनात किया जाए।

चाबी छीनना

• अत्यधिक प्रतिक्रियाशील रसायनों को संभालने वाले या अल्ट्रा-शुद्ध (शून्य-लीच आउट) स्थितियों की आवश्यकता वाले सिस्टम में लाइन आकार में परिवर्तन करते समय पीटीएफई रिड्यूसर अनिवार्य होते हैं।

• हालांकि वे बेजोड़ रासायनिक निष्क्रियता (पीएच 0-14) प्रदान करते हैं, वे 'ठंडे प्रवाह' (रेंगना) के लिए अतिसंवेदनशील होते हैं और उच्च दबाव/उच्च तापमान अनुप्रयोगों के लिए डी-रेटेड होना चाहिए।

• उचित स्थापना कनेक्शन पर निर्भर है; विफलता का एक सामान्य उद्योग बिंदु संपीड़न-शैली फ़्लोरोपॉलीमर रिड्यूसर पर पीटीएफई टेप को अनुचित तरीके से लगाना है।

• सही संक्षारण प्रतिरोधी रेड्यूसर को निर्दिष्ट करने के लिए यांत्रिक भार, मीडिया अनुकूलता और सिस्टम तापमान सीमा को संरेखित करने की आवश्यकता होती है।

मुख्य व्यवसाय समस्या को पहचानना: जब मानक एडेप्टर विफल हो जाते हैं

लाइन का आकार कम करने से स्वाभाविक रूप से द्रव का वेग और अशांति बढ़ जाती है। यह गतिशील परिवर्तन पाइपिंग प्रणाली के अंदर भौतिक घिसाव को तेज करता है। यह रेड्यूसर घटक पर रासायनिक हमले को भी बढ़ाता है। मानक सामग्रियां कठोर वातावरण में इस स्थानीय तनाव का सामना नहीं कर सकती हैं।

स्टेनलेस स्टील, पीवीसी, या मानक नायलॉन एडाप्टर का उपयोग करते समय आप तेजी से रासायनिक गिरावट देखेंगे। हैलोजन या आक्रामक सॉल्वैंट्स के संपर्क में आने पर ये सामग्रियां जल्दी विफल हो जाती हैं। वे हाइड्रोफ्लोरिक एसिड जैसे मजबूत एसिड के तहत भी घुल जाते हैं। परिणामी संरचनात्मक क्षति से खतरनाक पर्यावरणीय रिसाव होता है।

भौतिक लीक के अलावा, आपको गंभीर संदूषण जोखिमों का सामना करना पड़ता है। सेमीकंडक्टर विनिर्माण और फार्मास्युटिकल प्रसंस्करण पूर्ण शुद्धता की मांग करते हैं। मानक एडाप्टर धातु आयनों या प्लास्टिसाइज़र गैसों को द्रव पथ में छोड़ते हैं। यह सूक्ष्म ऑफ-गैसिंग पूरे उत्पाद बैच को नष्ट कर सकती है। इस तरह के नुकसान से सुविधाओं की सामग्री बर्बाद हो जाती है।

ये विफलता मोड एक स्पष्ट इंजीनियरिंग समाधान को ट्रिगर करते हैं। ए फ्लोरोपॉलीमर रेड्यूसर विशिष्ट परिस्थितियों में आवश्यक हो जाता है। आपको इसकी आवश्यकता तब पड़ती है जब आपका सिस्टम पूर्ण रासायनिक निष्क्रियता की मांग करता है। यह तब भी आवश्यक है जब आपको शून्य संदूषण और घर्षण रहित प्रवाह संक्रमण की आवश्यकता होती है। इस सामग्री में परिवर्तन से मानक प्लास्टिक और धातुओं की कमजोरियाँ समाप्त हो जाती हैं।

पीटीएफई कम करने वाले कनेक्टर्स के लिए प्राथमिक मूल्यांकन मानदंड

इंजीनियरों को पहले मीडिया अनुकूलता का मूल्यांकन करना चाहिए। पूर्ण रासायनिक जड़ता PTFE को अद्वितीय बनाती है। यह व्यावहारिक रूप से सभी औद्योगिक रसायनों को बिना अपघटित किए संभालता है। यह सार्वभौमिक अनुकूलता इसे डिफ़ॉल्ट बनाती है रासायनिक लाइन कनेक्टर । मिश्रित-मीडिया मैनिफ़ोल्ड के लिए आपको अलग-अलग एसिड लाइनों के लिए अलग-अलग सामग्रियों को स्टॉक करने की आवश्यकता नहीं है।

आपको थर्मल ऑपरेशनल रेंज का भी आकलन करना चाहिए। पीटीएफई अत्यधिक तापमान भिन्नता के बावजूद संरचनात्मक स्थिरता बनाए रखता है। यह -328°F से 500°F (-200°C से 260°C) तक विश्वसनीय रूप से कार्य करता है। यह विस्तृत श्रृंखला क्रायोजेनिक स्थानांतरण और उच्च-ताप ​​नसबंदी चक्र दोनों का समर्थन करती है।

सतही घर्षण सीधे एफडीए और यूएसपी अनुपालन आवश्यकताओं को प्रभावित करता है। अपनी प्रवाह आवश्यकताओं का सावधानीपूर्वक विश्लेषण करें। PTFE में घर्षण का अति-निम्न गुणांक होता है। यह चिकनी सतह मीडिया के निर्माण और कटौती क्षेत्र में स्केलिंग को रोकती है। यह बैक्टीरिया के आसंजन को भी रोकता है, जो स्वच्छता प्रसंस्करण की स्थिति सुनिश्चित करता है।

अपने ऑपरेटिंग वातावरण की ढांकता हुआ ताकत पर विचार करें। मिश्रित सामग्री वाली पाइपलाइनें अक्सर गैल्वेनिक क्षरण से पीड़ित होती हैं। PTFE एक अत्यधिक प्रभावी विद्युत इन्सुलेटर के रूप में कार्य करता है। यह असमान धातुओं के बीच विद्युत चालकता पथ को तोड़ देता है। यह विशेषता आसन्न धातु पाइपिंग के जीवनकाल को बढ़ाती है।

सीमाएँ और इंजीनियरिंग जोखिम (पीटीएफई का उपयोग कब नहीं करना चाहिए)

आपको 'ठंडे प्रवाह' या रेंगने की वास्तविकता को समझना चाहिए। निरंतर यांत्रिक तनाव के तहत पीटीएफई समय के साथ विकृत हो जाता है। उच्च आंतरिक दबाव इस संरचनात्मक विकृति को तेज करता है। यदि यांत्रिक भार अधिक है तो आपको प्रबलित पीटीएफई की आवश्यकता पर विचार करना चाहिए। आयामी स्थिरता में सुधार के लिए निर्माता अक्सर ग्लास या कार्बन फिलर्स का उपयोग करते हैं।

इंजीनियरों को दबाव-तापमान डी-रेटिंग वक्रों की गणना करनी चाहिए। सिस्टम का तापमान बढ़ने पर अधिकतम दबाव रेटिंग में काफी गिरावट आती है। कमरे के तापमान पर 150 पीएसआई के लिए रेटेड फिटिंग 300°एफ पर केवल 50 पीएसआई को संभाल सकती है। वर्जिन पीटीएफई एक साथ उच्च दबाव और उच्च गर्मी संयोजन के लिए उपयुक्त नहीं है। आपको उन चरम सीमाओं के लिए बाहरी धातु सुदृढीकरण की आवश्यकता है।

अपमानजनक मीडिया हैंडलिंग एक और गंभीर सीमा प्रस्तुत करती है। वर्जिन पीटीएफई अत्यधिक अपघर्षक घोल के खिलाफ खराब प्रतिरोध प्रदान करता है। रेत, धातु के टुकड़े, या क्रिस्टलीय तरल पदार्थ भीतरी दीवारों को जल्दी खराब कर देंगे। यह क्षरण दीवार की मोटाई से समझौता करता है और समय से पहले टूटने का कारण बनता है।

यह जानना कि वैकल्पिक समाधानों की ओर कब जाना है, सुरक्षा के लिए महत्वपूर्ण है। इन दिशानिर्देशों को ध्यान में रखें:

• जब आपको दृश्य प्रवाह स्पष्टता या उच्च फ्लेक्स जीवन की आवश्यकता हो तो पीएफए ​​चुनें।

• अत्यधिक संक्षारण के साथ अत्यधिक दबाव को संयोजित करने वाले सिस्टम के लिए हास्टेलॉय या टाइटेनियम का चयन करें।

• जब आपको रासायनिक प्रतिरोध की आवश्यकता हो लेकिन भारी संपीड़न भार का सामना करना पड़े तो ग्लास से भरे पीटीएफई का उपयोग करें।

• अस्थिर, उच्च कंपन वाले वातावरण में मेटल-क्लैड फ़्लोरोपॉलीमर फिटिंग का विकल्प चुनें।

सही कनेक्शन प्रकार का चयन करना और इंस्टॉलेशन विफलताओं से बचना

उचित मैकेनिकल इंटरफ़ेस का चयन सिस्टम लीक को रोकता है। आपको अपने विशिष्ट यांत्रिकी को तोड़ना होगा पीटीएफई पाइप एडाप्टर । प्रत्येक कनेक्शन शैली एक विशिष्ट परिचालन उद्देश्य को पूरा करती है।

1. थ्रेडेड (एनपीटी): मानक कम दबाव वाले औद्योगिक पाइपिंग के लिए सर्वोत्तम। इन्हें स्थापित करना आसान है लेकिन अधिक कसने का खतरा होता है।

2. संपीड़न: उच्च शुद्धता वाले टयूबिंग सिस्टम के लिए सर्वोत्तम। वे सील को नष्ट किए बिना बार-बार अलग करने की अनुमति देते हैं।

3. भड़कना: मृत मात्रा को कम करने के लिए इष्टतम। वे अर्धचालक लाइनों में सुचारू, उच्च शुद्धता प्रवाह संक्रमण सुनिश्चित करते हैं।

पीटीएफई टेप विवाद के कारण बार-बार इंस्टॉलेशन विफलता होती है। फ़ील्ड प्लंबिंग डेटा एक सामान्य इंस्टॉलर त्रुटि को उजागर करता है। मैकेनिक नियमित रूप से आदतन सीलेंट टेप लगाते हैं। हमें स्पष्ट रूप से स्पष्ट करना चाहिए कि पीटीएफई टेप का उपयोग केवल एनपीटी थ्रेड्स पर किया जाना चाहिए। पीटीएफई संपीड़न फिटिंग पर टेप का उपयोग करने से फेरूल की यांत्रिक सील बाधित हो जाती है। यह गलती तत्काल, मुश्किल से पता लगाए जाने वाले लीक को प्रेरित करती है।

असेंबली के दौरान टॉर्क विनिर्देशों का कड़ाई से पालन करने की आवश्यकता होती है। प्लास्टिक के धागे पीतल या स्टील की तुलना में अलग व्यवहार करते हैं। अपनी रखरखाव टीम को पीटीएफई धागों को अधिक कसने के जोखिम के बारे में बताएं। अत्यधिक बल के कारण धागा तुरंत कट जाता है। यह तत्काल शीत प्रवाह विकृति को भी ट्रिगर करता है, जिससे एडॉप्टर स्थायी रूप से बर्बाद हो जाता है।

शॉर्टलिस्टिंग लॉजिक: अपने पीटीएफई रिड्यूसर को कैसे निर्दिष्ट करें

आपको स्टेप-डाउन अनुपात सटीक रूप से निर्धारित करना होगा। बाहरी व्यास (ओडी) और भीतरी व्यास (आईडी) आवश्यकताओं का पूरी तरह से मिलान करें। गलत आकार प्रवाह में रुकावटें या मृत पैर पैदा करता है। उदाहरण के लिए, 1/2' से 1/4' एनपीटी तक नीचे जाने के लिए विशिष्ट दीवार मोटाई की आवश्यकता होती है। यह अशांति को संक्रमण बिंदु को ख़राब होने से रोकता है।

इंजीनियरों को खरीद से पहले हमेशा सामग्री प्रमाणपत्रों को सत्यापित करना चाहिए। सुनिश्चित करें कि विक्रेता सटीक सामग्री परीक्षण रिपोर्ट (एमटीआर) प्रदान करता है। ये दस्तावेज़ वर्जिन पीटीएफई बनाम पुनर्संसाधित पीटीएफई के उपयोग की पुष्टि करते हैं। पुनर्संसाधित सामग्री संरचनात्मक अखंडता से समझौता करती है और सूक्ष्म अशुद्धियाँ लाती है। उच्च शुद्धता वाले अनुप्रयोग पुनर्संसाधित फ़्लोरोपॉलीमर को सख्ती से प्रतिबंधित करते हैं।

सिस्टम एकीकरण मैपिंग दीर्घकालिक अनुकूलता सुनिश्चित करता है। सत्यापित करें कि रिड्यूसर मौजूदा पाइपिंग आर्किटेक्चर से कैसे जुड़ता है। लचीली पीएफए ​​ट्यूब से कठोर पीटीएफई एनपीटी ब्लॉक में संक्रमण के लिए विशिष्ट फेरूल डिजाइन की आवश्यकता होती है। बेमेल थ्रेड पिचों या असंगत सील कोणों से बचने के लिए इन कनेक्शन बिंदुओं को मैप करें।

अंत में, एक व्यावहारिक जीवनकाल विश्लेषण करें। किसी उचित चीज़ की उच्च प्रारंभिक खरीद लागत को उचित ठहराएँ संक्षारण प्रतिरोधी रेड्यूसर । प्रीमियम फ़्लोरोपॉलिमर रखरखाव डाउनटाइम को काफी कम कर देते हैं। वे सिस्टम प्रतिस्थापन चक्र का भी विस्तार करते हैं। अधिक अग्रिम भुगतान करने से ख़राब मानक प्लास्टिक फिटिंग को बदलने की आवर्ती श्रम लागत समाप्त हो जाती है।

निष्कर्ष

एक PTFE कम करने वाला कनेक्टर एक अत्यधिक विशिष्ट द्रव प्रबंधन घटक के रूप में कार्य करता है। इसे विशेष रूप से गंभीर रासायनिक और शुद्धता चुनौतियों को हल करने के लिए इंजीनियर किया गया है। आप इसे ठीक वहीं तैनात करते हैं जहां पारंपरिक धातुएं और मानक प्लास्टिक विफल हो जाते हैं। इसकी अद्वितीय क्षमताओं को पहचानने से आपके बुनियादी ढांचे की सुरक्षा होती है।

आपको अपना अंतिम खरीदारी निर्णय सख्त इंजीनियरिंग मेट्रिक्स पर आधारित करना चाहिए। स्थापना से पहले हमेशा सटीक दबाव-तापमान मिलान करें। सत्यापित करें कि आपने थ्रेड और संपीड़न फिटिंग के बीच अंतर करते हुए सही कनेक्शन स्टाइल का चयन किया है। यह परिश्रम भयावह रिसाव को रोकता है।

आपके अगले चरण के लिए सक्रिय सत्यापन की आवश्यकता है. विशिष्ट आयामी सहिष्णुता तालिकाओं की समीक्षा करने के लिए अपनी खरीद टीम को निर्देशित करें। एकीकरण को वस्तुतः मॉडल करने के लिए तकनीकी CAD फ़ाइलें डाउनलोड करें। अपने ऑर्डर को अंतिम रूप देने से पहले पूर्ण सिस्टम अनुकूलता को सत्यापित करने के लिए एक एप्लिकेशन इंजीनियर से परामर्श लें।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या मैं उच्च दबाव वाली हाइड्रोलिक लाइनों के लिए पीटीएफई रिड्यूसिंग कनेक्टर का उपयोग कर सकता हूं?

उत्तर: नहीं, वर्जिन पीटीएफई में उच्च यांत्रिक दबाव के तहत ठंडे प्रवाह और विरूपण का खतरा होता है। उच्च दबाव वाली हाइड्रोलिक लाइनों को अचानक फटने से बचाने और संरचनात्मक अखंडता बनाए रखने के लिए प्रबलित सामग्री या धातु-पहने फ्लोरोपॉलीमर फिटिंग की आवश्यकता होती है।

प्रश्न: क्या मुझे पीटीएफई से पीटीएफई थ्रेडेड कनेक्शन पर थ्रेड सीलेंट टेप लगाने की आवश्यकता है?

उत्तर: आम तौर पर, उचित सील सुनिश्चित करने के लिए एनपीटी धागों के लिए हाँ। हालाँकि, इसमें धातु फिटिंग की तुलना में बहुत कम टॉर्क और टेप की आवश्यकता होती है। बहुत अधिक टेप या बल का प्रयोग करने से मादा धागा टूट जाएगा।

प्रश्न: पीटीएफई पाइप एडॉप्टर और पीएफए ​​रिड्यूसर के बीच क्या अंतर है?

ए: दोनों मजबूत फ्लोरोपॉलिमर हैं। पीटीएफई आम तौर पर अपारदर्शी, थोड़ा अधिक लागत प्रभावी और ठोस ब्लॉकों से मशीनीकृत होता है। पीएफए ​​पारभासी है, जो दृश्यमान प्रवाह की अनुमति देता है। यह इंजेक्शन-मोल्डेड है और थोड़ा बेहतर फ्लेक्स जीवन और रेंगना प्रतिरोध प्रदान करता है।

प्रश्न: क्या पीटीएफई रेड्यूसर तेजी से तापमान में उतार-चढ़ाव को संभाल सकता है?

उत्तर: हां, पीटीएफई में उत्कृष्ट थर्मल शॉक प्रतिरोध है। हालाँकि, यांत्रिक कनेक्शन, विशेष रूप से थ्रेडेड जोड़ों की निगरानी की जानी चाहिए। थर्मल विस्तार और संकुचन चक्र के कारण समय के साथ ये कनेक्शन ढीले हो सकते हैं।
