La transizione dei diametri dei tubi in sistemi con fluidi aggressivi o ad elevata purezza introduce un punto critico di vulnerabilità. La scelta del materiale sbagliato dell'adattatore crea rischi immediati. Questi rischi includono perdite catastrofiche, contaminazione incrociata o guasti sistemici alla pressione. I riduttori metallici o in plastica standard spesso funzionano bene per i servizi di base. Tuttavia, le applicazioni altamente corrosive o ultra pure richiedono soluzioni ingegneristiche specializzate. È necessario utilizzare materiali progettati per ambienti chimici estremi. Questa guida fornisce un quadro decisionale tecnico per specificare a Connettore riduttore in PTFE . Descriviamo i casi d'uso esatti in cui questi componenti eccellono. Imparerai anche i limiti prestazionali e i rischi di implementazione. Comprendendo questi fattori è possibile proteggere i sistemi di trasferimento dei fluidi da tempi di inattività imprevisti. Scoprirai esattamente quando e come distribuire questi adattatori critici in modo sicuro.
I riduttori in PTFE sono obbligatori quando si cambiano le dimensioni delle linee nei sistemi che trattano sostanze chimiche altamente reattive o che richiedono condizioni ultra pure (senza lisciviazione).
Sebbene offrano un'inerzia chimica senza eguali (pH 0-14), sono sensibili al 'flusso freddo' (creep) e devono essere declassati per applicazioni ad alta pressione/alta temperatura.
La corretta installazione dipende dalla connessione; un punto di errore comune nel settore è l'applicazione impropria del nastro in PTFE ai riduttori in fluoropolimero a compressione.
Per specificare il corretto riduttore resistente alla corrosione è necessario allineare il carico meccanico, la compatibilità dei fluidi e le soglie di temperatura del sistema.
La riduzione delle dimensioni delle linee aumenta naturalmente la velocità del fluido e la turbolenza. Questo cambiamento dinamico accelera l'usura fisica all'interno del sistema di tubazioni. Inoltre, amplifica l'attacco chimico sul componente riduttore stesso. I materiali standard semplicemente non possono sopportare questo stress localizzato in ambienti difficili.
Si noterà una rapida degradazione chimica quando si utilizzano adattatori in acciaio inossidabile, PVC o nylon standard. Questi materiali si deteriorano rapidamente se esposti ad alogeni o solventi aggressivi. Si dissolvono anche sotto acidi forti come l'acido fluoridrico. Il conseguente danno strutturale porta a pericolose perdite ambientali.
Oltre alle perdite fisiche, ci sono gravi rischi di contaminazione. La produzione di semiconduttori e la lavorazione farmaceutica richiedono purezza assoluta. Gli adattatori standard rilasciano ioni metallici o gas plastificanti nel percorso del fluido. Questa microscopica emissione di gas può distruggere interi lotti di prodotto. Tali perdite costano in modo significativo alle strutture in termini di materiali di scarto.
Queste modalità di guasto innescano una chiara soluzione ingegneristica. UN il riduttore in fluoropolimero diventa necessario in condizioni specifiche. Ne hai bisogno quando il tuo sistema richiede la completa inerzia chimica. È inoltre necessario quando è necessaria una contaminazione zero e una transizione del flusso senza attriti. Il passaggio a questo materiale elimina le vulnerabilità delle plastiche e dei metalli standard.
Gli ingegneri devono prima valutare la compatibilità dei media. L'assoluta inerzia chimica rende il PTFE unico. Gestisce praticamente tutti i prodotti chimici industriali senza degradarsi. Questa compatibilità universale lo rende predefinito connettore linea chimica per collettori per fluidi misti. Non è necessario immagazzinare materiali diversi per linee di acidi diverse.
È inoltre necessario valutare il range operativo termico. Il PTFE mantiene la stabilità strutturale nonostante variazioni estreme di temperatura. Funziona in modo affidabile da -328°F a 500°F (da -200°C a 260°C). Questa ampia gamma supporta sia i trasferimenti criogenici che i cicli di sterilizzazione ad alto calore.
L'attrito superficiale influisce direttamente sui requisiti di conformità FDA e USP. Analizza attentamente i tuoi requisiti di flusso. Il PTFE presenta un coefficiente di attrito estremamente basso. Questa superficie liscia impedisce l'accumulo e il ridimensionamento dei supporti nella zona di riduzione. Inoltre previene l'adesione batterica, garantendo condizioni di lavorazione igieniche.
Considera la rigidità dielettrica del tuo ambiente operativo. Le tubazioni in materiali misti spesso soffrono di corrosione galvanica. Il PTFE funge da isolante elettrico altamente efficace. Interrompe il percorso di conduttività elettrica tra metalli diversi. Questa caratteristica prolunga la durata delle tubazioni metalliche adiacenti.
Opzione materiale |
Resistenza chimica |
Temperatura massima |
Profilo di rischio di purezza |
|---|---|---|---|
PTFE vergine |
Eccellente (pH 0-14) |
500°F (260°C) |
Nessuna lisciviazione |
Acciaio inossidabile (316L) |
Moderato (non funziona con gli alogeni) |
>537°C (1000°F) |
Lisciviazione di ioni metallici |
PVC standard |
Povero di solventi |
60°C (140°F) |
Emissione di gas dal plastificante |
È necessario comprendere la realtà del 'flusso freddo' o dello scorrimento. Il PTFE si deforma nel tempo sotto continue sollecitazioni meccaniche. L’elevata pressione interna accelera questa distorsione strutturale. È necessario inquadrare la necessità del PTFE rinforzato se i carichi meccanici sono elevati. I produttori utilizzano spesso riempitivi di vetro o carbonio per migliorare la stabilità dimensionale.
Gli ingegneri devono calcolare le curve di declassamento pressione-temperatura. I valori massimi di pressione diminuiscono significativamente all'aumentare della temperatura del sistema. Un raccordo valutato per 150 PSI a temperatura ambiente può gestire solo 50 PSI a 300°F. Il PTFE vergine non è adatto per combinazioni simultanee di alta pressione e calore elevato. Hai bisogno di rinforzi metallici esterni per quegli estremi.
La gestione dei mezzi abrasivi presenta un'altra grave limitazione. Il PTFE vergine offre scarsa resistenza all'usura nei confronti di fanghi altamente abrasivi. Sabbia, frammenti metallici o fluidi cristallini intaccheranno rapidamente le pareti interne. Questa erosione compromette lo spessore della parete e porta alla rottura prematura.
Sapere quando orientarsi verso soluzioni alternative è fondamentale per la sicurezza. Tieni a mente queste linee guida:
Scegli PFA quando hai bisogno di chiarezza del flusso visivo o di una maggiore durata della flessibilità.
Selezionare Hastelloy o Titanium per sistemi che combinano pressione estrema con corrosione estrema.
Utilizzare il PTFE caricato a vetro quando è necessaria resistenza chimica ma si devono affrontare carichi di compressione pesanti.
Optare per raccordi in fluoropolimero rivestiti in metallo in ambienti volatili e ad alte vibrazioni.
La scelta dell'interfaccia meccanica adeguata previene le perdite del sistema. Devi abbattere i tuoi meccanismi specifici Adattatore per tubo in PTFE . Ciascuno stile di connessione ha uno scopo operativo distinto.
Filettato (NPT): ideale per tubazioni industriali standard a bassa pressione. Sono facili da installare ma vulnerabili al serraggio eccessivo.
Compressione: ideale per sistemi di tubi ad elevata purezza. Permettono frequenti smontaggi senza distruggere la guarnizione.
Flare: ottimale per ridurre al minimo il volume morto. Garantiscono transizioni di flusso fluide e di elevata purezza nelle linee di semiconduttori.
La controversia sul nastro PTFE causa frequenti errori di installazione. I dati idraulici sul campo evidenziano un errore comune dell'installatore. I meccanici applicano regolarmente il nastro sigillante per abitudine. Dobbiamo chiarire esplicitamente che il nastro in PTFE deve essere utilizzato solo su filetti NPT. L'uso del nastro sui raccordi a compressione in PTFE interrompe la tenuta meccanica della ghiera. Questo errore provoca perdite immediate e difficili da rintracciare.
Le specifiche di coppia richiedono un rigoroso rispetto durante il montaggio. I fili di plastica si comportano diversamente rispetto all'ottone o all'acciaio. Evidenzia il rischio di un serraggio eccessivo delle filettature in PTFE al tuo team di manutenzione. Una forza eccessiva provoca il taglio immediato del filo. Inoltre innesca un'immediata distorsione del flusso freddo, rovinando permanentemente l'adattatore.
È necessario determinare con precisione il rapporto di riduzione. Corrisponde perfettamente ai requisiti del diametro esterno (OD) e del diametro interno (ID). Un dimensionamento errato crea colli di bottiglia nel flusso o zone morte. Ad esempio, il passaggio da 1/2' a 1/4' NPT richiede spessori di parete specifici. Ciò impedisce alla turbolenza di degradare il punto di transizione.
Gli ingegneri dovrebbero sempre convalidare le certificazioni dei materiali prima dell'approvvigionamento. Assicurarsi che il fornitore fornisca rapporti accurati sui test dei materiali (MTR). Questi documenti confermano l'uso del PTFE vergine rispetto al PTFE riprocessato. I materiali riprocessati compromettono l'integrità strutturale e introducono impurità microscopiche. Le applicazioni ad elevata purezza vietano rigorosamente i fluoropolimeri riprocessati.
La mappatura dell'integrazione del sistema garantisce la compatibilità a lungo termine. Verificare come il riduttore si collega all'architettura delle tubazioni esistenti. La transizione da un tubo flessibile in PFA a un blocco rigido in PTFE NPT richiede ghiere con design specifici. Mappare questi punti di connessione per evitare passi di filettatura non corrispondenti o angoli di tenuta incompatibili.
Infine, conduci un’analisi pratica della durata della vita. Giustificare il costo iniziale di approvvigionamento più elevato di un bene riduttore resistente alla corrosione . I fluoropolimeri premium riducono drasticamente i tempi di fermo macchina per manutenzione. Inoltre, estendono i cicli di sostituzione del sistema. Il pagamento anticipato di un importo maggiore elimina i costi ricorrenti di manodopera legati alla sostituzione dei raccordi in plastica standard degradati.

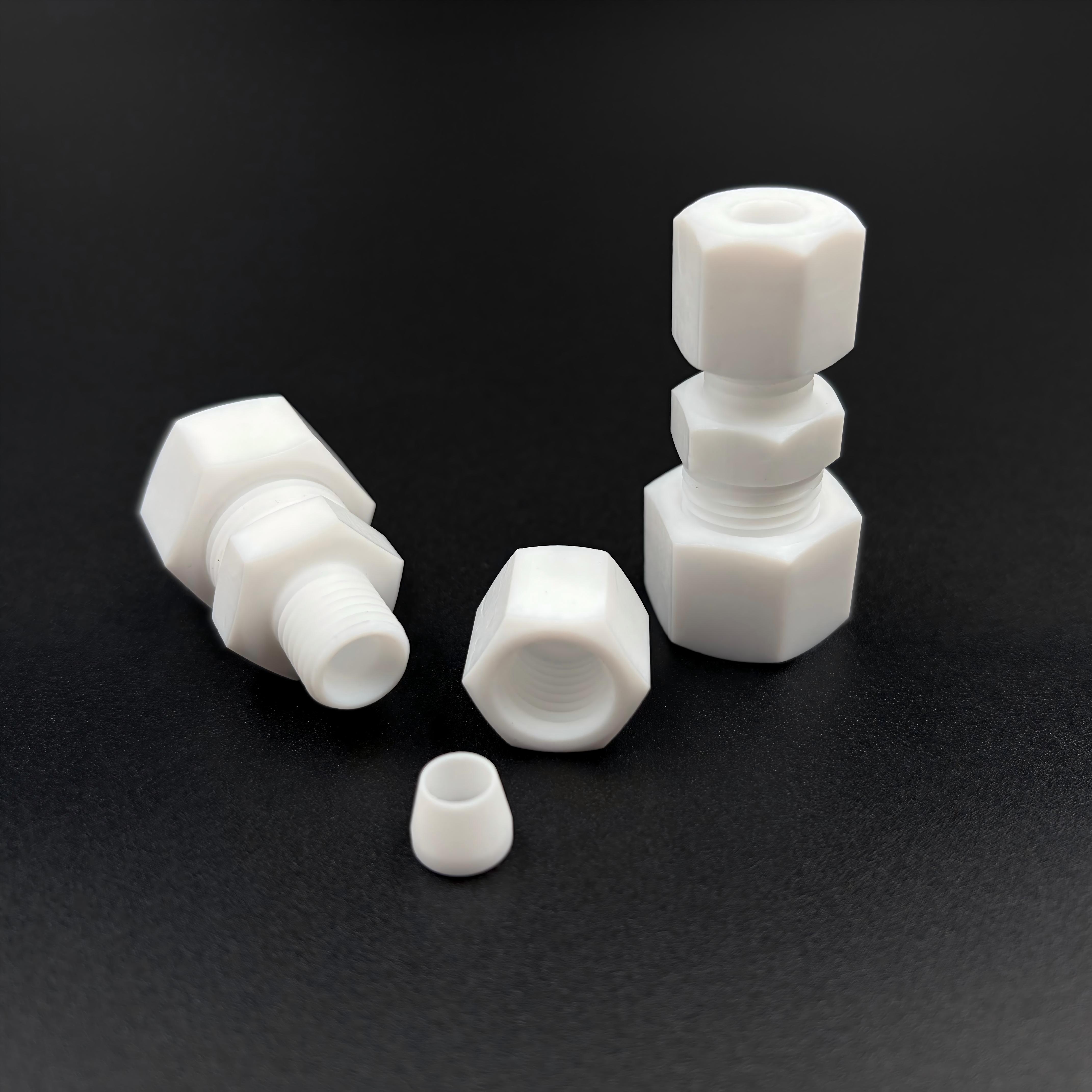

Un connettore di riduzione in PTFE funge da componente altamente specializzato per la gestione dei fluidi. È progettato specificamente per risolvere gravi sfide chimiche e di purezza. Lo implementi esattamente dove i metalli tradizionali e le plastiche standard falliscono. Riconoscere le sue capacità uniche protegge la tua infrastruttura.
Dovresti basare la tua decisione di acquisto finale su rigorosi parametri ingegneristici. Eseguire sempre la corrispondenza precisa pressione-temperatura prima dell'installazione. Verificare di aver selezionato lo stile di connessione corretto, distinguendo tra filettature e raccordi a compressione. Questa diligenza previene perdite catastrofiche.
Il passaggio successivo richiede una verifica attiva. Chiedi al tuo team di approvvigionamento di rivedere le tabelle di tolleranza dimensionale specifiche. Scarica file CAD tecnici per modellare virtualmente l'integrazione. Consultare un tecnico applicativo per verificare la compatibilità completa del sistema prima di finalizzare l'ordine.
R: No. Il PTFE vergine è soggetto a scorrimento a freddo e deformazione sotto elevata pressione meccanica. Le linee idrauliche ad alta pressione richiedono materiali rinforzati o raccordi in fluoropolimero rivestiti in metallo per prevenire scoppi improvvisi e mantenere l'integrità strutturale.
R: Generalmente sì per le filettature NPT per garantire una tenuta adeguata. Tuttavia, richiede molta meno coppia e nastro rispetto ai raccordi metallici. L'uso di troppo nastro o di forza potrebbe rompere la filettatura femmina.
R: Entrambi sono fluoropolimeri robusti. Il PTFE è generalmente opaco, leggermente più economico e ricavato da blocchi pieni. Il PFA è traslucido e consente un flusso visibile. È stampato ad iniezione e offre una durata di flessione e una resistenza allo scorrimento leggermente migliori.
R: Sì, il PTFE presenta un'eccellente resistenza agli shock termici. Tuttavia, i collegamenti meccanici, in particolare i giunti filettati, devono essere monitorati. I cicli di espansione e contrazione termica possono causare l’allentamento di queste connessioni nel tempo.
