Un giunto di tubo non dovrebbe diventare un problema di riparazione. Un connettore di unione risolve questo problema. Unisce due tratti di tubo, ma può essere aperto nuovamente quando è necessaria la manutenzione, la pulizia o la sostituzione delle apparecchiature. In questo articolo spieghiamo cos’è, come funziona, dove si adatta e come scegliere quello giusto.
● Un connettore di unione è un raccordo per tubo staccabile utilizzato per collegare due sezioni di tubo consentendo al tempo stesso un futuro smontaggio.
● È utile vicino a valvole, pompe, filtri, strumenti, serbatoi e altre parti che potrebbero richiedere assistenza.
● A il connettore di unione in plastica può aiutare a ridurre il rischio di corrosione nei sistemi di tubazioni chimiche, di trattamento delle acque, alimentari, farmaceutiche e di laboratorio.
● I tipi comuni includono raccordi diritti, raccordi ridotti, raccordi a T, raccordi a gomito, raccordi svasati, raccordi a compressione e raccordi a saldatura.
● La scelta dei materiali è importante. PPH, PVDF, PTFE e PFA si adattano a diversi livelli di esposizione chimica, temperatura, purezza e pressione.
● Un connettore di unione è diverso da un giunto di base perché è progettato per una rimozione più semplice.
● Una buona installazione dipende da superfici di tenuta pulite, corretto allineamento del tubo e forza di serraggio adeguata.
Un connettore di unione è un raccordo che collega due estremità del tubo in modo rimovibile. Forma un giunto sigillato durante il funzionamento. In caso di necessità è possibile aprire il giunto senza tagliare il tubo.
Questo è il motivo principale per cui viene utilizzato nei sistemi di fluidi industriali. Fornisce alla pipeline un punto di servizio. I tecnici possono rimuovere le apparecchiature vicine, ispezionare la linea o sostituire una sezione danneggiata con meno interruzioni.
UN il connettore del bocchettone è comune nelle tubazioni in plastica, nelle tubazioni metalliche e nei sistemi di tubazioni miste. Nelle linee sensibili alla corrosione, i materiali plastici sono spesso preferiti perché possono resistere a molti prodotti chimici meglio dei normali raccordi metallici.

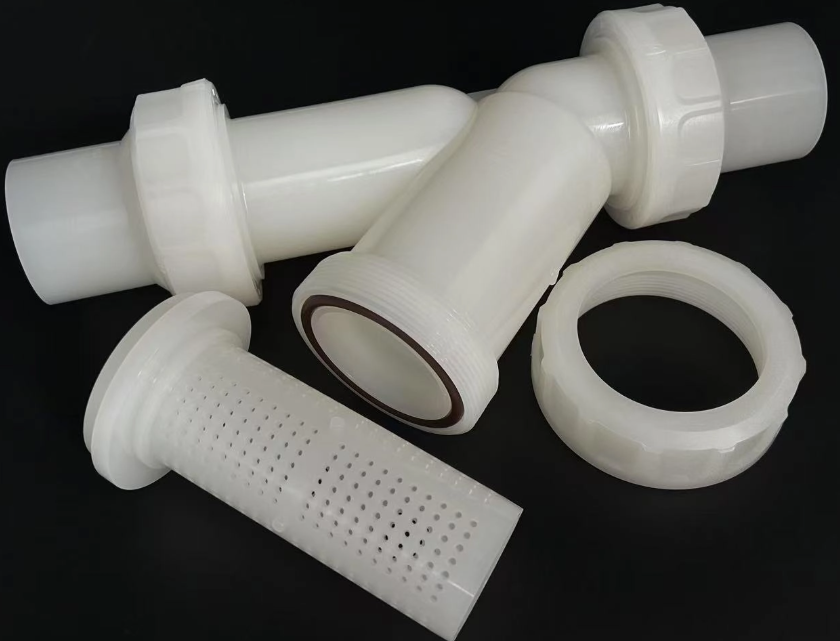

La maggior parte dei connettori di unione hanno tre parti fondamentali. Includono due corpi terminali e una parte di serraggio. La parte di serraggio può essere un dado di raccordo, un anello o una sezione centrale staccabile.
L'area di sigillatura si trova tra le due estremità. Può utilizzare una tenuta piatta, una sede conica, una guarnizione, una ghiera o una struttura di compressione. Il design esatto dipende dal tipo e dal materiale del connettore.
Un normale giunto di tubo può rimanere fisso per anni. Per l'accesso è realizzato un connettore di unione. Può essere aperto quando la linea necessita di assistenza.
Questo design è utile in prossimità di parti soggette a usura, intasamento o che necessitano di ispezione. Pompe, filtri, valvole, pistole a spruzzo e dispositivi di misurazione spesso traggono vantaggio da un raccordo di unione nelle vicinanze.
La parola 'unione' significa che unisce due parti. Nelle tubazioni suggerisce anche un giunto che può separarsi nuovamente. Questo è il vero valore dietro il nome.
Un connettore di unione non si limita a connettere. Protegge anche i futuri tempi di manutenzione.
Nota: è necessario selezionare un connettore di unione prima dell'installazione e non aggiungerlo successivamente come soluzione rapida.
Il corpo del connettore è fissato a ciascuna estremità del tubo. Questa connessione può utilizzare saldatura, svasatura, compressione, filettatura o un altro metodo di raccordo.
Una volta posizionate le due estremità del tubo, la sezione di unione le unisce. La guarnizione è compressa tra le facce del giunto. Questo crea un punto di tenuta controllato.
Quando la linea necessita di manutenzione, è possibile allentare il dado di raccordo o la sezione centrale. Le due sezioni del tubo possono quindi separarsi. Non è necessario ruotare l'intera tubazione.
Questo è importante nei layout industriali fissi. Molti tubi sono vicini a pareti, serbatoi, telai o macchinari. La rotazione di un tubo potrebbe essere impossibile.
I connettori di unione possono ridurre lo stress durante la rimozione. Un tecnico può scollegare un raccordo invece di forzare i tubi.
Questo è importante per i raccordi per tubi in plastica. Una piegatura eccessiva o una torsione possono danneggiare il tubo, il raccordo o la guarnizione. Un connettore del tubo rimovibile fornisce al sistema un punto di manutenzione più sicuro.
Alcune condotte trasportano prodotti chimici, acqua, gas, petrolio, vapore o fluidi di processo. Un punto di unione pianificato aiuta i team di manutenzione a isolare e rimuovere le parti in modo più pulito.
Il sistema necessita ancora di misure di sicurezza corrette. Il rilascio della pressione, il drenaggio e la gestione dei fluidi devono rispettare le regole del sito.
Un connettore a raccordo diritto unisce due sezioni di tubo in un'unica linea. È lo stile più semplice e più comune.
Viene spesso utilizzato in prossimità di pompe, filtri, serbatoi, gruppi di valvole o sezioni di tubazioni rimovibili. Mantiene semplice il layout della pipeline aggiungendo al contempo l'accesso al servizio.
Un raccordo di riduzione unisce due diverse dimensioni di tubo. Aiuta la tubazione a cambiare diametro in corrispondenza di un giunto rimovibile.
Ciò è utile quando una piccola linea secondaria si collega a una linea principale più grande. Aiuta anche durante gli aggiornamenti del sistema quando le porte dell'apparecchiatura non corrispondono alle dimensioni del tubo.
Un raccordo a T aggiunge una connessione di derivazione al tubo principale. Può aiutare quando un ramo potrebbe aver bisogno di pulizia, sostituzione o ispezione.
Nelle linee di processo chimico, è possibile utilizzare un raccordo a T vicino a linee di dosaggio, punti di campionamento o percorsi di flusso diramati. Fornisce al sistema una maggiore flessibilità di layout.
Un raccordo a gomito cambia la direzione del flusso mantenendo un giunto rimovibile. È utile in spazi compatti in cui il percorso del tubo gira vicino alle apparecchiature.
Può ridurre la necessità di accessori aggiuntivi. Può anche facilitare la futura rimozione.
Un raccordo di saldatura si collega al tubo tramite un giunto saldato. Il lato del tubo rimane robusto, mentre la sezione di unione rimane rimovibile.
I raccordi a saldare PPH e PVDF sono spesso utilizzati nelle tubazioni in plastica industriale. Supportano connessioni stabili in sistemi in cui la resistenza chimica è importante.
Suggerimento: posizionare i raccordi di unione vicino alle parti riparabili, non in sezioni di tubo casuali.
Il PPH è un tecnopolimero comune per le tubazioni industriali. È apprezzato per la resistenza chimica, la resistenza meccanica e l'installazione pratica.
UN Il connettore di unione PPH viene spesso utilizzato nel trattamento delle acque, nei sistemi ambientali, nelle linee di trasferimento chimico e nelle condotte di processo generali. Si adatta a molti sistemi che richiedono resistenza alla corrosione e smontaggio più semplice.
Il PVDF viene utilizzato laddove sono necessarie una maggiore resistenza chimica e prestazioni più elevate. Può supportare condizioni di tubazione impegnative quando il fluido, la pressione e la temperatura corrispondono ai limiti di progettazione.
È possibile selezionare un raccordo di unione in PVDF per sistemi chimici, farmaceutici, di trasformazione alimentare, di laboratorio e di trasmissione di fluidi. È utile anche laddove contano l'affidabilità e la stabilità del materiale.
Il PTFE viene spesso utilizzato per fluidi chimici aggressivi e percorsi di fluidi ad elevata purezza. Ha una forte inerzia chimica e una bassa adesione superficiale.
Un connettore di unione in PTFE può essere adatto ad applicazioni sensibili in cui la pulizia e la stabilità chimica sono importanti. È comunemente considerato per sistemi di laboratorio, semiconduttori e manipolazione di prodotti chimici.
Alcuni sistemi possono utilizzare anche PFA o altri tecnopolimeri. La scelta dipende dal fluido, dalla richiesta di purezza, dalla temperatura e dal metodo di installazione.
Non sempre il materiale migliore è quello più costoso. È quello che corrisponde al processo reale.
Molti acquirenti cercano un connettore di unione perché necessitano di una connessione rimovibile. Tuttavia, è facile confonderlo con altri raccordi.
Tipo di raccordo |
Scopo principale |
Rimovibile? |
Miglior utilizzo |
Connettore dell'unione |
Collega le sezioni del tubo e consente l'accesso per la manutenzione |
SÌ |
Pompe, filtri, valvole, porte di apparecchiature |
Accoppiamento |
Unisce due sezioni di tubo |
A volte limitato |
Prolunga semplice del tubo |
Flangia |
Unisce sezioni di tubi o attrezzature più grandi |
SÌ |
Sistemi più grandi o connessioni per carichi pesanti |
Giunto saldato |
Crea una connessione di tubazione fissa |
NO |
Sezioni permanenti della conduttura |
Connettore riduttore |
Modifica la dimensione del tubo |
Dipende dal design |
Punti di transizione delle dimensioni |
Un connettore di unione è preferibile quando il giunto deve essere aperto successivamente. Un giunto saldato è preferibile quando la linea deve rimanere fissa. Una flangia è utile per apparecchiature più grandi o carichi di assemblaggio più elevati.
Questo confronto aiuta a evitare di sovraccaricare il sistema. Impedisce inoltre l'utilizzo di un accoppiamento di base laddove è necessario l'accesso al servizio.
Le linee chimiche spesso necessitano di raccordi resistenti alla corrosione. Hanno anche bisogno di un accesso sicuro ai servizi. Un connettore di unione in plastica può aiutare a soddisfare entrambe le esigenze.
Può essere installato vicino a pompe, sistemi di dosaggio, serbatoi di stoccaggio, depuratori, valvole e filtri. Consente di rimuovere le parti senza ricostruire l'intera tubazione.
I sistemi di trattamento dell'acqua possono includere filtri, linee di dosaggio, valvole e punti di ispezione. Queste parti spesso necessitano di pulizia o sostituzione.
Un raccordo per tubi di unione aiuta a velocizzare la manutenzione di routine. Supporta inoltre le modifiche al sistema quando il layout del processo viene aggiornato.
Gli impianti alimentari e farmaceutici necessitano di un trasferimento controllato di fluidi. Hanno anche bisogno di giunti puliti e affidabili.
I connettori di unione in plastica possono essere utilizzati quando il materiale soddisfa le esigenze igieniche, chimiche e di temperatura. La scelta finale dovrebbe seguire gli standard del progetto e le regole del sito.
I sistemi ad elevata purezza necessitano di materiali stabili e percorsi di flusso puliti. A seconda del mezzo, è possibile utilizzare PTFE, PVDF, PFA e altri materiali plastici tecnici.
Un connettore di unione in questi sistemi può supportare uno smontaggio sicuro e una manutenzione accurata. Deve essere installato con attenzione per ridurre il rischio di contaminazione.
Inizia con la dimensione del tubo. Quindi controlla il metodo di connessione. Potrebbe essere necessario saldare, svasare, comprimere o filettare il connettore.
Non scegliere solo in base all'apparenza. Raccordi simili possono utilizzare design di tenuta diversi.
Il fluido decide il materiale. Acqua, gas, petrolio, vapore, acidi, alcali, solventi e sali creano esigenze diverse.
PPH, PVDF, PTFE e PFA non si comportano allo stesso modo. Abbina sempre il materiale al supporto prima di controllare il prezzo.
Pressione e temperatura lavorano insieme. Un connettore che funziona bene a temperatura ambiente potrebbe richiedere un declassamento a temperature più elevate.
Verificare le reali condizioni di lavoro. Includere avvio, arresto, cicli termici e fluttuazioni di pressione.
Se una parte necessita di una pulizia regolare, utilizzare un connettore di unione nelle vicinanze. Se una sezione non verrà mai aperta, potrebbe essere sufficiente un giunto permanente.
Un buon design fa risparmiare tempo in seguito. Aiuta anche a ridurre i danni ai tubi durante le riparazioni.
Suggerimento: scegliere prima il connettore attorno al fluido di processo, quindi confrontare i costi.
VSJOCO fornisce prodotti per tubazioni in plastica tecnica per sistemi di gestione dei fluidi che richiedono resistenza alla corrosione, tenuta stabile e manutenzione pratica. La sua gamma di prodotti comprende connettori in plastica, raccordi per tubi in plastica, valvole in plastica, rubinetti in plastica, pistole a spruzzo di azoto, tubi in plastica e relativi accessori per tubazioni. Per le applicazioni con connettori di unione, VSJOCO offre opzioni come connettori di unione PPH, raccordi di unione in PVDF, connettori di unione in PTFE, unioni di riduzione, raccordi a T, gomiti di unione e unioni di saldatura per diversi layout di tubi e mezzi di lavoro.
Oltre alla fornitura di prodotti, VSJOCO supporta la progettazione di sistemi di tubazioni, la selezione di tubi e raccordi, soluzioni di valvole, stampi, apparecchiature di saldatura, lavorazione di parti non standard, supporto alla produzione, installazione e manutenzione. Questi servizi aiutano gli utenti ad abbinare il giusto connettore di unione in plastica alle esigenze di lavorazione chimica, trattamento delle acque, semiconduttori, protezione ambientale e trasferimento di fluidi industriali. Per supporto tecnico, discussione del progetto o selezione del raccordo, visitare il del servizio o pagina contattare la squadra.
Un connettore di unione fornisce a una pipeline sia la connessione che l'accesso. Aiuta i team a rimuovere parti, ridurre i tempi di inattività e proteggere l'affidabilità del sistema. VSJOCO offre opzioni di connettori di unione in plastica realizzati per resistenza alla corrosione, tenuta sicura e trasferimento di fluidi industriali. La sua gamma di prodotti e il servizio di assistenza aiutano gli utenti ad abbinare i raccordi alle reali esigenze delle tubazioni.
R: Un connettore di unione è un raccordo rimovibile per unire le sezioni del tubo.
R: Un connettore di unione facilita la manutenzione e la sostituzione delle parti.
R: È meglio quando il locale deve riaprire più tardi.
R: È adatto a tubazioni chimiche, di trattamento delle acque, di laboratorio e di processo.
R: Il materiale, le dimensioni, la pressione nominale e il tipo di connessione influiscono sul prezzo.
R: Un allineamento inadeguato, sporco, guarnizioni usurate o un serraggio eccessivo possono causare perdite.
