अत्यधिक संक्षारक या उच्च शुद्धता वाले वातावरण के लिए द्रव नियंत्रण उपकरण की सोर्सिंग एक उच्च जोखिम वाली वास्तविकता प्रस्तुत करती है। इन मांग वाली सेटिंग्स में उपकरण की विफलता साधारण परिचालन असुविधा से कहीं अधिक है। यह तेजी से गंभीर सुरक्षा खतरों और गंभीर अनुपालन उल्लंघनों में बदल जाता है। कई विक्रेता अपने उत्पादों का भारी विपणन करते हैं और बेहतर पॉलिमर प्रदर्शन का दावा करते हैं। हालाँकि, असत्यापित विपणन दावे आपकी सुविधा के लिए गंभीर आपूर्ति श्रृंखला जोखिम पेश करते हैं। व्यापक दस्तावेज़ीकरण इन महत्वपूर्ण जोखिमों को कम करने के लिए आपके प्राथमिक तंत्र के रूप में कार्य करता है। यह आपको स्थापना से पहले सामग्री की प्रामाणिकता सत्यापित करने का अधिकार देता है। कोई भी खरीद आदेश जारी करने से पहले उचित कागजी कार्रवाई सख्त विक्रेता जवाबदेही स्थापित करती है। इस संपूर्ण मार्गदर्शिका में, आप ठीक-ठीक सीखेंगे कि अपने विक्रेताओं से कौन सी परीक्षण रिपोर्ट की मांग करनी चाहिए। हम सामग्री ट्रैसेबिलिटी, अनिवार्य प्रदर्शन परीक्षण और तंत्र-विशिष्ट डेटा आवश्यकताओं का पता लगाएंगे। ये जानकारियां आपको आत्मविश्वास से विश्वसनीय औद्योगिक साझेदार चुनने में मदद करेंगी।
औद्योगिक वाल्वों की खरीद के लिए भौतिक आयामों और दबाव रेटिंग के मूल्यांकन से कहीं अधिक की आवश्यकता होती है। आपको यह साबित करने योग्य डेटा सुरक्षित करना होगा कि उपकरण सभी सुरक्षा आवश्यकताओं को पूरा करता है। कठोर मांग करना रासायनिक वाल्व दस्तावेज़ीकरण सुरक्षित, पूर्वानुमानित संयंत्र संचालन के लिए एक मजबूत आधार बनाता है।
घटिया या नकली वाल्व स्थापित करने से बड़े पैमाने पर वित्तीय और सुरक्षा संबंधी प्रभाव पड़ते हैं। खराब पंक्तिबद्ध वाल्व अक्सर समय से पहले पारगम्यता या अचानक यांत्रिक विफलता से पीड़ित होते हैं। ये विफलताएं सीधे तौर पर विनाशकारी रिसाव की ओर ले जाती हैं। आपकी सुविधा में निकलने वाली जहरीली गैसें या अत्यधिक अम्लीय तरल पदार्थ तुरंत कर्मियों को खतरे में डालते हैं। इसके अलावा, क्षणिक उत्सर्जन से गंभीर पर्यावरणीय दंड उत्पन्न होते हैं। विनियामक निकाय खतरनाक यौगिकों को रोकने में विफल रहने वाली सुविधाओं को तुरंत दंडित करते हैं। उपकरण की विफलता भी अनियोजित संयंत्र को बंद करने के लिए मजबूर करती है। एक अप्रत्याशित शटडाउन से उत्पादन पूरी तरह रुक जाता है। एक दिन के खोए उत्पादन की कीमत अक्सर सैकड़ों-हजारों डॉलर होती है।
उचित दस्तावेज़ीकरण आपकी सुविधा के लिए एक महत्वपूर्ण कानूनी ढाल के रूप में कार्य करता है। यह प्रभावी रूप से परिचालन दायित्व को वापस निर्माता पर स्थानांतरित कर देता है। यदि कोई घटक विफल हो जाता है, तो प्रमाणित परीक्षण रिपोर्ट साबित करती है कि आपने खरीद के दौरान उचित परिश्रम किया है। आंतरिक QA/QC टीमें नई स्थापनाओं को मंजूरी देने के लिए इन रिकॉर्डों पर बहुत अधिक निर्भर करती हैं। ओएसएचए या ईपीए जैसी एजेंसियों के बाहरी लेखा परीक्षक भी उपकरण उपयुक्तता के कठोर प्रमाण की मांग करते हैं। आप मार्केटिंग ब्रोशर का उपयोग करके कड़े अनुपालन ऑडिट पास नहीं कर सकते। पर्यावरण और व्यावसायिक सुरक्षा अनुपालन की पुष्टि के लिए निरीक्षकों को पता लगाने योग्य, मानकीकृत परीक्षण डेटा की आवश्यकता होती है।
सामान्य गलती: केवल विक्रेता के 'अनुपालन प्रमाणपत्र' (सीओसी) पर निर्भर रहना। एक साधारण सीओसी बताता है कि उत्पाद मानकों को पूरा करता है लेकिन शून्य वास्तविक परीक्षण डेटा प्रदान करता है। इसके बजाय हमेशा विशिष्ट, परिमाणित परीक्षण परिणामों की मांग करें।
आपके उपकरण की सटीक संरचना को मान्य करना तेजी से क्षरण और संरचनात्मक गिरावट को रोकता है। आपको प्रत्येक महत्वपूर्ण घटक को उसके मूल कच्चे माल बैच पर वापस ट्रैक करना होगा।
आपको सभी खरीद आदेशों पर EN 10204 टाइप 3.1 प्रमाणपत्रों की सटीक आवश्यकता निर्दिष्ट करनी होगी। यह विशिष्ट मानक सुनिश्चित करता है कि एक अधिकृत, स्वतंत्र निरीक्षण प्रतिनिधि परीक्षण परिणामों को मान्य करे। एमटीआर में धातु निकाय की रासायनिक संरचना और भौतिक गुणों का विवरण होना चाहिए। सामान्य बॉडी सामग्रियों में ASTM A216 WCB कार्बन स्टील या A351 CF8M स्टेनलेस स्टील शामिल हैं। इसके अतिरिक्त, रिपोर्ट को पॉलिमर अस्तर गुणों को स्पष्ट रूप से प्रमाणित करना चाहिए। ये दस्तावेज़ भौतिक उपकरणों को मुद्रांकित ताप संख्याओं के माध्यम से कागज से जोड़ते हैं। आप कास्टिंग पर हीट नंबर पढ़ते हैं और इसे सीधे प्रमाणपत्र से मिलाते हैं।
निर्माता कभी-कभी अपनी अस्तर सामग्री में पुनर्संसाधित स्क्रैप पॉलिमर को मिलाकर लागत में कटौती करते हैं। आपको अपना सत्यापन करना होगा फ़्लोरोपॉलीमर वाल्व सख्ती से वर्जिन, उच्च घनत्व PTFE का उपयोग करता है। वर्जिन पीटीएफई अधिकतम घनत्व और न्यूनतम सरंध्रता प्रदान करता है। पुनर्संसाधित सामग्रियों में सूक्ष्म रिक्तियाँ और अशुद्धियाँ होती हैं। ये दोष अस्तर को रासायनिक प्रवेश के प्रति अत्यधिक संवेदनशील बनाते हैं। आक्रामक अणु पुनर्संसाधित अस्तर के माध्यम से पलायन करते हैं और बाहरी धातु आवरण पर हमला करते हैं। आपके सामग्री प्रमाणपत्रों में स्पष्ट रूप से 100% वर्जिन पीटीएफई या पीएफए का उपयोग बताया जाना चाहिए। उच्च-घनत्व वर्जिन गुणों की पुष्टि करने वाले विशिष्ट गुरुत्व और तन्य शक्ति माप की तलाश करें।
विभिन्न औद्योगिक क्षेत्र अत्यधिक विशिष्ट अनुपालन प्रमाणपत्र अनिवार्य करते हैं। आपको अपने दस्तावेज़ अनुरोधों को अपने विशिष्ट प्रक्रिया परिवेश के साथ संरेखित करना होगा। नीचे दिया गया चार्ट खरीद प्रक्रिया के दौरान अनुरोधित मानक अनुपालन प्रमाणपत्रों की रूपरेखा बताता है।
| अनुपालन मानक | प्राथमिक उद्योग | दस्तावेज़ क्या सत्यापित करता है |
|---|---|---|
| एन 10204 प्रकार 3.1 | सामान्य रसायन/पेट्रोकेमिकल | भौतिक और रासायनिक सामग्री गुणों का पता लगाने की क्षमता। |
| एफडीए सीएफआर 21.177.1550 | खाद्य और पेय पदार्थ | पॉलिमर फॉर्मूलेशन सीधे भोजन/पेय पदार्थ के संपर्क के लिए सुरक्षित है। |
| यूएसपी कक्षा VI | फार्मास्युटिकल/बायोटेक | अत्यधिक जैव अनुकूलता और प्रणालीगत विषाक्तता की कमी। |
| आईएसओ 15848-1 | पर्यावरण/रिफाइनरी | वाष्पशील कार्बनिक यौगिकों (भगोड़े उत्सर्जन) की सख्त रोकथाम। |
सामग्री प्रमाणपत्र साबित करते हैं कि सामग्री सही है। प्रदर्शन परीक्षण रिपोर्ट साबित करती है कि अंतिम असेंबली वास्तव में काम करती है। आपको फ़ैक्टरी स्वीकृति परीक्षण (एफएटी) के दस्तावेजी प्रमाण की मांग करनी चाहिए।
यह विशिष्ट प्रमाणपत्र पंक्तिबद्ध वाल्वों के लिए बिल्कुल गैर-परक्राम्य है। परीक्षण प्रक्रिया में संपूर्ण आंतरिक पॉलिमर सतह पर एक हाई-वोल्टेज छड़ी को घुमाना शामिल है। 15kV और 20kV के बीच किए गए दस्तावेज़ीकरण परीक्षण यह सुनिश्चित करते हैं कि अस्तर में कोई सूक्ष्म पिनहोल न हो। यहां तक कि एक सूक्ष्म शून्यता भी संक्षारक मीडिया को अस्तर को तोड़ने की अनुमति देती है। यदि हाई-वोल्टेज आर्क एक पिनहोल का पता लगाता है, तो छड़ी स्पष्ट रूप से चमकती है। आपको सभी पंक्तिबद्ध सतहों पर 100% सफल स्पार्क परीक्षण की पुष्टि करने वाला एक हस्ताक्षरित प्रमाणपत्र प्राप्त करना होगा।
निर्माताओं को शिपिंग से पहले उपकरण पर शारीरिक रूप से दबाव डालना चाहिए। हाइड्रोस्टैटिक शेल परीक्षण और सीट रिसाव परीक्षण के दस्तावेजी प्रमाण की आवश्यकता है। एपीआई 598 या ईएन 12266-1 जैसे उद्योग मानक परीक्षण अवधि और स्वीकार्य रिसाव दर निर्धारित करते हैं। शेल परीक्षण यह सुनिश्चित करने के लिए एकत्रित इकाई को दबावयुक्त पानी से भरता है कि धातु का शरीर फट न जाए। सीट लीकेज परीक्षण बंद होने पर आंतरिक तंत्र के प्रवाह को पूरी तरह से अवरुद्ध करने की पुष्टि करता है। आपके दस्तावेज़ में लागू किए गए परीक्षण दबाव, होल्ड की अवधि और देखी गई रिसाव दर की सूची होनी चाहिए। खतरनाक रसायनों के लिए, स्वीकार्य सीट रिसाव दर हमेशा शून्य होती है।
कई रासायनिक प्रक्रियाएँ नकारात्मक दबाव की स्थिति में संचालित होती हैं। वैक्यूम खींचने से पंक्तिबद्ध उपकरणों पर अद्वितीय तनाव पैदा होता है। नकारात्मक दबाव पॉलिमर अस्तर को अंदर की ओर खींचने का प्रयास करता है। यदि आपकी प्रक्रिया इसकी मांग करती है तो वैक्यूम परीक्षण प्रमाणपत्रों के लिए एक ठोस आवश्यकता स्थापित करें। ये प्रमाणपत्र सुनिश्चित करते हैं कि PTFE अस्तर ढहेगा या अलग नहीं होगा संक्षारण प्रतिरोधी वाल्व शरीर। वैक्यूम परीक्षणों में अक्सर कठोर परिचालन तनाव का अनुकरण करने के लिए तापमान चक्र के दौरान यूनिट को नकारात्मक दबाव में शामिल किया जाता है।
मानक ब्लॉक तंत्र, जैसे बॉल या प्लग कॉन्फ़िगरेशन, मैन्युअल रूप से या एक्चुएटर्स के माध्यम से संचालित होते हैं। जाँच तंत्र पूरी तरह से प्रवाह गतिशीलता पर आधारित होते हैं। इस मूलभूत अंतर के लिए अद्वितीय दस्तावेज़ीकरण की आवश्यकता होती है।

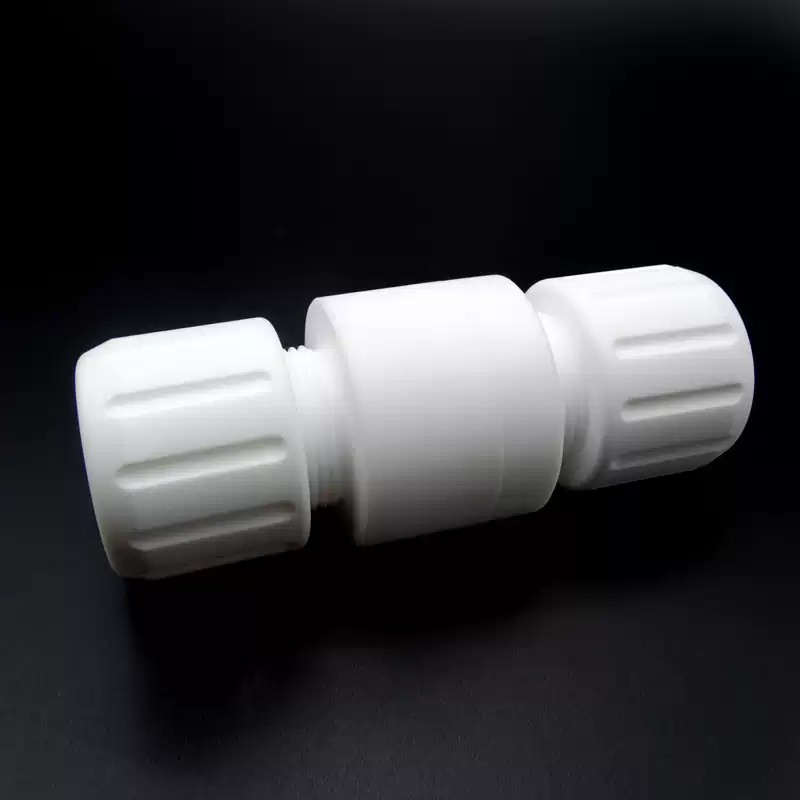

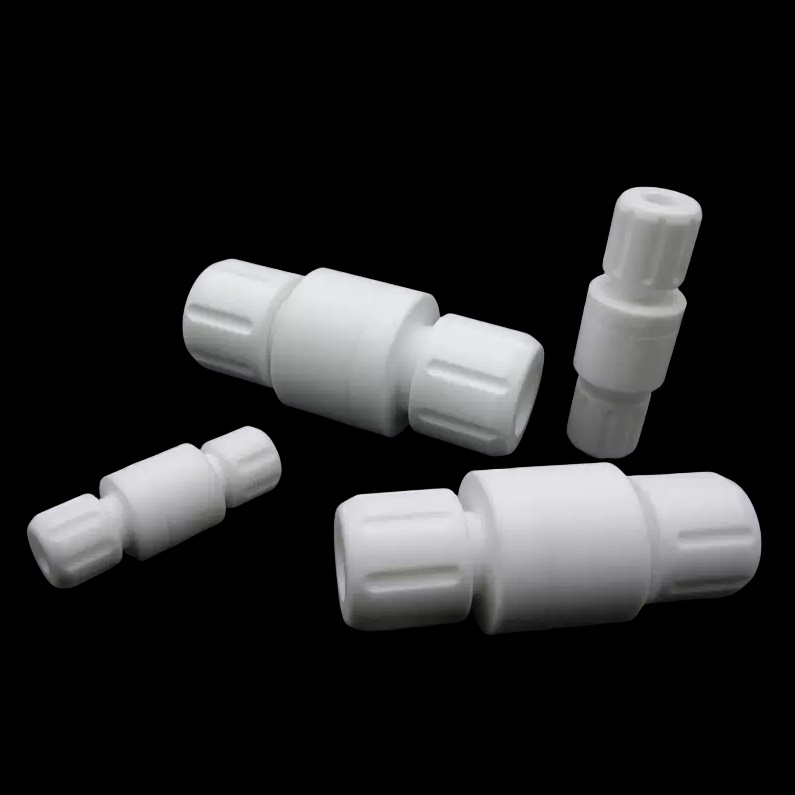

आपको मानक अलगाव तंत्र और स्वचालित बैकफ्लो रोकथाम उपकरणों के बीच अंतर करना चाहिए। ऑर्डर करते समय ए पीटीएफई चेक वाल्व , अत्यधिक विशिष्ट कार्यात्मक परीक्षण डेटा का अनुरोध करें। निर्माता को विशिष्ट क्रैकिंग दबाव को सत्यापित करना होगा। क्रैकिंग दबाव यह निर्धारित करता है कि तंत्र को खोलने के लिए कितना आगे प्रवाह आवश्यक है। इसके अतिरिक्त, कम बैक-प्रेशर स्थितियों के तहत सीलिंग क्षमता को मान्य करने वाले डेटा की आवश्यकता होती है। कुछ तंत्र उच्च दबाव में पूरी तरह से सील हो जाते हैं लेकिन जब पिछला दबाव न्यूनतम होता है तो भयानक रूप से रिसाव होता है। कार्यात्मक रिपोर्ट इन महत्वपूर्ण गतिशील मापदंडों को मान्य करती हैं।
जाँच तंत्र प्रवाह पथ में आंतरिक बाधाएँ उत्पन्न करते हैं। निर्माता द्वारा प्रकाशित प्रवाह गुणांक (सीवी) डेटा के लिए पूछें। यह इंजीनियरिंग डेटा आपकी टीम को यह सुनिश्चित करने में मदद करता है कि चयनित आकार पाइपिंग सिस्टम की हाइड्रोलिक आवश्यकताओं से मेल खाता है। अपर्याप्त सीवी रेटिंग वाली इकाई स्थापित करने से दबाव में अत्यधिक गिरावट आती है। उच्च दबाव अपशिष्ट पंप ऊर्जा को गिरा देता है और द्रव चमकने या गुहिकायन का कारण बन सकता है। प्रलेखित प्रवाह वक्र इंजीनियरों को स्थापना से पहले सिस्टम दक्षता को सटीक रूप से मॉडल करने की अनुमति देते हैं।
बैकफ़्लो रोकथाम उपकरण गुरुत्वाकर्षण और द्रव गतिशीलता पर निर्भर करते हैं। नतीजतन, अभिविन्यास बेहद मायने रखता है। अनुमेय अभिविन्यासों का विवरण देने वाले आधिकारिक इंस्टॉलेशन मैनुअल की आवश्यकता है।
प्रलेखित अभिविन्यास दिशानिर्देश समयपूर्व यांत्रिक विफलता को रोकते हैं। गलत तंत्र को गलत दिशा में स्थापित करने से सभी सुरक्षात्मक लाभ तुरंत समाप्त हो जाते हैं।
कागजी कार्रवाई के प्रति विक्रेता का दृष्टिकोण उनकी वास्तविक विनिर्माण परिपक्वता को दर्शाता है। आप उनके भौतिक उत्पादों का निरीक्षण करने से बहुत पहले ही उनकी विश्वसनीयता का मूल्यांकन कर सकते हैं।
अधिकांश विक्रेता जल्दी से एक बुनियादी ISO 9001 प्रमाणपत्र तैयार कर लेते हैं। आपको इस मानक दीवार पट्टिका से कहीं आगे देखना होगा। अनुरोध करें पीटीएफई वाल्व आपूर्तिकर्ता आपके ऑर्डर के लिए एक विशिष्ट गुणवत्ता आश्वासन योजना (क्यूएपी) प्रदान करेगा। वैकल्पिक रूप से, एक निरीक्षण और परीक्षण योजना (आईटीपी) के लिए पूछें। एक आईटीपी पूरी विनिर्माण प्रक्रिया को चरण-दर-चरण तोड़ता है। यह बिल्कुल दिखाता है कि वे धातु कब डालते हैं, कब वे शरीर पर रेखा बनाते हैं, और कब वे चिंगारी परीक्षण करते हैं। यह यह भी परिभाषित करता है कि प्रत्येक चरण पर कौन हस्ताक्षर करता है। एक मजबूत आईटीपी साबित करता है कि विक्रेता दैनिक कार्यों में गुणवत्ता नियंत्रण को एकीकृत करता है।
प्रस्तुत कागजी कार्रवाई की समीक्षा करने से अक्सर छिपे हुए आपूर्ति श्रृंखला जोखिम उजागर होते हैं। विक्रेता मूल्यांकन चरण के दौरान इन महत्वपूर्ण लाल झंडों से सावधान रहें:
बोली प्रक्रिया के दौरान विक्रेताओं को प्राथमिकता देने के लिए आपको एक विश्वसनीय ढांचे की आवश्यकता है। उन्हें रैंक करने के लिए उनकी दस्तावेज़ीकरण आदतों का उपयोग करें।
औद्योगिक द्रव नियंत्रण उपकरण खरीदना उतना ही डेटा खरीदने के बारे में है जितना कि यह भौतिक उत्पाद है। सत्यापन योग्य कागजी कार्रवाई के बिना, आप बस अपनी प्रक्रिया प्रणालियों की सुरक्षा और दीर्घायु का अनुमान लगा रहे हैं। उच्च-गुणवत्ता वाला दस्तावेज़ीकरण जोखिम को कम करता है, नियामक अनुपालन सुनिश्चित करता है, और सामग्री की प्रामाणिकता को मान्य करता है।
हम खरीद और इंजीनियरिंग टीमों को इन विशिष्ट दस्तावेज़ आवश्यकताओं को सीधे उनके कोटेशन अनुरोध (आरएफक्यू) में शामिल करने के लिए प्रोत्साहित करते हैं। अपने दस्तावेज़ीकरण की माँगों को पहले से बताने से कम संसाधन वाले विक्रेताओं को प्रक्रिया की शुरुआत में ही अयोग्य घोषित करने में मदद मिलती है। अंत में, हमेशा शॉर्टलिस्ट किए गए आपूर्तिकर्ताओं के साथ अंतिम संरेखण बैठक निर्धारित करें। नमूना दस्तावेज़ीकरण पैकेज की एक साथ समीक्षा करने के लिए इस मीटिंग का उपयोग करें। अनुबंध को अंतिम रूप देने से पहले उनकी कागजी कार्य क्षमताओं को सत्यापित करना सुरक्षित, विश्वसनीय और पूर्वानुमानित सुविधा संचालन सुनिश्चित करता है।
उत्तर: EN 10204 3.1 प्रमाणपत्र एक औपचारिक सामग्री परीक्षण रिपोर्ट है। यह मूल फाउंड्री या पॉलिमर निर्माता तक सामग्री का पता लगाने की गारंटी देता है। परीक्षण को मान्य करने के लिए एक स्वतंत्र अधिकृत प्रतिनिधि की आवश्यकता होती है। आपको यह पुष्टि करने के लिए इस प्रमाणपत्र की आवश्यकता है कि आपका उपकरण निर्दिष्ट धातु मिश्र धातु और वर्जिन पीटीएफई का उपयोग करता है।
उत्तर: हां, लेकिन केवल तभी जब रिपोर्ट उस बैच में शामिल प्रत्येक व्यक्तिगत सीरियल नंबर या हीट नंबर को स्पष्ट रूप से सूचीबद्ध करती है। वास्तविक पता लगाने की क्षमता के लिए कागजी कार्रवाई के साथ व्यक्तिगत निकायों पर विशिष्ट ताप संख्याओं के मिलान की आवश्यकता होती है। क्रमबद्ध उपकरण लिंक की कमी वाली सामान्य बैच रिपोर्ट को कभी भी स्वीकार न करें।
उत्तर: आपको फ़ैक्टरी स्वीकृति परीक्षण (एफएटी) के दौरान उत्पन्न आयामी निरीक्षण रिपोर्ट का अनुरोध करना चाहिए। गुणवत्ता निरीक्षण योजनाएं अल्ट्रासोनिक मोटाई गेज या मैकेनिकल कैलीपर्स का उपयोग करके अस्तर की मोटाई का दस्तावेजीकरण करती हैं। पर्याप्त संक्षारण भत्ता सुनिश्चित करने के लिए अपने अनुरोधित इंजीनियरिंग मानकों के विरुद्ध इन रिकॉर्ड किए गए मापों की तुलना करें।
ए: स्पार्क परीक्षण आंतरिक पीटीएफई अस्तर में सूक्ष्म पिनहोल का पता लगाने के लिए उच्च वोल्टेज का उपयोग करता है। यह शुद्ध रासायनिक अलगाव सुनिश्चित करता है। एक हाइड्रोस्टैटिक परीक्षण बाहरी धातु आवरण की संरचनात्मक अखंडता को सत्यापित करने के लिए दबावयुक्त पानी का उपयोग करता है। हाइड्रोस्टैटिक परीक्षण पुष्टि करते हैं कि असेंबली उच्च दबाव में नहीं फटेगी।
