उच्च तापमान वाले रासायनिक पाइपिंग सिस्टम के लिए पीवीडीएफ बॉल वाल्व

गर्म संक्षारक मीडिया, अल्ट्रा-शुद्ध पानी (यूपीडब्ल्यू), या आक्रामक सॉल्वैंट्स को संभालने से मानक पाइपिंग सामग्री के लिए गंभीर विफलता जोखिम पैदा होता है। जब चरम स्थितियों में सुविधाएं मानक प्लास्टिक पर निर्भर होती हैं, तो परिणामों में अक्सर विनाशकारी रिसाव, प्रणालीगत संदूषण, या खतरनाक सुरक्षा उल्लंघन शामिल होते हैं। गलत घटक को निर्दिष्ट करने से अंततः बड़े पैमाने पर परिचालन डाउनटाइम और महंगी आपातकालीन मरम्मत होती है। हम परिचय कराते हैं पीवीडीएफ बॉल वाल्व । इन कठोर औद्योगिक वातावरणों के लिए प्रमुख समाधान के रूप में यह बुनियादी वस्तु प्लास्टिक और अत्यधिक महंगी विदेशी धातु मिश्र धातुओं के बीच अंतर को पूरी तरह से पाट देता है। अब आपको बजट की कमी और रासायनिक सुरक्षा के बीच समझौता करने की आवश्यकता नहीं है। यह मार्गदर्शिका इंजीनियरों, खरीद टीमों और संयंत्र प्रबंधकों को एक व्यावहारिक, डेटा-समर्थित ढांचा प्रदान करती है। आप सीखेंगे कि इन लचीले घटकों का सटीक मूल्यांकन, निर्दिष्ट और अपने सबसे महत्वपूर्ण द्रव प्रबंधन प्रणालियों में कैसे एकीकृत किया जाए। अंत तक, आप ठीक से समझ जाएंगे कि यह सामग्री उच्च शुद्धता और आक्रामक रासायनिक अनुप्रयोगों पर हावी क्यों है।

चाबी छीनना

• थर्मल और रासायनिक सीमाएँ: गर्म सल्फ्यूरिक एसिड और लिथियम बैटरी इलेक्ट्रोलाइट्स जैसे गंभीर मीडिया को संभालते हुए 140°C (284°F) तक तापमान बनाए रखने में सक्षम।

• शुद्धता और अनुपालन: अनपिगमेंटेड, एडिटिव-मुक्त पीवीडीएफ कठोर SEMI F57, USP क्लास 6 और FDA आवश्यकताओं को पूरा करता है, जो फार्मास्युटिकल और सब-100nm सेमीकंडक्टर फैब्रिकेशन में शून्य लीचिंग सुनिश्चित करता है।

• जीवनचक्र आरओआई: जबकि प्रारंभिक पूंजीगत व्यय पीवीसी/सीपीवीसी से अधिक है, असाधारण घर्षण प्रतिरोध (5-10 मिलीग्राम/1000 चक्रों का टैबर नुकसान) और रासायनिक स्थिरता समग्र जीवनचक्र लागत को काफी कम कर देती है।

• इंस्टॉलेशन इंटीग्रिटी: ट्रू यूनियन डिज़ाइन और हर्मेटिकली सीलबंद सॉकेट फ़्यूज़न छेड़छाड़, भगोड़े उत्सर्जन और पाइपलाइन तनाव को रोकते हैं।

संक्षारक वातावरण में पीवीडीएफ के लिए इंजीनियरिंग मामला

इस बहुलक के लचीलेपन की सराहना करने के लिए आपको अंतर्निहित भौतिक विज्ञान को समझना होगा। अत्यंत मजबूत कार्बन-फ्लोरीन (सीएफ) बांड अविश्वसनीय दीर्घकालिक स्थायित्व प्रदान करते हैं। पीवीडीएफ में वजन के अनुसार ठीक 59% फ्लोरीन होता है। यह अनूठी रासायनिक संरचना एक देती है उच्च तापमान प्लास्टिक वाल्व आणविक क्षरण के खिलाफ बेजोड़ प्रतिरोध। यह मजबूत एसिड, आक्रामक हैलोजन और शक्तिशाली ऑक्सीडेंट को आसानी से संभाल लेता है। आप इन सामग्रियों को सुरक्षित रूप से उनकी पूर्ण प्रदर्शन सीमा तक पहुंचा सकते हैं। मानक बेंचमार्क परीक्षण लगातार गैर-शॉक परिस्थितियों में 73°F पर 150 पीएसआई के आसपास दबाव रेटिंग प्रदर्शित करते हैं। बुनियादी परिवेश के तापमान से परे, पीवीडीएफ 140 डिग्री सेल्सियस की अधिकतम निरंतर परिचालन सीमा तक गहरी संरचनात्मक अखंडता बनाए रखता है।

आपको अंतर्निहित अग्नि सुरक्षा लाभ भी प्राप्त होते हैं। सामग्री में 44% का प्रभावशाली सीमित ऑक्सीजन सूचकांक (एलओआई) है। इसका मतलब है कि लौ को बनाए रखने के लिए 44% ऑक्सीजन युक्त वातावरण की आवश्यकता होती है। चूँकि सामान्य हवा में केवल 21% ऑक्सीजन होती है, सामग्री तुरंत स्वतः बुझ जाती है। यह आत्मविश्वास से सख्त UL94 V-0 ज्वाला-मंदक रेटिंग प्राप्त करता है। शुद्ध पीटीएफई जैसे नरम फ्लोरोपॉलिमर के विपरीत, पीवीडीएफ पर्याप्त यांत्रिक मजबूती प्रदान करता है। यह नियमित रखरखाव के दौरान भारी शारीरिक प्रभावों का सामना करता है। यह संरचनात्मक ताकत ब्रैकेट के बीच पाइपलाइन को शिथिल होने से रोकती है। यह निरंतर बाहरी समर्थन की आवश्यकता को काफी कम कर देता है, जिससे पर्याप्त स्थापना श्रम की बचत होती है।

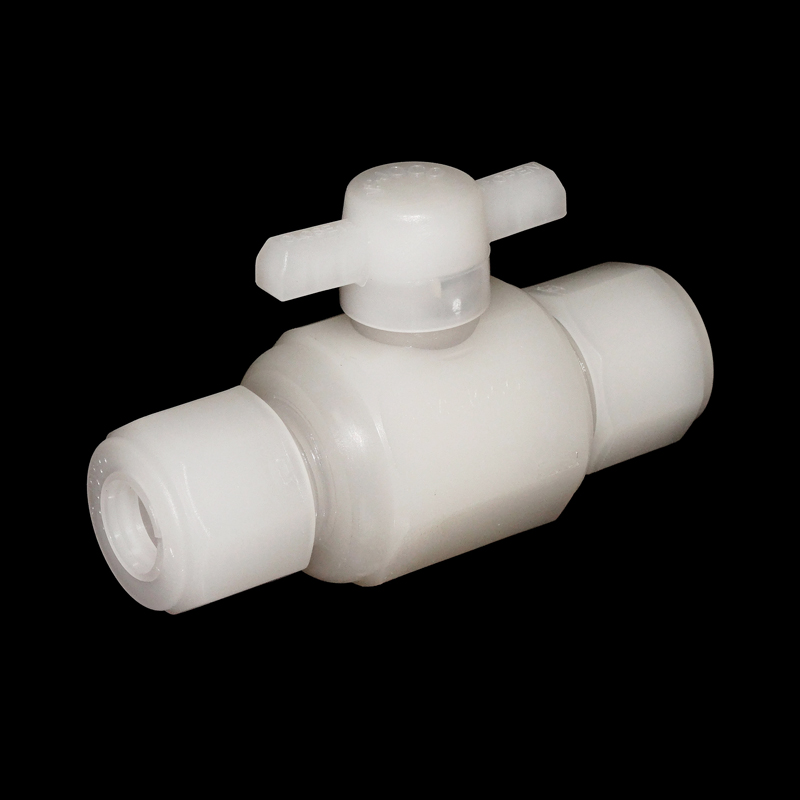

वाल्व आर्किटेक्चर का मूल्यांकन: ट्रू यूनियन, पोर्ट डिज़ाइन और सीलिंग

रखरखाव-भारी उत्पादन क्षेत्रों में, आपको ट्रू यूनियन कॉन्फ़िगरेशन निर्दिष्ट करना होगा। ए इस तरह से इंजीनियर किया गया पीवीडीएफ औद्योगिक वाल्व अनगिनत रखरखाव घंटे बचाता है। डिज़ाइन ऑपरेटरों को दो बाहरी लॉक नट को खोलने की अनुमति देता है। फिर आप केंद्रीय वाल्व बॉडी को सीधे पाइपिंग लाइन से बाहर खींच सकते हैं। आपको कभी भी आसपास की पाइपलाइन को भौतिक रूप से नहीं काटना पड़ेगा। यह सरल वास्तुशिल्प सुविधा नियमित निरीक्षण के दौरान सुविधा के डाउनटाइम में भारी कटौती करती है।

इसके बाद, आपको आंतरिक ज्यामिति पर सावधानीपूर्वक विचार करना चाहिए। उच्च शुद्धता वाले वातावरण के लिए जीरो डेड-लेग डिज़ाइन महत्वपूर्ण बने हुए हैं। पूरी तरह से वेल्डेड या पूर्ण-पोर्ट बॉल संरचनाएं सूक्ष्म द्रव फंसाने को रोकती हैं। वे सक्रिय रूप से खतरनाक बायोफिल्म निर्माण को रोकते हैं। जीएमपी-अनुपालक फार्मास्युटिकल सुविधाएं इसी सटीक स्तर की स्वच्छता की मांग करती हैं। हमें उन्नत आंतरिक सीलिंग तंत्र की भी जांच करने की आवश्यकता है। सुपीरियर डिज़ाइन में द्विदिश पीटीएफई सीटें हैं। वे अधिकतम बाहरी रिसाव की रोकथाम के लिए दोहरी ओ-रिंग स्टेम सील का उपयोग करते हैं।

आपको सक्रिय रूप से मालिकाना सुरक्षा नवाचारों की तलाश करनी चाहिए। एंटी-लूज़िंग लॉक नट थर्मल साइक्लिंग और भारी पाइपलाइन कंपन के प्रतिकूल प्रभावों का मुकाबला करते हैं। वाल्व स्टेम पर सुरक्षा ब्रेक पॉइंट मुख्य पर्यावरण सील की रक्षा करते हैं। यदि अत्यधिक टॉर्क हैंडल को हटा देता है, तो आंतरिक सील पूरी तरह बरकरार रहती है। यह विशिष्ट सुविधा मैन्युअल गलत संचालन के दौरान विनाशकारी रासायनिक फैलाव को रोकती है।

एकीकरण रणनीतियाँ: सॉकेट फ़्यूज़न बनाम फ़्लैंग्ड कनेक्शन

पीवीडीएफ सॉकेट वेल्डिंग बॉल वाल्व अल्ट्रा-शुद्ध अनुप्रयोगों के लिए पूर्ण स्वर्ण मानक के रूप में कार्य करता है। इंस्टॉलर एकीकरण के लिए विशेष थर्मोस्टेट-नियंत्रित हीटिंग टूल का उपयोग करते हैं। वे आंतरिक बहुलक सतहों को एक साथ पिघलाते हैं। फिर भागों को बलपूर्वक जोड़ा जाता है। यह भौतिक प्रक्रिया एक समरूप, भली भांति बंद करके सीलबंद जोड़ बनाती है। ठंडा होने पर यह पूरी तरह से छेड़छाड़-रोधी हो जाता है। आप उन सभी सूक्ष्म अंतरालों को सफलतापूर्वक समाप्त कर देते हैं जहां बैक्टीरिया या सूक्ष्म अशुद्धियाँ छिपी हो सकती हैं।

कभी-कभी, आपको सीधे धातु प्रक्रिया लाइनों या बड़े रासायनिक भंडारण टैंकों में संक्रमण करना होगा। फ़्लैंग्ड कनेक्शन इन संरचनात्मक परिवर्तनों को प्रभावी ढंग से संभालते हैं। हालाँकि, फ्लैंग्ड जोड़ों में अत्यधिक कसाव का गंभीर खतरा होता है। तकनीशियनों को निर्दिष्ट क्रॉस-पैटर्न टॉर्क सीमाओं का सख्ती से पालन करना होगा। कई आधुनिक वाल्वों में सीट-स्टॉप सूक्ष्म-समायोजन की सुविधा होती है। ये समायोजन अक्षीय बल को बेअसर करने में मदद करते हैं। वे बाहरी पाइपलाइन दबाव को आंतरिक वाल्व बॉल को कुचलने से रोकते हैं, जिससे सुचारू संचालन सुनिश्चित होता है।

आधुनिक स्थिरता प्रोटोकॉल कठोर घटक ट्रैसेबिलिटी की मांग करते हैं। उन्नत निर्माता अब स्थायी डेटा मैट्रिक्स कोड को सीधे घटकों पर एकीकृत करते हैं। कुछ लोग भौतिक वाल्व हैंडल के अंदर आरएफआईडी टैग भी एम्बेड करते हैं। ये डिजिटल सुविधाएँ बड़े पैमाने पर प्रसंस्करण संयंत्रों में सटीक जीवनचक्र ट्रैकिंग को सक्षम बनाती हैं। वे रखरखाव टीमों को सटीक स्थापना तिथियों और निर्धारित सेवा अंतरालों को लॉग करने में मदद करते हैं।

स्वचालन तत्परता: सक्रिय नियंत्रण में उन्नयन

केंद्रीकृत रासायनिक प्रसंस्करण के लिए अंततः पूरी तरह से स्वचालित द्रव घटकों की आवश्यकता होती है। एसिड खुराक, पीएच न्यूट्रलाइजेशन और सटीक सतह उपचार सुविधाएं मैन्युअल ऑपरेशन पर निर्भर नहीं रह सकती हैं। आपको अंततः वायवीय या विद्युत सक्रिय नियंत्रण प्रणालियों में अपग्रेड करना होगा। एक्चुएटर संगतता का मूल्यांकन आपका पहला महत्वपूर्ण इंजीनियरिंग कदम है। पीवीडीएफ निकाय उन्नत औद्योगिक एक्चुएटर्स के साथ सहजता से जुड़ते हैं।

खरीदारी से पहले आपको कई आवश्यक विशिष्ट मानदंडों को सत्यापित करना होगा। मानक नियंत्रण लूपों को बारीकी से देखें।

• सिग्नल एकीकरण: सटीक प्रवाह मॉड्यूलेशन के लिए अपने 4-20mA या 0-10V नियंत्रण संकेतों का मिलान करें।

• पर्यावरण संरक्षण: IP65 या उच्चतर संलग्नक रेटिंग की मांग करें। यह कठोर रासायनिक धुलाई वाले क्षेत्रों में आंतरिक एक्चुएटर क्षरण को रोकता है।

• डिजिटल फीडबैक: सुनिश्चित करें कि सेटअप सटीक पीएलसी या एससीएडीए स्थिति फीडबैक प्रदान करता है। यह आपके नियंत्रण डैशबोर्ड पर तुरंत वास्तविक वाल्व स्थिति की पुष्टि करता है।

हमें अचानक होने वाली बिजली हानि के लिए भी सावधानीपूर्वक योजना बनानी चाहिए। विश्वसनीय स्वचालित प्रसंस्करण के लिए अंतर्निहित यांत्रिक विफलताओं की आवश्यकता होती है। अपनी साइट सुरक्षा प्रोटोकॉल के आधार पर विशेष रूप से फेल-क्लोज्ड या फेल-ओपन के लिए कॉन्फ़िगर किए गए वायवीय सेटअप स्थापित करें। हमेशा एक मैनुअल ओवरराइड हैंडव्हील निर्दिष्ट करें। यह सुनिश्चित करता है कि फ़ील्ड तकनीशियन विनाशकारी विद्युत विफलताओं के दौरान प्रवाह को मैन्युअल रूप से बंद कर सकते हैं।

जीवनचक्र लागत विश्लेषण: पीवीडीएफ बनाम वैकल्पिक सामग्री

खरीद के दौरान इंजीनियरों को अक्सर तत्काल मूल्य आपत्तियों का सामना करना पड़ता है। पीवीडीएफ को मानक पीवीसी या सीपीवीसी विकल्पों की तुलना में काफी अधिक प्रारंभिक पूंजी निवेश की आवश्यकता होती है। हालाँकि, आपको निवेश पर दीर्घकालिक परिचालन रिटर्न का मूल्यांकन करना चाहिए। एक लचीला संक्षारक मीडिया वाल्व समयपूर्व सामग्री विफलता दर को काफी कम कर देता है। आप अप्रत्याशित सुविधा डाउनटाइम के भयावह खर्चों से पूरी तरह बचते हैं। आप पाइपलाइन की निरंतर मरम्मत के लिए आवर्ती श्रम लागत को समाप्त करते हैं।

इसके बाद, हमें ठोस पीवीडीएफ की तुलना पारंपरिक पीटीएफई-लाइन वाले स्टील पाइप से करनी चाहिए। लाइन्ड स्टील आंतरिक रूप से उत्कृष्ट रासायनिक प्रतिरोध प्रदान करता है। दुर्भाग्य से, बाहरी स्टील का खोल सुविधा के अंदर संक्षारक परिवेशीय धुएं के प्रति अत्यधिक संवेदनशील रहता है। ठोस पीवीडीएफ बाहरी संक्षारण जोखिमों को पूरी तरह से समाप्त कर देता है। यह अपने पूरे शरीर में एक हल्की, समरूप बहुलक संरचना प्रदान करता है। भारी धातु लाइनों की तुलना में आपको बहुत कम संरचनात्मक पाइप समर्थन की आवश्यकता होती है।

हम मानकीकृत उद्योग डेटा का उपयोग करके इस दीर्घकालिक स्थायित्व को आसानी से माप सकते हैं।

यह तुलना चार्ट बड़े पैमाने पर प्रदर्शन अंतराल को स्पष्ट रूप से उजागर करता है। पीवीडीएफ अविश्वसनीय रूप से कम टेबर घर्षण हानि दर्ज करता है। यह लगातार बड़े अंतर से नरम औद्योगिक प्लास्टिक से बेहतर प्रदर्शन करता है। ये कठिन इंजीनियरिंग तथ्य खरीद संबंधी बातचीत को अस्पष्ट विपणन दावों से आगे ले जाते हैं। आप अंततः पूरे संयंत्र के लिए सत्यापन योग्य, दीर्घकालिक यांत्रिक विश्वसनीयता सुरक्षित करते हैं।

शुद्धता मानकों और 'मलिनकिरण' घटना को नेविगेट करना

ए का चयन करते समय रासायनिक प्रतिरोधी पीवीडीएफ वाल्व , आपको उद्योग अनुपालन को सख्ती से सत्यापित करना होगा। नगर निगम के पेयजल अनुप्रयोगों के लिए आधिकारिक एनएसएफ 61 प्रमाणन की तलाश करें। संवेदनशील खाद्य और फार्मास्युटिकल लाइनों के लिए एफडीए और यूएसपी कक्षा 6 अनुमोदन सत्यापित करें। सेमीकंडक्टर माइक्रोइलेक्ट्रॉनिक्स को अविश्वसनीय रूप से सख्त SEMI F57 अनुपालन की आवश्यकता होती है। ये प्रमाणपत्र गारंटी देते हैं कि सामग्री में शून्य प्लास्टिसाइज़र, शून्य स्टेबलाइज़र और शून्य रंगीन रंगद्रव्य शामिल हैं।

हमें अगली बार एक बहुत ही सामान्य क्षेत्र की घबराहट का समाधान करना चाहिए: उच्च तापमान वाले पॉलिमर मलिनकिरण। बिना रंग वाली उच्च शुद्धता वाली पाइपिंग कभी-कभी कई महीनों के बाद स्पष्ट रूप से भूरी या काली हो जाती है। यह दृश्य बदलाव अक्सर 70°C और 80°C के बीच लगातार चलने वाले अल्ट्रा-शुद्ध पानी (UPW) सिस्टम में होता है। संयंत्र प्रबंधक तुरंत मान लेते हैं कि पॉलिमर खतरनाक रूप से नष्ट हो रहा है। वे द्रव धारा में सूक्ष्म कणों के बहने की चिंता करते हैं।

हमें अंतर्निहित रासायनिक वास्तविकता को स्पष्ट करना चाहिए। यह मलिनकिरण विशुद्ध रूप से कॉस्मेटिक प्रभाव का प्रतिनिधित्व करता है। यह कोर पॉलिमर श्रृंखला के भीतर मामूली कार्बन डबल-बॉन्डिंग को पुनर्व्यवस्थित करने के परिणामस्वरूप होता है। यह संरचनात्मक विफलता या सामग्री टूटने का संकेत नहीं देता है। विश्लेषणात्मक प्रयोगशाला मॉडल इस सुरक्षा प्रोफ़ाइल को पूरी तरह साबित करते हैं। यहां तक ​​कि अत्यधिक बदरंग पाइपिंग प्रणालियों में भी, निकालने योग्य फ्लोराइड का स्तर मानक पहचान सीमा से काफी नीचे रहता है। वे 0.019 पार्ट्स प्रति ट्रिलियन (पीपीटी) के तहत पंजीकृत होते हैं। यह सबसे संवेदनशील उप-100एनएम सिलिकॉन वेफर निर्माण के लिए भी संपूर्ण सिस्टम सुरक्षा की गारंटी देता है।

निष्कर्ष

आप चरम औद्योगिक अनुप्रयोगों के लिए इन उन्नत पॉलिमर पर आत्मविश्वास से भरोसा कर सकते हैं। आक्रामक हैलोजन, तेज़ उबलते एसिड, या जटिल विलायक मिश्रण को संभालते समय तुरंत पीवीडीएफ को प्राथमिकता दें। 90°C से ऊपर लगातार तरल प्रणालियों का संचालन करते समय यह आपका सर्वोत्तम इंजीनियरिंग विकल्प बना रहता है। यह पूर्ण शून्य-लीचिंग शुद्धता की मांग करने वाले महत्वपूर्ण प्रसंस्करण अनुप्रयोगों के लिए अंतिम विकल्प के रूप में कार्य करता है।

1. मीडिया एकाग्रता को सत्यापित करें: किसी भी खरीदारी को अंतिम रूप देने से पहले हमेशा सत्यापित सामग्री प्रतिरोध चार्ट के खिलाफ अपनी सटीक रासायनिक सांद्रता को क्रॉस-रेफरेंस करें।

2. प्रवाह आवश्यकताओं की गणना करें: विनाशकारी जल हथौड़ा पैदा किए बिना इष्टतम सिस्टम दबाव बनाए रखने के लिए आवश्यक सटीक केवी/सीवी प्रवाह मान निर्धारित करें।

3. कनेक्शन मानकों का चयन करें: पूर्ण जैविक शुद्धता के लिए थर्मल सॉकेट फ़्यूज़न चुनें या पुराने धातु टैंकों में संक्रमण के लिए फ़्लैंग्ड कनेक्शन चुनें।

4. विक्रेता विनिर्देशों का अनुरोध करें: अपने विशिष्ट परिवेश ऑपरेटिंग वातावरण के अनुरूप दस्तावेज़ीकृत दबाव-तापमान व्युत्पन्न वक्रों के लिए निर्माताओं से सीधे पूछें।

अपनी सुविधा के लिए अत्यधिक लचीली, रिसाव-मुक्त औद्योगिक प्रसंस्करण प्रणाली को सुरक्षित करने के लिए इन ठोस कदमों का पालन करें।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: ऊंचे तापमान पर पीवीडीएफ बॉल वाल्व के लिए अधिकतम दबाव रेटिंग क्या है?

ए: वाल्व दबाव रेटिंग परिचालन तापमान के साथ एक सख्त विपरीत संबंध साझा करती है। अधिकांश मानक औद्योगिक मॉडल परिवेश के कमरे के तापमान (73°F) पर 150 से 232 पीएसआई की बेसलाइन रेटिंग रखते हैं। हालाँकि, आपको निर्माता व्युत्पन्न वक्रों को सावधानीपूर्वक लागू करना चाहिए क्योंकि आंतरिक तरल पदार्थ गर्म हो जाता है। 140 डिग्री सेल्सियस के करीब अधिकतम निरंतर सीमा के करीब पहुंचने पर, पूर्ण संरचनात्मक सुरक्षा सुनिश्चित करने के लिए स्वीकार्य कामकाजी दबाव काफी कम हो जाता है।

प्रश्न: क्या पीवीडीएफ वाल्वों का उपयोग बाहर सीधी धूप में किया जा सकता है?

उत्तर: हां, आप आत्मविश्वास से उन्हें खुले वातावरण में स्थापित कर सकते हैं। अद्वितीय कार्बन-फ्लोरीन आणविक संरचना आधार सामग्री को यूवी विकिरण और कठोर परिवेशीय मौसम के प्रति स्वाभाविक रूप से प्रतिरोधी बनाती है। मानक पीवीसी या पॉलीप्रोपाइलीन पाइपों के विपरीत, इसमें लंबे समय तक सूरज की रोशनी से होने वाले नुकसान को रोकने के लिए अतिरिक्त रासायनिक यूवी स्टेबलाइजर्स या सुरक्षात्मक बाहरी पेंट कोटिंग्स की आवश्यकता नहीं होती है।

प्रश्न: पीवीडीएफ वाल्व की कीमत सीपीवीसी वाल्व से अधिक क्यों होती है?

ए: फ्लोरोपॉलिमर को अत्यधिक जटिल, अत्यंत ऊर्जा-गहन विनिर्माण प्रक्रियाओं की आवश्यकता होती है। कच्चा माल अविश्वसनीय रूप से मजबूत कार्बन-फ्लोरीन बंधन का दावा करता है, जो कठोर रसायनों और उच्च गर्मी के लिए बेजोड़ प्रतिरोध प्रदान करता है। जबकि प्रारंभिक घटक खरीद मूल्य अधिक रहता है, निवेश समाप्त क्षेत्र रखरखाव, काफी कम सुविधा डाउनटाइम और असाधारण रूप से लंबे परिचालन जीवनकाल के माध्यम से महत्वपूर्ण दीर्घकालिक वित्तीय बचत प्रदान करता है।
