उच्च शुद्धता वाले रसायन और फार्मास्युटिकल स्थानांतरण के लिए पीएफए ​​एफईपी ट्यूब

महत्वपूर्ण द्रव प्रबंधन कार्यों में, टयूबिंग की विफलता उत्पादन कार्यक्रम को रोकने से कहीं अधिक होती है। इससे विनाशकारी बैच हानि, गंभीर क्रॉस-संदूषण और खतरनाक कार्यस्थल सुरक्षा खतरे पैदा होते हैं। वाष्पशील रसायनों या अत्यधिक संवेदनशील जैविक मीडिया को स्थानांतरित करते समय इंजीनियर भौतिक समझौता नहीं कर सकते। सही पाइपिंग चुनने के लिए जेनेरिक लेबल से कहीं आगे जाने की आवश्यकता होती है। आपको थर्मल साइक्लिंग सीमा, निकालने योग्य प्रोफाइल और कड़े अनुपालन मानकों का कठोरता से मूल्यांकन करना चाहिए। मानक विकल्पों के बीच चयन करने का अर्थ है SEMI F-57 और USP कक्षा VI प्रमाणपत्रों की सख्त बारीकियों को समझना। गलत विकल्प चुनने से उत्पाद की अखंडता और सुविधा सुरक्षा दोनों को जोखिम होता है।

यह मार्गदर्शिका उन्नत फ़्लोरोपॉलिमर के भौतिक गुणों और अनुप्रयोग सीमाओं का विखंडन करती है। हम शून्य-समझौता वातावरण में इन सामग्रियों को निर्दिष्ट करने के लिए उपयोग किए जाने वाले विस्तृत शॉर्टलिस्टिंग लॉजिक इंजीनियरों का पता लगाते हैं। आप सीखेंगे कि थर्मल मांगों, दबाव रेटिंग और शुद्धता आवश्यकताओं को प्रभावी ढंग से कैसे संतुलित किया जाए। हमारी इंजीनियरिंग अंतर्दृष्टि आपके अगले महत्वपूर्ण सिस्टम निर्माण को अनुकूलित करने में आपकी सहायता करेगी।

चाबी छीनना

• थर्मल और मैकेनिकल सीमाएं: पीएफए ​​अत्यधिक गर्मी (260 डिग्री सेल्सियस/500 डिग्री फारेनहाइट तक) और बार-बार थर्मल साइक्लिंग को संभालता है, जबकि एफईपी 204 डिग्री सेल्सियस (400 डिग्री फारेनहाइट) तक अधिकतम ऑप्टिकल स्पष्टता की आवश्यकता वाले अनुप्रयोगों में उत्कृष्टता प्राप्त करता है।

• शुद्धता और अनुपालन: उच्च शुद्धता पीएफए ​​ट्रेस-मेटल-मुक्त अर्धचालक स्थानांतरण के लिए निश्चित मानक है; एफईपी कम सोखने और विरूपण के कारण सटीक फार्मास्युटिकल खुराक के लिए विशिष्ट रूप से अनुकूल है।

• जोखिम न्यूनीकरण: उन्नत दोहरे-नियंत्रण विन्यास (पीएफए ​​आंतरिक, एफईपी बाहरी) आक्रामक रासायनिक परिवहन के लिए आवश्यक अतिरेक प्रदान करते हैं।

• इंजीनियरिंग मार्जिन: कामकाजी दबाव को तापमान-समायोजित विस्फोट दबाव सूत्रों का सख्ती से पालन करना चाहिए (आमतौर पर तरल पदार्थ के लिए 1/6, गैसों के लिए 1/4)।

उच्च शुद्धता वाले द्रव स्थानांतरण में संदूषण की छिपी हुई लागत

जेनेरिक प्लास्टिक या निम्न-श्रेणी के फ़्लोरोपॉलिमर नियमित रूप से कार्बनिक और धात्विक निक्षालन योग्य पदार्थों का परिचय देते हैं। यह रासायनिक ऑफ-गैसिंग संवेदनशील विश्लेषणात्मक और जैविक प्रक्रियाओं से भारी समझौता करता है। ऑपरेटरों को अक्सर इन अदृश्य संदूषकों का पता बहुत देर से चलता है। प्रबंध करते समय उच्च शुद्धता द्रव स्थानांतरण , परिशुद्धता सख्ती से गैर-परक्राम्य बनी हुई है। घटिया सामग्री कठोर रासायनिक तनाव के तहत चुपचाप टूट जाती है। वे खतरनाक सूक्ष्म कणों को सीधे मुख्य द्रव धारा में बहा देते हैं।

बायोप्रोसेसिंग अत्यंत अद्वितीय सोर्शन और विरूपण जोखिम प्रस्तुत करता है। कई मानक पॉलिमर लाइनें सक्रिय फार्मास्युटिकल अवयवों (एपीआई) को सीधे अपनी आंतरिक दीवारों में अवशोषित करती हैं। यह सामग्री अवशोषण रासायनिक रूप से इच्छित द्रव सांद्रता को बदल देता है। इसके अलावा, पाइपिंग अक्सर तीव्र क्रमिक वृत्तों में सिकुड़नेवाला पंपिंग दबाव के तहत विकृत हो जाती है। ऐसी भौतिक विकृति आंतरिक व्यास को स्थायी रूप से बदल देती है। यह पैकेजिंग के दौरान आपकी अंतिम-भरण खुराक सटीकता को काफी कम कर देता है।

पिघले-प्रक्रिया योग्य फ़्लोरोपॉलिमर इन मुद्दों का एक निश्चित इंजीनियरिंग समाधान प्रदान करते हैं। पेरफ्लूरोअल्कोक्सी (पीएफए) और फ्लोरिनेटेड एथिलीन प्रोपलीन (एफईपी) दोनों उन्नत पिघल-एक्सट्रूज़न से गुजरते हैं। निर्माता इन्हें बेहद लंबी निरंतर लंबाई में उत्पादित करते हैं। यह सतत प्रक्रिया उच्च जोखिम वाली मैन्युअल स्प्लिसिंग की आवश्यकता को समाप्त कर देती है। पारंपरिक पेस्ट-एक्सट्रूडेड पीटीएफई को बार-बार यांत्रिक जोड़ों की आवश्यकता होती है। वे जोड़ खतरनाक मृत-पैर बनाते हैं जहां बैक्टीरिया और कण अनिवार्य रूप से जमा होते हैं।

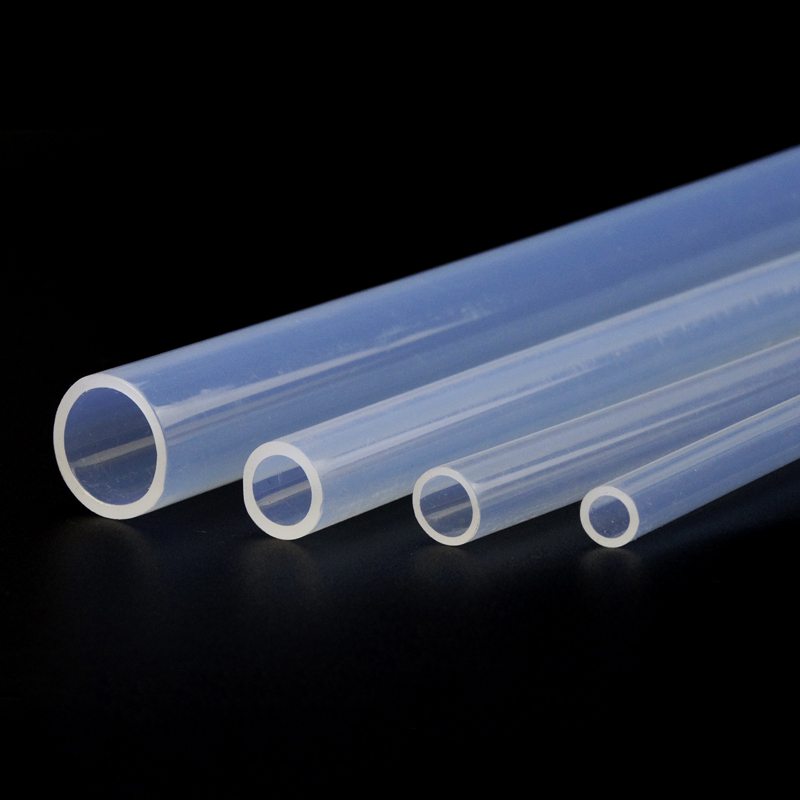

बेसलाइन फॉर्मूलेशन: पीएफए ​​ट्यूब बनाम एफईपी ट्यूब

दोनों सामग्रियां विशिष्ट और अत्यधिक लाभप्रद आणविक समानताएं साझा करती हैं। वे लगभग सार्वभौमिक रासायनिक जड़ता और असाधारण ढांकता हुआ ताकत प्रदान करते हैं। वे अविश्वसनीय रूप से कम सतह घर्षण गुणांक प्रदर्शित करते हैं। उनके रासायनिक फॉर्मूलेशन औद्योगिक प्लास्टिसाइज़र से पूरी तरह मुक्त रहते हैं। इनमें बिल्कुल भी पशु-व्युत्पन्न सामग्री नहीं है, जो सख्त बीएसई/टीएसई-मुक्त नियामक अनुपालन सुनिश्चित करता है।

यहां मानक FEP प्रोफ़ाइल पर नज़दीकी नज़र डाली गई है:

• यह TFE और HFP मोनोमर्स के सच्चे सह-पॉलिमर के रूप में कार्य करता है।

• यह असाधारण ऑप्टिकल स्पष्टता और उत्कृष्ट यूवी ट्रांसमिशन क्षमताएं प्रदान करता है।

• इसमें लगभग 4000 पीएसआई की थोड़ी कम तन्य शक्ति है।

• मजबूत उच्च-ताप ​​विकल्पों की तुलना में इसमें मध्यम तापीय छत होती है।

इसके विपरीत, मानक पीएफए ​​प्रोफाइल विशिष्ट हेवी-ड्यूटी लाभ प्रदान करता है:

• इंजीनियरों ने इसे PTFE के थर्मल और रासायनिक प्रदर्शन से बिल्कुल मेल खाने के लिए डिज़ाइन किया है।

• यह लंबे समय तक निर्बाध फैक्ट्री एक्सट्रूज़न के लिए उत्कृष्ट पिघल-प्रक्रियाशीलता बनाए रखता है।

• यह लगभग 4200 पीएसआई की लगातार उच्च तन्यता ताकत प्रदान करता है।

• इसमें प्रवाह नियंत्रण के लिए उल्लेखनीय रूप से चिकनी आंतरिक सतह फिनिश है।

• यह लंबे समय तक औद्योगिक गर्मी के तहत तनाव-क्रैकिंग के प्रति बेहतर प्रतिरोध दिखाता है।

ए निर्दिष्ट करना पीएफए ​​एफईपी ट्यूब को इन आधारभूत विशेषताओं को सावधानीपूर्वक संतुलित करने की आवश्यकता होती है। आपको एक की संरचनात्मक कठोरता को दूसरे की ऑप्टिकल स्पष्टता के मुकाबले तौलना चाहिए। हम निर्णय लेने से पहले आपके विशिष्ट पर्यावरणीय तनावों का मूल्यांकन करने की सलाह देते हैं।

आक्रामक रासायनिक प्रसंस्करण के लिए पीएफए ​​ट्यूबों का मूल्यांकन

आक्रामक विनिर्माण वातावरण वास्तव में असम्बद्ध तापीय स्थिरता की मांग करता है। स्टैन्डर्ड पीएफए ​​ट्यूब 260°C (500°F) पर निरंतर सेवा आसानी से संभालती है। यह आराम से 4.5 बार गेज तक सक्रिय संतृप्त भाप का सामना कर सकता है। यह तीव्र थर्मल लचीलापन फ़्लैश-हीटिंग चक्रों के दौरान विनाशकारी सामग्री को नरम होने से रोकता है। इस पॉलिमर को सही तरीके से लगाने पर आपको शायद ही कभी गर्मी से होने वाली दरारें दिखाई देती हैं।

सेमीकंडक्टर और अल्ट्रा-हाई प्योरिटी (यूएचपी) विनिर्माण सुविधाएं इन विशिष्ट पॉलिमर पर बहुत अधिक निर्भर करती हैं। सख्त SEMI F-57 मानकों के अनुरूप उच्च शुद्धता वाले ग्रेड यहां पूरी तरह से अनिवार्य हैं। वे प्रतिदिन अल्ट्रा-शुद्ध पानी (यूपीडब्ल्यू) और अपघर्षक सीएमपी घोल को सुरक्षित रूप से संभालते हैं। वे हाइड्रोफ्लोरिक और गर्म सल्फ्यूरिक एसिड जैसे अत्यधिक संक्षारक पदार्थों का परिवहन करते हैं। वे लाइन में कोई सूक्ष्म कण दोष लाए बिना इस रासायनिक परिवहन को प्राप्त करते हैं।

अत्यधिक रासायनिक प्रसंस्करण के लिए अक्सर मजबूत उच्च-अवरोधक प्रौद्योगिकी उन्नयन की आवश्यकता होती है। मानक दीवारें कभी-कभी समय के साथ आक्रामक एजेंटों के सूक्ष्म प्रवेश की अनुमति देती हैं। निर्माता अक्सर मानक लाइनों को विशेष उच्च-अवरोधक फॉर्मूलेशन में अपग्रेड करते हैं। ये उन्नत वेरिएंट हाइड्रोक्लोरिक एसिड जैसे आक्रामक एजेंटों के प्रवेश को महत्वपूर्ण रूप से दबा देते हैं। वे आसपास के संवेदनशील उपकरणों और कर्मियों को अदृश्य संक्षारक गैस रिसाव से बचाते हैं।

एफईपी: फार्मास्युटिकल ट्रांसफर ट्यूबिंग के लिए मानक

चिकित्सा और जैविक अनुप्रयोग पूर्ण जैव अनुकूलता और कठोर नसबंदी सत्यापन की मांग करते हैं। स्टैन्डर्ड एफईपी ट्यूब सख्त एफडीए और यूएसपी कक्षा VI मानकों को पूरी तरह से पूरा करती है। सुविधाएं बार-बार इन लाइनों को उनकी यांत्रिक अखंडता को कम किए बिना निष्फल करती हैं। वे बार-बार आटोक्लेव चलाने, तीव्र गामा विकिरण और एथिलीन ऑक्साइड (ईटीओ) उपचार से आराम से बच जाते हैं।

स्वचालित बाँझ भरने की प्रक्रियाओं के लिए अत्यधिक सटीक वॉल्यूमेट्रिक नियंत्रण की आवश्यकता होती है। एफईपी नियंत्रित क्लीनरूम वातावरण के तहत अत्यधिक विशिष्ट संरचनात्मक कठोरता प्रदान करता है। यह सटीक कठोरता सक्रिय क्रमिक वृत्तों में सिकुड़नेवाला पंपिंग चक्र के दौरान लाइन विस्तार को कम करती है। कम विस्तार स्वचालित बाँझ वितरण प्रणालियों में अद्वितीय सटीकता सुनिश्चित करता है। आप अत्यधिक संवेदनशील तरल दवाओं के लिए विश्वसनीय, दोहराने योग्य तरल खुराक प्राप्त करते हैं।

इसके अलावा, अधिकतम पारदर्शिता विनिर्माण के दौरान विशिष्ट दृश्य निरीक्षण लाभ प्रदान करती है। ऑपरेटर वास्तविक समय में सक्रिय द्रव प्रवाह की आसानी से निगरानी करते हैं। अंतिम पैकेजिंग तक पहुंचने से पहले वे खतरनाक सूक्ष्म हवा के बुलबुले का तुरंत पता लगा लेते हैं। वे आत्मविश्वास से आंतरिक सफाई प्रक्रियाओं को दृष्टिगत रूप से सत्यापित करते हैं। महंगे वैक्सीन बैचों और नाजुक सेल कल्चर मीडिया का परिवहन करते समय यह स्पष्टता आवश्यक साबित होती है। यह पूरी तरह से कार्य करता है फार्मास्युटिकल ट्रांसफर टयूबिंग । उच्च जोखिम वाले नैदानिक ​​वातावरण में

उन्नत कॉन्फ़िगरेशन: दोहरी-दीवार और कस्टम एक्सट्रूज़न

खतरनाक सामग्रियों के परिवहन के लिए अक्सर कई संरचनात्मक विफलता-तिजोरियों की आवश्यकता होती है। मानक एकल-दीवार रासायनिक प्रतिरोधी टयूबिंग पर्याप्त नहीं हो सकती है। अत्यधिक विषैले रसायनों के लिए अत्यधिक वातावरण मानव ऑपरेटरों और आस-पास की महंगी मशीनरी की सुरक्षा के लिए स्तरित अतिरेक की मांग करता है।

अत्यधिक जोखिमों को कम करने के लिए इंजीनियर अक्सर उन्नत दोहरी रोकथाम आर्किटेक्चर लागू करते हैं। वे शुद्ध, अक्रिय द्रव संपर्क के लिए यूएचपी पीएफए ​​आंतरिक परत का उपयोग करते हैं। वे इस आंतरिक कोर को अत्यधिक टिकाऊ FEP बाहरी परत के अंदर सुरक्षित रूप से जैकेट करते हैं। यह विशिष्ट संरचना एक पारदर्शी, अत्यधिक लचीला रोकथाम अवरोध प्रदान करती है। यह तेजी से दृश्य पहचान की अनुमति देते हुए संभावित आंतरिक लीक को तुरंत पकड़ लेता है।

पिघल-प्रसंस्करण स्वाभाविक रूप से उत्पादन के दौरान अत्यधिक प्रोफ़ाइल अनुकूलनशीलता की अनुमति देता है। सुविधाओं के लिए अक्सर साधारण गोल आकृतियों से कहीं अधिक विशिष्ट कस्टम आकारिकी की आवश्यकता होती है। निर्माता महत्वपूर्ण स्थानिक पदचिह्न को बचाने के लिए ले-फ्लैट प्रोफाइल का उत्पादन करते हैं। वे अत्यधिक नाजुक कैथेटर अनुप्रयोगों के लिए जटिल मल्टी-लुमेन प्रोफाइल निकालते हैं। वे नियमित रूप से विशेष ताप-सिकुड़न विन्यास भी बनाते हैं। ये कस्टम आकार नाजुक विश्लेषणात्मक उपकरण और संवेदनशील इलेक्ट्रॉनिक सेंसर को पूरी तरह से समाहित करते हैं।

इंजीनियर का चयन ढांचा और शॉर्टलिस्टिंग तर्क

सही सामग्री का चयन करने के लिए एक सख्त तार्किक ढांचे की आवश्यकता होती है। आपको तापमान की बाधाओं, पूर्ण शुद्धता की मांगों और सख्त पूंजी परियोजना सीमाओं पर ध्यान देना होगा। हम इंजीनियरिंग के अति-विनिर्देशन को रोकने के लिए एक संरचित विश्लेषणात्मक दृष्टिकोण का पालन करने की सलाह देते हैं।

1. तापमान बनाम बजट ट्रेड-ऑफ़ का विश्लेषण करें: पहले अपना अधिकतम निरंतर ऑपरेटिंग तापमान स्थापित करें। यदि तापमान 200°C (392°F) से अधिक हो या आक्रामक थर्मल साइक्लिंग शामिल हो, तो PFA एकमात्र व्यवहार्य विकल्प रहता है। 200 डिग्री सेल्सियस से नीचे के अनुप्रयोगों के लिए उच्च लाइन दृश्यता और सख्त प्रारंभिक पूंजी नियंत्रण की आवश्यकता होती है, इसके बजाय एफईपी निर्दिष्ट करें।

2. सख्त सुरक्षा मार्जिन की गणना करें: किसी भी पॉलिमर सिस्टम को उसके निर्धारित कमरे के तापमान के विस्फोट दबाव पर कभी भी संचालित न करें। आपको विशिष्ट तापमान सुधार कारकों को कठोरता से लागू करना होगा। सिस्टम डिज़ाइन के दौरान नियमित रूप से सख्त सुरक्षा अनुपात लागू करें। तरल पदार्थों के विस्फोट दबाव के लगभग 16% (1/6) पर अपने अधिकतम परिचालन दबाव की गणना करें। संपीड़ित गैसों के लिए विस्फोट दबाव का 25% (1/4) उपयोग करें।

3. महत्वपूर्ण शुद्धता आवश्यकताओं का आकलन करें: दोनों आधारभूत सामग्रियां मानक एफडीए और यूएसपी अनुपालन को आसानी से पूरा करती हैं। हालाँकि, अल्ट्रा-लो एक्सट्रैक्टेबल्स की मांग करने वाली प्रक्रियाओं को सावधानीपूर्वक सामग्री उन्नयन की आवश्यकता होती है। सब-7एनएम सेमीकंडक्टर नोड्स या अत्यधिक संवेदनशील प्रयोगशाला मास स्पेक्ट्रोमेट्री सिस्टम को बिल्कुल सत्यापित यूएचपी पीएफए ​​ग्रेड की आवश्यकता होती है।

हमने आपके प्रारंभिक मूल्यांकन को सरल बनाने के लिए एक आधारभूत संदर्भ चार्ट संकलित किया है। मुख्य प्रदर्शन सीमा की त्वरित तुलना करने के लिए इस विशिष्ट मैट्रिक्स का उपयोग करें।

निष्कर्ष

उन्नत फ़्लोरोपॉलीमर पाइपिंग निर्दिष्ट करना एक अत्यधिक रणनीतिक इंजीनियरिंग निर्णय है। इसके लिए थर्मल सीमा, कड़ी शुद्धता की मांग और व्यापक परिचालन सुरक्षा को संतुलित करने की आवश्यकता होती है। अधिक निर्दिष्ट करने से आपकी आरंभिक पूंजी उपकरण लागत अनावश्यक रूप से बढ़ जाती है। इसके विपरीत, कम निर्दिष्ट करना विनाशकारी प्रणाली विफलता और गंभीर रासायनिक खतरे को आमंत्रित करता है।

आपकी अंतिम विनिर्देश प्रक्रिया का मार्गदर्शन करने के लिए यहां महत्वपूर्ण उपाय दिए गए हैं:

• अत्यधिक थर्मल भार और अत्यधिक आक्रामक रासायनिक प्रसंस्करण वातावरण के लिए पीएफए ​​को सख्ती से आरक्षित करें।

• जब आपको अधिकतम ऑप्टिकल स्पष्टता और सटीक वॉल्यूमेट्रिक खुराक सत्यापन की आवश्यकता हो तो एफईपी तैनात करें।

• हमेशा प्रक्रिया तरल पदार्थ और गैस दोनों के लिए सख्त अनुपात का उपयोग करके सुरक्षित कामकाजी दबाव की गणना करें।

• अत्यधिक विषैले या पर्यावरणीय रूप से खतरनाक सामग्रियों का परिवहन करते समय दोहरे-नियंत्रण आर्किटेक्चर का उपयोग करें।

आज ही अपने एप्लिकेशन के निरंतर परिचालन तापमान और रासायनिक एक्सपोज़र सीमाओं को सत्यापित करके सीधी कार्रवाई करें। अपने विनिर्माण भागीदार से तुरंत व्यापक सामग्री सत्यापन गाइड और अनुपालन प्रमाणपत्र का अनुरोध करें। अपने अंतिम सिस्टम स्केल-अप को शुरू करने से पहले कठोर इन-हाउस दबाव और विसर्जन परीक्षण करने के लिए भौतिक सामग्री के नमूने मांगें।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: पारंपरिक पीटीएफई टयूबिंग के स्थान पर पीएफए ​​या एफईपी क्यों चुनें?

ए: जबकि पीटीएफई में उत्कृष्ट रासायनिक और थर्मल प्रतिरोध है, यह पेस्ट-एक्सट्रूडेड है, जिसके परिणामस्वरूप सूक्ष्म-छिद्रपूर्ण संरचना और सीमित निरंतर लंबाई होती है। पीएफए ​​और एफईपी पिघले हुए हैं, जो काफी चिकनी, कम छिद्रपूर्ण आंतरिक दीवारें (संदूषण जोखिम को कम करने), लंबे समय तक निरंतर लंबाई और बेहतर पारदर्शिता प्रदान करते हैं।

प्रश्न: क्या एफईपी टयूबिंग निरंतर उच्च दबाव वाले वातावरण को संभाल सकती है?

ए: एफईपी अत्यधिक लचीला है लेकिन निरंतर अत्यधिक उच्च दबाव वाले संचालन के लिए अनुशंसित नहीं है। उच्च दबाव और रासायनिक जड़ता दोनों की आवश्यकता वाले अनुप्रयोगों के लिए, प्रबलित पीएफए, विशेष उच्च-अवरोधक फॉर्मूलेशन, या स्टेनलेस-स्टील ब्रेडेड वेरिएंट की आवश्यकता होती है।

प्रश्न: नसबंदी फार्मास्युटिकल ट्रांसफर टयूबिंग के जीवनकाल को कैसे प्रभावित करती है?

उत्तर: पीएफए ​​और एफईपी दोनों सामान्य नसबंदी विधियों का सामना करते हैं। पीएफए ​​सैकड़ों अत्यधिक ताप/शीतलन चक्रों (जैसे बार-बार ऑटोक्लेविंग) के दौरान धातु की थकान और तनाव दरार के प्रति बेहतर प्रतिरोध प्रदर्शित करता है, जिससे यह हेवी-ड्यूटी पुन: प्रयोज्य असेंबलियों के लिए लंबे समय तक चलने वाला निवेश बन जाता है।
