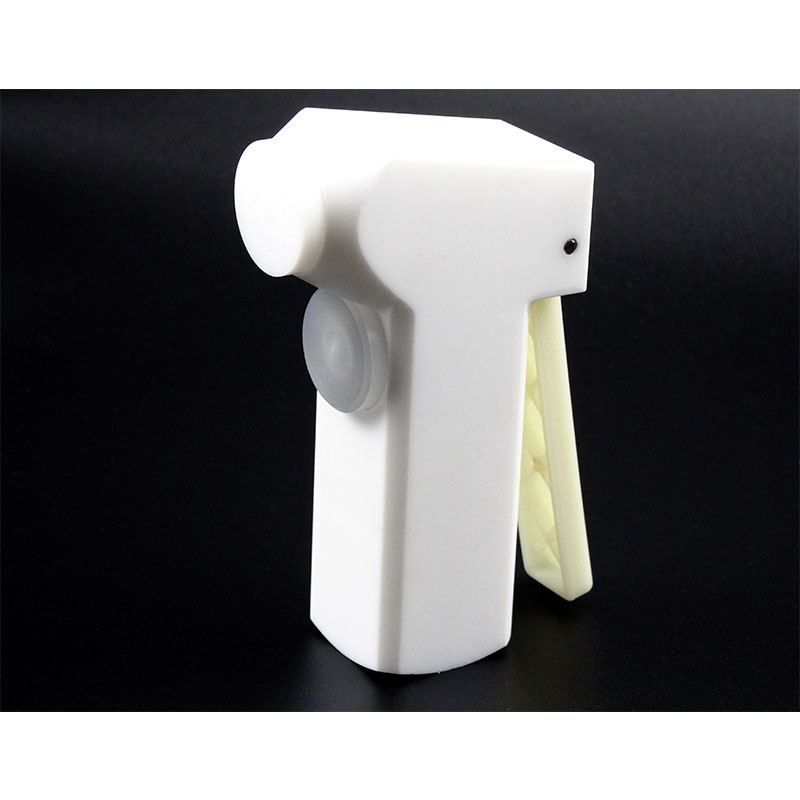

Pistole di risciacquo in PTFE per applicazioni di pulizia solare e semiconduttori

La posta in gioco operativa sulla panchina bagnata è incredibilmente alta. La contaminazione submicronica può rovinare interi lotti di produzione. La contaminazione incrociata chimica provoca facilmente devastanti perdite di rendimento. Questi rischi affliggono sia la fabbricazione di semiconduttori che quella fotovoltaica (PV). Non puoi permetterti semplici errori in questi ambienti delicati.

Le apparecchiature standard per la movimentazione dei fluidi spesso falliscono in ambienti ultra puri. I componenti metallici subiscono una rapida corrosione. La plastica di qualità inferiore rilascia particelle nei flussi chimici. Le valvole mal progettate favoriscono l’accumulo di batteri aggressivi. Le guarnizioni standard degradano e rilasciano contaminanti direttamente sui substrati. I facility manager e gli ingegneri di processo hanno bisogno di alternative superiori. È necessario valutare la dinamica dei fluidi, l'integrità strutturale e la purezza dei materiali.

Questa guida tecnica ti aiuterà a selezionare l'ideale Pistola di risciacquo in PTFE per la tua struttura. Esploreremo la chimica critica dell'acqua pura. Imparerai a conoscere i moderni progetti igienici. Descriveremo inoltre in dettaglio i requisiti applicativi specifici. Seguendo questi principi è possibile proteggere gli ambienti di processo dai rischi di contaminazione nascosta.

Punti chiave

• Necessità materiale: l'acqua DI ultrapura causa la 'carenza di ioni' nei componenti metallici; PTFE e PFA vergini sono obbligatori per le parti bagnate per prevenire la lisciviazione di ioni.

• Imperativi di progettazione: i moderni design igienici eliminano gli O-ring e lo spazio morto interno per prevenire l'accumulo di batteri e l'intrappolamento di particelle.

• Specifiche dell'applicazione: la valutazione dell'erogazione di azoto rispetto a quella liquida richiede convalide strutturali diverse (ad esempio, prevenzione delle perdite di trigger per N2 rispetto a percorsi di ricircolo per acqua DI).

La chimica della contaminazione: perché l'acqua DI e gli acidi aggressivi richiedono PTFE puro

Il controllo della contaminazione inizia a livello molecolare. Le camere bianche utilizzano fluidi altamente raffinati. Questi fluidi interagiscono in modo aggressivo con l'ambiente circostante. È necessario comprendere questi comportamenti chimici. Questa conoscenza garantisce la corretta selezione dell'attrezzatura.

Il principio della 'fame di ioni'.

L'acqua deionizzata (DI) ad elevata purezza si comporta in modo unico. Il processo di purificazione rimuove tutti gli ioni dall'acqua. Rimuove sodio, calcio e ferro. Ciò lascia l'acqua strutturalmente 'affamata'. Cerca attivamente ioni sostitutivi per raggiungere l'equilibrio. Chiamiamo questo fenomeno 'fame di ioni'.

Quando l'acqua DI tocca le superfici metalliche, attira in modo aggressivo gli ioni. Ciò provoca una rapida e catastrofica corrosione del metallo. Gli ioni metallici entrano quindi nel flusso del fluido. Rovinano i tuoi wafer di silicio. È necessario impedire completamente questa interazione. Un dedicato La pistola a spruzzo per acqua deionizzata si basa su fluoropolimeri puri. Il PTFE vergine fornisce una barriera non conduttiva e che non rilascia liquidi. È l’unica soluzione praticabile a lungo termine. Il PTFE ignora la richiesta di ioni. Mantiene la tua acqua DI incontaminata.

Resistenza chimica nella lavorazione a umido

La lavorazione a umido prevede l'utilizzo di prodotti chimici altamente aggressivi. Usi spesso acido fluoridrico (HF). Utilizzi miscele di incisione Piranha. Le fasi di pulizia dell'RCA richiedono solventi aggressivi. Qui la plastica standard si degrada rapidamente. Si gonfiano, si spezzano o si dissolvono.

Il PTFE mostra una straordinaria inerzia chimica. I legami carbonio-fluoro sono incredibilmente forti. Resistono agli attacchi chimici di praticamente tutti gli acidi industriali. Il PTFE non si degrada nel tempo. Non rilascia mai particelle inferiori al micron nel flusso chimico. Questo protegge le vostre delicate microstrutture da difetti fisici.

Stabilità termica sotto pressione

Le variazioni di temperatura aggiungono uno stress significativo ai sistemi fluidi. Molti protocolli di pulizia richiedono temperature del fluido elevate. L'acqua DI calda migliora l'efficienza di rimozione del particolato. Accelera le reazioni chimiche durante la preparazione della superficie del wafer.

Le vostre attrezzature per la movimentazione devono mantenere l'integrità strutturale. I requisiti di temperatura operativa spesso raggiungono i 93°C (200°F). I materiali di qualità inferiore si deformano a questi estremi. Il PTFE mantiene la sua stabilità dimensionale. Gestisce i cicli termici senza compromettere le guarnizioni interne. Ciò garantisce la sicurezza costante dell'operatore e un'erogazione prevedibile del fluido.

Criteri di valutazione fondamentali per una pistola per la pulizia dei semiconduttori

Procurarsi un affidabile la pistola per la pulizia dei semiconduttori richiede una rigorosa valutazione tecnica. Non puoi fare affidamento solo sull’aspetto visivo. È necessario verificare le scelte ingegneristiche interne. Questi meccanismi dettano le prestazioni a lungo termine.

Isolamento totale dei media

I meccanismi di attuazione richiedono solitamente componenti metallici. Le molle forniscono la tensione necessaria per i grilletti. Tuttavia, il metallo non deve mai entrare in contatto con i fluidi di processo. L’isolamento totale dei media è assolutamente obbligatorio.

Gli ingegneri ottengono questo risultato utilizzando diaframmi lavorati con precisione. Queste barriere separano la camera meccanica dal percorso del fluido. Il fluido entra in contatto solo con superfici di fluoropolimero vergine. Se una sorgente si degrada, i detriti rimangono isolati. Non raggiunge mai l'ambiente di processo critico.

Eliminazione dello spazio morto

La geometria interna detta l'igiene. I design tradizionali delle valvole creano angoli interni acuti. Il fluido ristagna in queste aree. Chiamiamo queste aree 'spazio morto'. I batteri prosperano nell'acqua pura e stagnante. Formano biofilm. Questi biofilm rilasciano nel tempo massicci carichi di particolato.

Le attrezzature moderne sostengono l'ingegneria senza guarnizioni. Dovresti evitare gli O-ring standard. Gli O-ring si degradano e ospitano batteri. Le camere interne lavorate con precisione uniformano i percorsi del flusso. Non lasciano spazio all'intrappolamento dei liquidi. Questo design sopprime efficacemente la moltiplicazione batterica.

Specifiche di pressione e portata

Le reti di fluidi per camere bianche funzionano sotto pressione continua. Gli strumenti di erogazione devono corrispondere in modo sicuro a queste dinamiche del sistema. Stabilisci rigorose linee guida di settore per i tuoi appalti.

1. Identificare la pressione massima della linea nella vostra struttura.

2. Selezionare l'attrezzatura che supera tali parametri.

3. Garantire portate costanti durante l'attuazione prolungata.

4. Verificare i protocolli di test di fabbrica per la resistenza allo scoppio.

Un progetto adeguatamente progettato la pistola di risciacquo resistente agli agenti chimici tollera una forza notevole. Dovrebbe gestire in sicurezza una pressione massima compresa tra 75 e 80 psig. Questa classificazione garantisce un funzionamento sicuro e affidabile in diverse configurazioni di banco bagnato.

Integrazione di filtrazione

I filtri a monte catturano la maggior parte dei contaminanti sfusi. Tuttavia, le reti di tubazioni continuano a generare microparticelle. La filtrazione nel punto di utilizzo offre la linea di difesa finale. Le unità di filtraggio integrate catturano i particolati nocivi.

Cerca filtri a membrana in PTFE integrati da 0,5 µm. Questi elementi si trovano subito prima dell'ugello di erogazione. Catturano qualsiasi cosa spostata all'interno del tubo. Garantiscono la massima purezza appena prima che il fluido raggiunga la cella solare.

Configurazioni specifiche per l'applicazione: erogazione di liquidi e scarico di gas

Mezzi diversi richiedono architetture di valvole fondamentalmente diverse. I gas si comportano diversamente dai liquidi. È necessario allineare l'ingegneria interna con il mezzo specifico. Un approccio universale spesso si traduce in fallimenti sistemici.

Pistole ad acqua DI a ricircolo

L’acqua stagnante rimane la più grande minaccia batterica. Un tubo standard senza uscita consente all'acqua di rimanere inattiva. I sistemi a ricircolo risolvono questo difetto strutturale. Mantengono un movimento fluido continuo.

In questi modelli specializzati, l'acqua pura scorre costantemente. Viaggia lungo la linea di rifornimento. Entra nel corpo della pistola. Circola fino alla sede di tenuta. Quindi, ritorna attraverso una linea separata. L'acqua non smette mai di muoversi. Questo lavaggio continuo nega ai batteri le condizioni stagnanti di cui hanno bisogno.

Meccanismi di gestione dell'azoto

Lo scarico dell’azoto presenta sfide uniche. Le molecole di gas sfuggono facilmente agli spazi microscopici. I pulsanti tradizionali faticano a contenere il gas pressurizzato. Sviluppano gravi perdite nel tempo.

Quando si seleziona a pistola a spruzzo con azoto , ispezionare il design della valvola. È necessario richiedere architetture anti-leak specifiche. I progetti avanzati utilizzano valvole a otturatore specializzate. Questi meccanismi utilizzano la pressione del gas per rafforzare la tenuta. Quanto più forte è la spinta dell'azoto, tanto più stretta diventa la tenuta. Ciò elimina completamente le perdite di gas dannose.

Personalizzazione e progettazione degli ugelli

I modelli di spruzzo influiscono drasticamente sui risultati del processo. Un flusso violento può frantumare le delicate strutture di silicio. Una ventola ampia potrebbe spruzzare acidi pericolosi sugli operatori. Gli ugelli intercambiabili forniscono la flessibilità necessaria.

Le connessioni filettate consentono un rapido cambio degli ugelli. È possibile collegare ugelli allungati antispruzzo. Sono perfetti per un'attenta erogazione dell'acido. Puoi inserirli direttamente nei bagni chimici. Ciò impedisce il pericoloso rimbalzo del fluido. Altri processi richiedono ugelli nebulizzatori. È possibile personalizzare l'esatto metodo di consegna in base al substrato.

Tabella comparativa delle applicazioni

Il grafico seguente riassume la specifica attenzione ingegneristica richiesta per le applicazioni con liquidi rispetto a quelle con gas.

Standard di conformità per l'ecologia dei tubi flessibili e per le camere bianche

Il dispenser rappresenta solo la metà del sistema. Il tubo di mandata ha la stessa importanza. Un eccellente dispenser collegato a un tubo degradante garantisce la contaminazione. Devi curare un'ecologia completa dei fluoropolimeri.

Matrice di selezione dei materiali per tubi

Diversi polimeri offrono vantaggi distinti. È necessario bilanciare flessibilità, resistenza alla temperatura e livelli estraibili. L'utilizzo del materiale sbagliato per i tubi comporta gravi rischi.

Considera i parametri di processo specifici. La FEP offre un'eccellente trasparenza. Il PFA offre una levigatezza superficiale superiore. Questa levigatezza impedisce l'adesione delle microparticelle. Il PTFE fornisce la barriera chimica definitiva. Abbina il polimero alle tue specifiche esigenze di panca bagnata.

Protocolli di imballaggio per camere bianche

L’approvvigionamento implica una logistica rigorosa. Un puro La pistola a spruzzo in PTFE perde ogni valore se contaminata durante il trasporto. I residui di produzione compromettono facilmente gli ambienti delle camere bianche. È necessario verificare gli standard di imballaggio di fabbrica.

I produttori rispettabili seguono protocolli rigorosi. Eseguono lavaggi intensivi con acqua DI. Essiccano i componenti utilizzando azoto ultrapuro. Assemblano tutto all'interno di camere bianche certificate. Infine, imballano gli articoli in un doppio imballaggio in plastica per camere bianche da 4 mil. Ciò garantisce che l'attrezzatura arrivi intatta. I tuoi operatori possono pulire la borsa esterna nella sala vestizione. Portano la sacca interna sterile direttamente sul banco umido.

Conclusione

Specificare gli accessori per la gestione dei fluidi è una misura fondamentale per la protezione del rendimento. Non si tratta mai di un acquisto di hardware generico. Le vostre operazioni su banco bagnato richiedono prestazioni dei materiali impeccabili. La contaminazione submicronica distrugge la redditività. È necessario dare priorità alla purezza assoluta del materiale.

Consigliare ai team di procurement di verificare i punti critici attuali della struttura. Osserva attentamente la crescita batterica nelle linee DI. Identificare perdite persistenti di N2. Prendere nota dell'affaticamento dell'operatore durante i turni lunghi. Seleziona fornitori che offrono valori nominali di pressione verificati. Richiedono percorsi dei fluidi totalmente isolati. Insistere sulle parti a contatto con il fluido in PTFE e PFA vergini.

Agisci immediatamente per proteggere i tuoi processi. Incoraggiare gli ingegneri di processo a richiedere schede tecniche dettagliate. Esaminare attentamente le matrici di compatibilità chimica. Richiedi unità campione per test pilota. Valuta questi dispositivi nel tuo specifico ambiente umido prima dell'implementazione completa. Test rigorosi prevengono futuri disastri produttivi.

Domande frequenti

D: Qual è la pressione operativa massima per una pistola di risciacquo in PTFE standard?

R: I dispositivi di alta qualità sono generalmente progettati per valori compresi tra 75 e 80 psig. Questa robusta pressione nominale garantisce un funzionamento sicuro e affidabile su diversi sistemi di fluidi pressurizzati per camere bianche senza il rischio di guasti strutturparete divisoria, eliminando il rischio di movimento o perdite nel tempo. Questo design consente inoltre un facile accesso a entrambi i lati della connessione per la manutenzione e l'ispezione di routine, riducendo i tempi di fermo del sistema.

D: Perché utilizzare pistoni in PVDF in una pistola a spruzzo in PTFE?

R: Il PVDF offre un'eccellente resistenza meccanica. Riduce al minimo l'attrito interno e l'usura durante l'azionamento. Inoltre, il PVDF è altamente resistente alla crescita batterica. Si integra perfettamente con la suprema inerzia chimica del corpo principale in PTFE.

D: In che modo le pistole a spruzzo a ricircolo prevengono la crescita batterica?

R: Eliminano le 'gambe morte' interne. Il design mantiene un flusso continuo di acqua DI attraverso la camera fino alla sede di tenuta. Questo lavaggio costante nega ai batteri le condizioni di fluido stagnante di cui hanno bisogno per moltiplicarsi.

D: Queste pistole di risciacquo possono gestire acqua DI calda?

R: Sì. I gruppi PTFE e PFA di alta qualità possono gestire facilmente temperature del fluido estreme. A seconda del design specifico della valvola e della guarnizione, in genere funzionano in sicurezza in intervalli compresi tra -17°C e 93°C.
