Come scegliere i connettori PVDF per le linee di trasferimento di liquidi corrosivi

Nel mondo ad alto rischio del trasferimento di fluidi corrosivi, il guasto del connettore rappresenta una grave minaccia operativa. Spesso costituisce la fonte primaria di perdite catastrofiche, rischi immediati per la sicurezza ambientale e tempi di inattività non programmati del sistema. La selezione dei componenti giusti va ben oltre la semplice identificazione di un materiale fluoropolimerico. È necessario adottare un approccio ingegneristico rigoroso per garantire l'integrità del sistema a lungo termine.

Specificare questi componenti cruciali richiede l’allineamento di più variabili tecniche. È necessario abbinare i gradi dei polimeri, i metodi di giunzione e i progetti meccanici direttamente alle concentrazioni chimiche specifiche. Inoltre, è necessario valutare le fluttuazioni estreme della temperatura e le pressioni operative dinamiche. Un processo di selezione superficiale porta spesso a scoppi pericolosi o a un rapido degrado del materiale in ambienti industriali difficili.

Questa guida fornisce agli ingegneri e ai team di procurement un quadro rigoroso e basato sull'evidenza. Il nostro obiettivo è aiutarvi a valutare e specificare le soluzioni corrette per applicazioni industriali impegnative. Imparerai come definire limiti chimici esatti, navigare tra le regole di giunzione critiche e applicare rigorosi standard di test di pressione. Il rispetto di queste linee guida garantisce la massima sicurezza e affidabilità nell'intera rete di trasferimento dei fluidi.

Punti chiave

• Confini chimici: il PVDF eccelle contro gli acidi forti e gli alogeni, ma si degrada o si gonfia in presenza di ammine forti e solventi organici polari (come MEK o acetone).

• Rigore di giunzione: a causa dell'energia superficiale eccezionalmente bassa, il PVDF non può essere incollato. I connettori devono essere integrati tramite fusione termica (presa, testa o IR) o filettatura meccanica precisa.

• Declassamento termico: sebbene il PVDF funzioni fino a 150°C, i valori di pressione devono essere ridotti in modo aggressivo all'aumentare della temperatura per prevenire affaticamento meccanico e deformazione.

• Selezione del polimero: gli acquirenti devono specificare tra omopolimero (rigido, ad alta temperatura) e copolimero (flessibile, maggiore resistenza agli urti) in base alle esigenze specifiche della pipeline.

Definizione della compatibilità chimica e dei limiti operativi

Valuta attentamente la composizione esatta del fluido prima di finalizzare qualsiasi progetto di tubazione. Un altamente specificato Il connettore resistente agli agenti chimici realizzato in PVDF prospera in condizioni notoriamente difficili. Gestisce magnificamente mezzi aggressivi come acido solforico, acido cloridrico e idrossido di sodio concentrato. Vedrai anche una longevità eccezionale in ambienti fortemente clorurati. Questi includono impianti municipali di trattamento delle acque, linee di incisione dei semiconduttori e impianti industriali di decapaggio dei metalli.

Tuttavia, è necessario applicare una lente profondamente scettica quando si esaminano le tabelle generali di compatibilità chimica. Non specificare eccessivamente i materiali alla cieca basandosi sui dati di base della resina. Il PVDF possiede vulnerabilità chimiche specifiche. Fallirà strutturalmente se lo esponi ad ammine forti o basi estreme. Inoltre, solventi organici polari come acetone o metil etil chetone (MEK) attaccano direttamente le catene polimeriche. Questi solventi provocano il rigonfiamento, l'ammorbidimento e infine la rottura del materiale sotto pressione operativa.

È inoltre necessario padroneggiare la meccanica di declassamento della temperatura e della pressione. Riconoscere l'ampia finestra operativa che va da -40°C fino a 150°C. Sottolinea una regola ingegneristica fondamentale: le alte temperature riducono drasticamente sia le soglie di resistenza chimica che la pressione di esercizio massima consentita. Il calore ammorbidisce la struttura semicristallina del polimero. Affidarsi esclusivamente ai dati della temperatura ambiente per un'applicazione ad alto calore comporterà un affaticamento meccanico prematuro e un guasto del sistema.

Migliori pratiche per la profilazione ambientale

• Richiedere dati precisi sul fluido: ottenere sempre la scheda tecnica di sicurezza del materiale (MSDS) per l'esatta miscela chimica.

• Tenere conto dei picchi di concentrazione: valutare in che modo l'evaporazione chimica o le variazioni di miscelazione potrebbero aumentare le concentrazioni di acido.

• Monitorare la generazione di calore: ricordare che le reazioni chimiche esotermiche generano calore interno, aumentando artificialmente la temperatura del fluido oltre i livelli ambientali.

Grafico di declassamento temperatura-pressione

Utilizzare la seguente tabella di base come riferimento concettuale. Consultare sempre il produttore specifico per i dati esatti della curva.

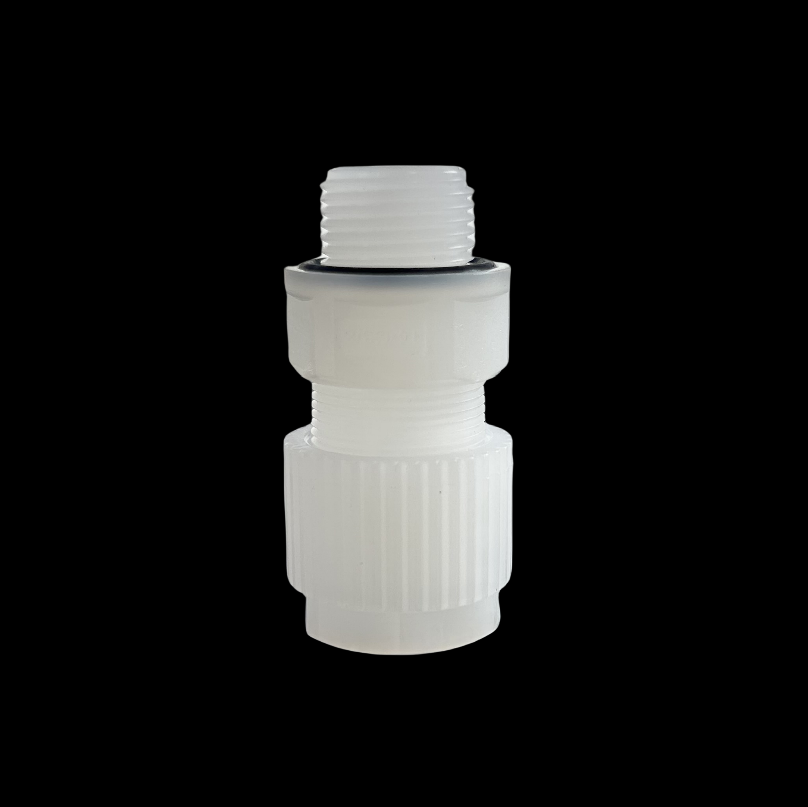

Selezione della configurazione corretta del connettore PVDF

La scelta della configurazione fisica corretta determina la manutenibilità a lungo termine della pipeline. Una norma Il connettore per tubi in PVDF funge da scelta predefinita per il percorso del fluido lineare e permanente. Gli ingegneri si affidano a questi componenti standard per cambi direzionali fissi utilizzando gomiti e T. Si adattano perfettamente alle linee di trasferimento continue e ininterrotte dove raramente si verificano guasti al sistema. Una volta fusi in posizione, formano una struttura monolitica.

Viceversa è necessario installare a Connettore di unione in PVDF in zone altamente attive e soggette a manutenzione pesante. I sindacati sono dotati di un dado filettato specializzato e di un gruppo cordiera. Consentono agli operatori di disconnettere rapidamente segmenti di tubazione senza mai tagliare il tubo primario. È necessario specificare questi componenti vicino a pompe di dosaggio chimico, valvole di controllo del flusso e unità di filtraggio. Ovunque la manutenzione periodica o lo scambio di attrezzature siano garantiti, è necessario un sindacato.

La modularità del sistema richiede hardware diverso. Scegli un affidabile Connettore rapido in PVDF per configurazioni di bypass temporaneo, linee di campionamento dei fluidi o skid di dosaggio mobili. Quando si valutano le connessioni rapide, è necessario ispezionare attentamente i loro meccanismi di tenuta interna. Valutare attentamente il materiale dell'O-ring interno. Le opzioni comuni includono FKM, Viton o gomma incapsulata in PTFE. Assicurarsi che la guarnizione interna corrisponda all'elevata resistenza chimica del corpo in PVDF per evitare scoppi nascosti della guarnizione interna.

Infine, le infrastrutture ibride richiedono un’attenta pianificazione della transizione. Quando si collegano segmenti in PVDF a tubi preesistenti in acciaio o rivestiti in FRP, utilizzare robustezza raccordi per liquidi corrosivi progettati per zone di transizione. Le connessioni flangiate offrono qui la migliore soluzione meccanica. Aiutano a gestire i diversi tassi di dilatazione termica tra plastica e metalli. L'utilizzo di anelli di supporto adeguati e sequenze precise di coppia di bulloni garantisce l'integrità strutturale in sistemi di tubazioni eterogenei.

Omopolimero vs. copolimero: specificare il grado giusto

Non è possibile trattare tutti i materiali PVDF allo stesso modo. Gli ingegneri devono distinguere tra gradi polimerici distinti per garantire la sopravvivenza meccanica. La decisione primaria prevede la scelta tra formulazioni omopolimeriche e copolimeriche. Ogni grado si comporta diversamente sotto stress fisico e temperature estreme.

Il PVDF omopolimero presenta una struttura molecolare altamente cristallina. Offre la massima rigidità del materiale e una resistenza alla trazione meccanica superiore. Inoltre, vanta la più alta resistenza alla temperatura disponibile all'interno di questa famiglia di polimeri. Gli omopolimeri eccellono nelle reti di tubazioni rigide e autonome che richiedono una deflessione pari a zero. Se avete bisogno di una tubazione per trasportare acidi ad alta pressione su lunghi tratti di fabbrica, specificate un grado di omopolimero.

Il copolimero PVDF incorpora un monomero secondario durante il processo di produzione. Questa specifica aggiunta chimica modifica radicalmente le proprietà fisiche. Aumenta drasticamente la flessibilità strutturale e la resistenza complessiva agli urti. Sebbene possieda una soglia di temperatura superiore leggermente inferiore, surclassa gli omopolimeri in ambienti dinamici. I copolimeri rimangono superiori per gli ambienti soggetti a vibrazioni di macchinari pesanti. Funzionano eccezionalmente bene anche come materiale di rivestimento estruso all'interno di infrastrutture metalliche, assorbendo senza sforzo le sollecitazioni interne.

Tabella comparativa della qualità dei materiali

Valutazione dei metodi di unione per l'integrità del sistema

Comprendere la metodologia di integrazione rappresenta l’aspetto più critico della costruzione della pipeline. Dobbiamo affrontare immediatamente la regola assoluta del 'nessuna colla'. Il PVDF possiede un'energia superficiale eccezionalmente bassa. La sua intrinseca natura antiaderente respinge attivamente tutti i tradizionali cementi solventi, primer e colle industriali. Semplicemente non è possibile legare chimicamente questi materiali insieme. Gli idraulici che tentano di utilizzare adesivi in ​​PVC su fluoropolimeri creeranno punti di perdita immediati e catastrofici.

La fusione di testa e presa rappresenta lo standard industriale comprovato per la creazione di giunti permanenti e monolitici. Questo processo richiede apparecchiature di riscaldamento specializzate. I tecnici devono fondere le estremità del polimero con precisione, richiedendo in genere temperature di 500°C o superiori. Le superfici fuse si fondono insieme sotto pressione per formare un blocco di materiale continuo.

Tuttavia, esistono fattori di rischio significativi durante la fusione manuale. Tempi di riscaldamento errati provocano profondità di fusione inadeguate, con conseguenti giunti fragili. Inoltre, un margine inadeguato per l'espansione termica durante la fase di raffreddamento provoca fessurazioni da stress interno. Queste microfessurazioni si propagano silenziosamente fino al verificarsi di un cedimento improvviso.

Le industrie avanzate richiedono protocolli più severi. La saldatura a infrarossi (IR) e senza cordone rimangono gli standard richiesti per le linee farmaceutiche e di semiconduttori ad elevata purezza. Questo metodo utilizza il riscaldamento a radiazione senza contatto. Evitando il contatto fisico diretto con le piastre metalliche calde, il processo elimina tracce di contaminazione metallica.

I vantaggi della saldatura senza cordone a infrarossi (IR):

1. Zero contaminazione da metalli: il calore radiante previene la contaminazione incrociata dovuta alle piastre riscaldanti rivestite in teflon degradate.

2. Levigatezza interna: i sistemi senza perline utilizzano una camera d'aria gonfiabile interna. Ciò appiattisce completamente il cordone di saldatura interno.

3. Prevenzione dei batteri: L'eliminazione del cordone di saldatura interno previene zone di ristagno di liquidi, riducendo drasticamente l'accumulo di biofilm.

4. Tracciabilità automatizzata: le saldatrici IR registrano digitalmente i tempi di riscaldamento e le pressioni esatti per un rigoroso controllo di qualità.

I giunti meccanici e filettati offrono soluzioni praticabili principalmente per diametri di tubazioni più piccoli o punti di transizione delle apparecchiature. In questo caso gli operatori devono esercitare la massima cautela. È necessario avvolgere generosamente i raccordi filettati utilizzando nastro in PTFE ad alta densità per ottenere una tenuta sicura. Il fattore di rischio principale riguarda il ciclo termico. I fili di metallo e di plastica si espandono a velocità diverse. Senza una gestione precisa della coppia, i giunti filettati rimangono altamente soggetti a microperdite in caso di forti sbalzi di temperatura.

Controllo di qualità e mitigazione dei rischi di installazione

La selezione impeccabile dei materiali non significa nulla senza un rigoroso controllo di qualità dell'installazione. Le installazioni di tubazioni di alta qualità richiedono tolleranze dimensionali incredibilmente rigide. I tecnici devono verificare l'allineamento preciso prima di applicare il calore. Ad esempio, risulta fondamentale mantenere una rigorosa tolleranza di 0,2 mm o meno prima della fusione di testa. Gli spazi più stretti garantiscono una miscelazione uniforme dei polimeri durante la fase critica di fusione. I tubi disallineati creano punti deboli suscettibili a picchi di pressione.

La gestione dell'espansione termica rappresenta la massima priorità per le installazioni esterne o ad alto calore. Il PVDF si espande molto più dell'acciaio al carbonio o dei metalli tradizionali se esposto al calore. Le installazioni devono utilizzare fascette stringitubo scorrevoli adeguate. È necessario fornire un supporto strutturale continuo lungo i lunghi percorsi orizzontali. Un supporto adeguato impedisce alla tubazione di cedere sotto il peso del liquido pesante. Ancora più importante, impedisce un grave accumulo di sollecitazioni direttamente sui giunti dei connettori. L'espansione non gestita fa letteralmente a pezzi i raccordi fusi nel tempo.

Infine, la standardizzazione dei protocolli di prova della pressione garantisce la sicurezza operativa. Non mettere mai in servizio una linea di trasferimento corrosiva senza aver condotto test rigorosi e documentati. Le ispezioni visive semplicemente non sono sufficienti per le linee acide.

Protocollo di test idrostatico standardizzato:

1. Spurgo del sistema: lavare l'intero sistema con acqua pulita per rimuovere la polvere ed eliminare pericolose sacche d'aria.

2. Pressurizzazione: aumentare gradualmente la pressione interna dell'acqua fino a esattamente 1,5 volte la pressione di esercizio massima prevista.

3. Fase di stabilizzazione: lasciare la tubazione sotto pressione per 3-4 ore. Ciò consente al polimero di subire uno stiramento meccanico iniziale.

4. Valutazione: applicare un rigoroso criterio di superamento. Il sistema passa solo se la caduta di pressione misura il 3% o meno, con infiltrazioni visibili assolutamente pari a zero in qualsiasi giunto.

Conclusione

La selezione di raccordi in fluoropolimero affidabili richiede una logica ingegneristica disciplinata. Basa la decisione finale sull'approvvigionamento su una sequenza rigida e ripetibile. Innanzitutto verificare la completa assenza di sostanze chimiche degradanti come ammine forti o solventi organici polari. In secondo luogo, calcolare la temperatura massima precisa e ridurre di conseguenza in modo aggressivo la pressione di esercizio. In terzo luogo, seleziona l'esatta forma fisica di cui hai bisogno in base ai requisiti di manutenzione. In quarto luogo, abbina il metodo di giunzione scelto alla purezza e alle capacità dell'infrastruttura della tua struttura.

Adotta i passaggi successivi in ​​modo proattivo prima di finalizzare le specifiche del sistema. Invitiamo fortemente gli acquirenti a consultare direttamente gli specialisti tecnici durante la fase di pianificazione. Richiedi sempre le schede tecniche di sicurezza dei materiali (MSDS) complete per i tuoi fluidi di trasferimento. Inoltre, richiedete ai vostri partner di produzione curve di declassamento pressione-temperatura esatte. La raccolta di queste prove empiriche garantisce un sistema di fluidi industriali sicuro, affidabile e privo di perdite.

Domande frequenti

D: È possibile utilizzare la colla per PVC su un connettore PVDF?

R: Assolutamente no. L'energia superficiale estremamente bassa del PVDF impedisce in modo aggressivo l'adesione del solvente. Le colle standard si staccano semplicemente dalla superficie. Tutte le connessioni all'interno di questo sistema devono essere filettate meccanicamente, flangiate o integrate utilizzando rigorosi metodi di fusione termica.

D: Qual è la differenza tra i connettori PTFE e PVDF?

R: Sebbene entrambi appartengano alla famiglia dei fluoropolimeri, il PVDF offre resistenza meccanica e rigidità significativamente più elevate. Ciò lo rende molto migliore per tubazioni strutturali e portanti. Il PTFE presenta un intervallo di resistenza chimica più ampio e un attrito inferiore. Tuttavia, il PTFE è molto più morbido e rimane altamente suscettibile allo scorrimento freddo sotto pressione.

D: I raccordi in PVDF sono resistenti ai raggi UV per installazioni esterne?

R: Sì. Il materiale è intrinsecamente resistente alla degradazione e alle radiazioni UV. Questa particolare stabilità molecolare lo rende una scelta eccellente per le linee di trasferimento corrosive per esterni. È possibile installare queste tubazioni all'esterno senza richiedere vernici esterne o rivestimenti protettivi.

D: Come si può sapere se una connessione PVDF non funziona?

R: I primi segnali di allarme si manifestano visivamente. Cercare un ingiallimento localizzato o un forte scolorimento, che indica un grave degrado termico o un attacco chimico. Ispezionare attentamente i giunti di fusione per individuare eventuali microfessurazioni, che segnalano l'affaticamento meccanico dovuto all'espansione termica. Un cedimento visibile vicino ai raccordi avverte anche di un'imminente rottura strutturale.
