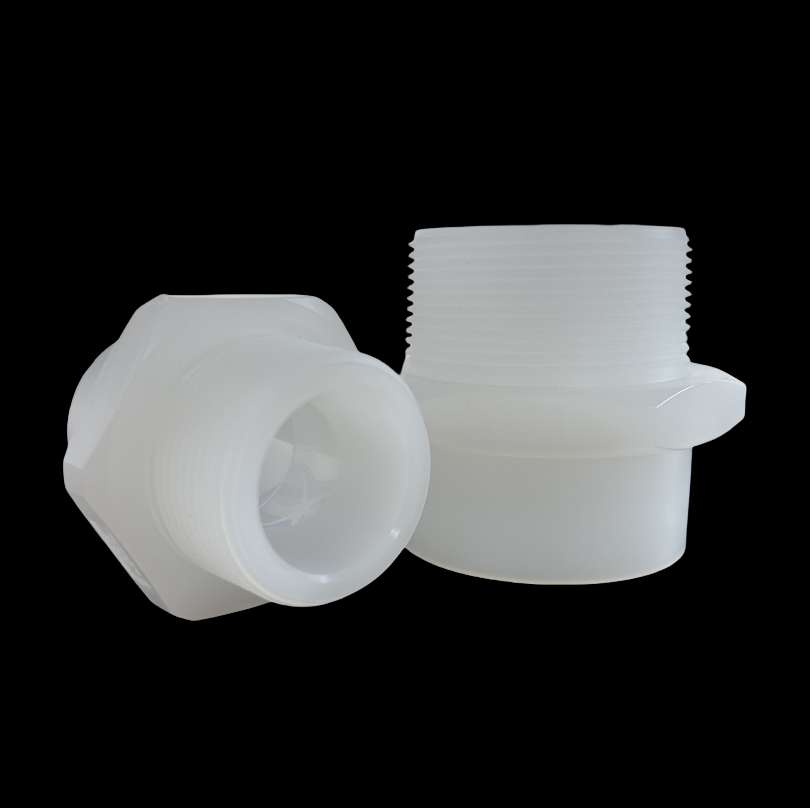

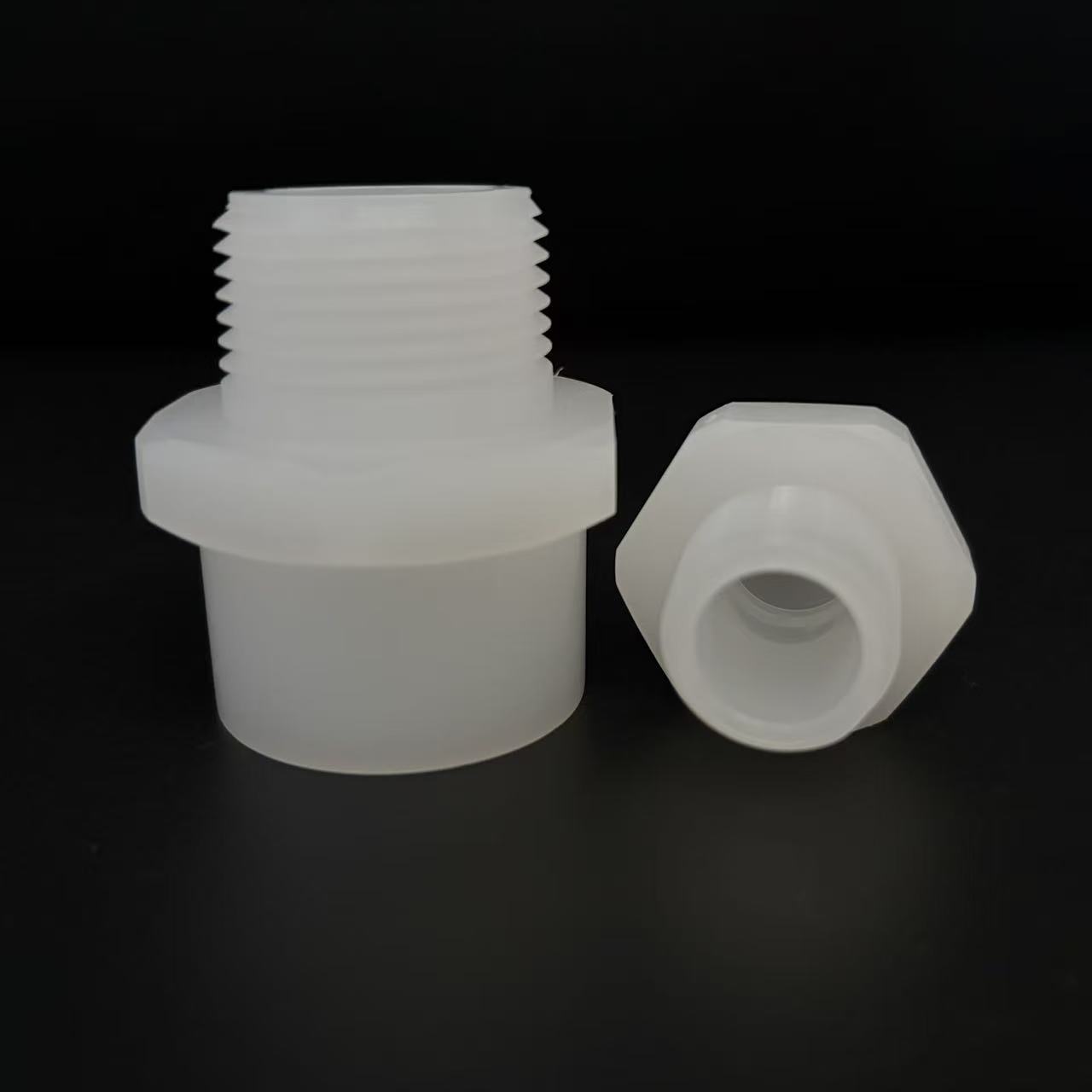

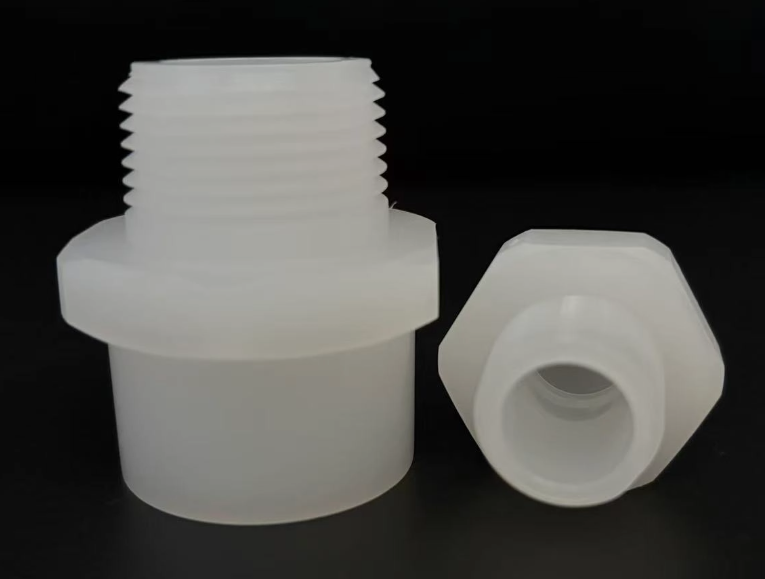

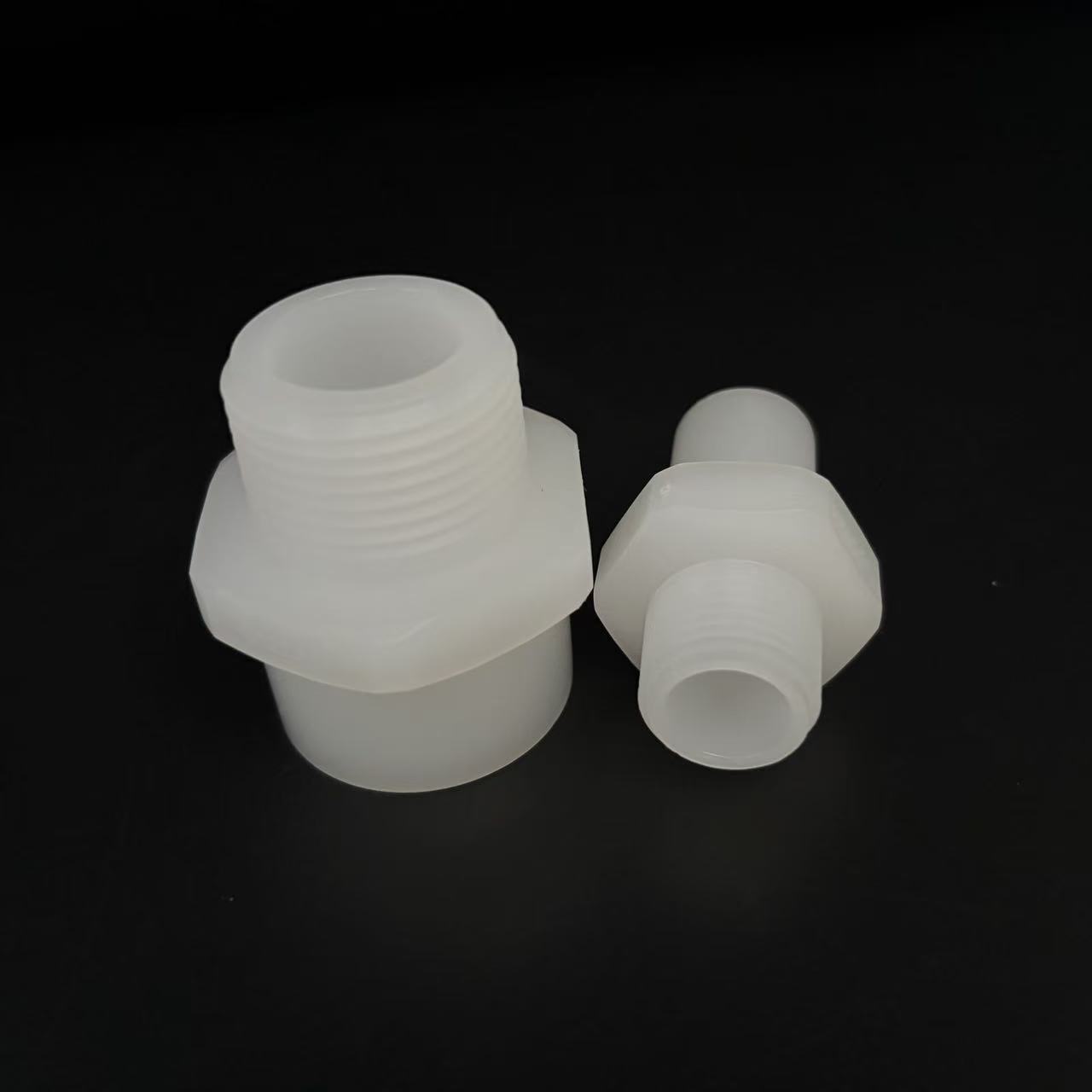

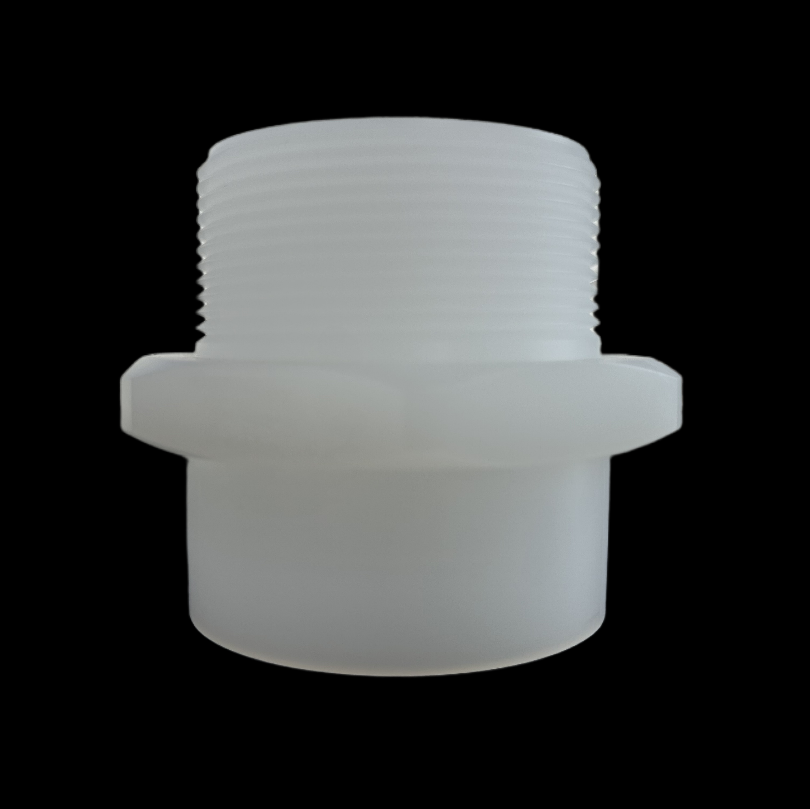

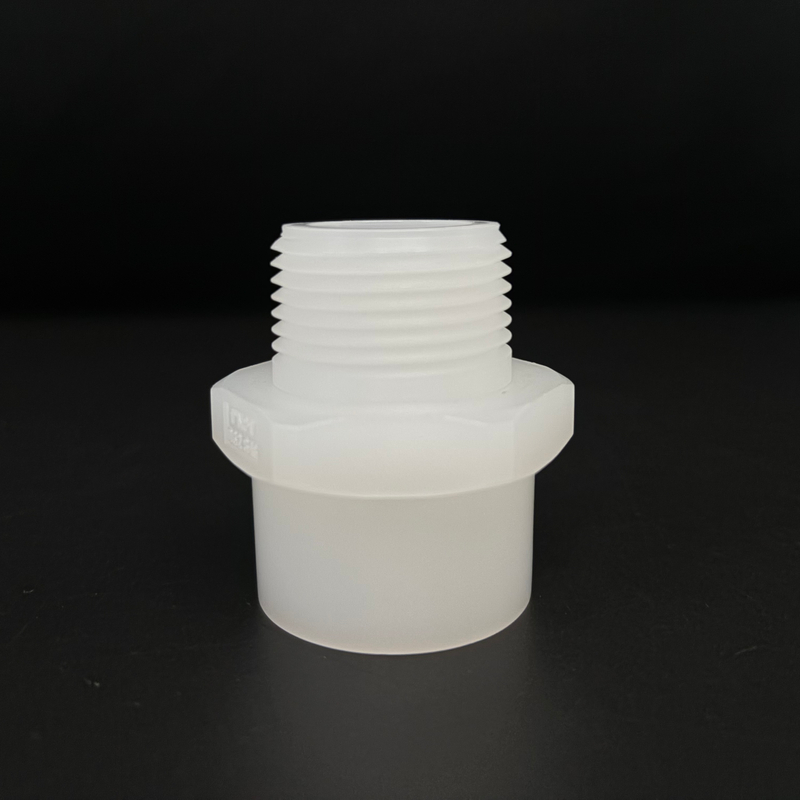

पीवीडीएफ पुरुष थ्रेडेड बट वेल्ड फिटिंग पॉलीविनाइलिडीन फ्लोराइड से बना एक दोहरे कनेक्शन वाला औद्योगिक पाइप घटक है। यह उपकरण×वाल्व अटैचमेंट के लिए बाहरी थ्रेड सिरों और स्थायी पीवीडीएफ पाइप एकीकरण के लिए बट वेल्ड सिरों को जोड़ता है, जिससे विभिन्न पाइप सिस्टम अनुभागों के बीच निर्बाध संक्रमण सक्षम होता है। अम्लीय वातावरण में खराब होने वाली स्टेनलेस स्टील फिटिंग या ऊंचे तापमान पर विफल होने वाली पीपीआर फिटिंग के विपरीत, यह डिज़ाइन तीन लगातार उद्योग चुनौतियों का समाधान करता है: सामग्री क्षरण से द्रव रिसाव, धातु आयन लीचिंग से उत्पाद संदूषण, और समय से पहले घटक विफलता से अनियोजित डाउनटाइम।
पीवीडीएफ -40℃ से 150℃ तक व्यापक ऑपरेटिंग तापमान रेंज प्रदर्शित करता है, जिसमें अत्यधिक थर्मल उतार-चढ़ाव में लगातार प्रदर्शन होता है। यह मजबूत एसिड, मजबूत क्षार, कार्बनिक सॉल्वैंट्स और हैलोजेनेटेड यौगिकों से होने वाले क्षरण का प्रतिरोध करता है - ऐसे पदार्थ जो पीवीसी, पीपी या पीई सामग्री को तेजी से तोड़ देंगे। इसके अतिरिक्त, पीवीडीएफ में अंतर्निहित यूवी प्रतिरोध होता है और यह कोई जहरीला रिसाव पैदा नहीं करता है, जो इसे सख्त शुद्धता मानकों की आवश्यकता वाले बाहरी प्रतिष्ठानों और अनुप्रयोगों के लिए उपयुक्त बनाता है।
सभी धागे एएनएसआई बी1.20.1 (एनपीटी) या डीआईएन 2999 (बीएसपीटी) मानकों का पालन करते हैं, जो बिना अधिक कसने के समान जुड़ाव और टाइट सीलिंग सुनिश्चित करते हैं। बट वेल्ड सिरों में मानकीकृत बेवल और लगातार दीवार की मोटाई होती है, जिसके परिणामस्वरूप वेल्ड की ताकत आधार सामग्री के 90% तक पहुंच जाती है। वन-पीस इंजेक्शन मोल्डिंग प्रक्रिया सीम और जोड़ों को खत्म करती है, तनाव एकाग्रता बिंदुओं को रोकती है और तरल पदार्थ फंसने के जोखिम को कम करती है जिससे बैक्टीरिया का विकास हो सकता है।
दोहरी-कनेक्शन प्रणाली विभिन्न परिचालन आवश्यकताओं के लिए दो अलग-अलग सीलिंग तंत्र प्रदान करती है। थ्रेडेड कनेक्शन एक यांत्रिक सील बनाने के लिए पतला थ्रेड ज्यामिति का उपयोग करते हैं जिसे कई बार अलग और पुन: जोड़ा जा सकता है। बट वेल्ड कनेक्शन फिटिंग और पाइप के बीच एक आणविक बंधन बनाते हैं, जिससे एक स्थायी जोड़ बनता है जो पीएन16 तक निरंतर दबाव के तहत अखंडता बनाए रखता है।
सभी वीएसजेओसीओ पीवीडीएफ फिटिंग खाद्य संपर्क अनुप्रयोगों के लिए एफडीए 21 सीएफआर 177.1520 और पीवीडीएफ सामग्री विनिर्देशों के लिए एएसटीएम डी3222 का अनुपालन करते हैं। हमारी विनिर्माण सुविधाएं ISO 9001:2015 प्रमाणन रखती हैं और RoHS 2.0 आवश्यकताओं को पूरा करने वाले घटकों का उत्पादन करती हैं। सेमीकंडक्टर अनुप्रयोगों के लिए, हमारी फिटिंग अति-उच्च शुद्धता वाले द्रव प्रबंधन के लिए SEMI F57 मानकों के अनुरूप है।
प्रत्येक बैच परीक्षण के चार चरणों से गुजरता है: कच्चे माल की संरचना का विश्लेषण, आयामी सटीकता सत्यापन, 1.5× रेटेड दबाव पर हाइड्रोस्टैटिक दबाव परीक्षण, और हीलियम रिसाव का पता लगाना। प्रत्येक फिटिंग को एक अद्वितीय बैच नंबर के साथ चिह्नित किया जाता है, जिससे कच्चे माल की सोर्सिंग से लेकर अंतिम शिपमेंट तक पूर्ण पता लगाने की सुविधा मिलती है।
संक्षारक रसायनों, एसिड समाधान और विलायक मिश्रण के परिवहन के लिए पाइपिंग सिस्टम में उपयोग किया जाता है। उत्पाद संदूषण को रोकता है और आक्रामक प्रसंस्करण वातावरण में पाइप प्रतिस्थापन की आवृत्ति को कम करता है।
अति-शुद्ध जल प्रणालियों, रासायनिक वितरण लाइनों और वेफर सफाई उपकरणों में एकीकृत। गैर-लीचिंग पीवीडीएफ सामग्री धातु आयन संदूषण को समाप्त करती है जो अर्धचालक उत्पादन पैदावार को कम कर सकती है।
फार्मास्युटिकल सामग्री, खाद्य उत्पाद और पीने योग्य पानी पहुंचाने के लिए उपयुक्त। सख्त स्वच्छता आवश्यकताओं को पूरा करता है और परिवहन किए गए तरल पदार्थों में कोई स्वाद या गंध नहीं देता है।
अपशिष्ट जल उपचार संयंत्रों, समुद्री जल अलवणीकरण सुविधाओं और रिवर्स ऑस्मोसिस प्रणालियों में व्यापक रूप से उपयोग किया जाता है। क्लोराइड आयन संक्षारण का प्रतिरोध करता है, जो खारे पानी के अनुप्रयोगों में पाइप की विफलता का एक सामान्य कारण है।
संबंधित एनपीटी या बीएसपीटी थ्रेड आकार के साथ डीएन15 से डीएन100 तक नाममात्र व्यास में उपलब्ध है। मानक दबाव रेटिंग निम्न-दबाव अनुप्रयोगों के लिए PN10 और उच्च-दबाव प्रणालियों के लिए PN16 हैं। अनुरोध पर मीट्रिक और इंपीरियल दोनों आयाम उपलब्ध हैं।
हम गैर-मानक थ्रेड आकार, बढ़ी हुई दीवार की मोटाई, कस्टम लंबाई और सिस्टम पहचान के लिए रंग कोडिंग सहित कस्टम संशोधनों की पेशकश करते हैं। अद्वितीय अनुप्रयोग आवश्यकताओं के लिए विशेष सामग्री मिश्रण भी विकसित किए जा सकते हैं। मानक कस्टम ऑर्डर 7-10 व्यावसायिक दिनों के भीतर भेज दिए जाते हैं।
फिटिंग का चयन करते समय, परिवहन किए गए तरल पदार्थ की रासायनिक संरचना, अधिकतम ऑपरेटिंग तापमान और सिस्टम दबाव पर विचार करें। हमारी तकनीकी टीम विस्तृत संगतता चार्ट और एप्लिकेशन-विशिष्ट सिफारिशें प्रदान कर सकती है।
बट वेल्ड कनेक्शन के लिए: पाइप के सिरे को 30° बेवल के साथ तैयार करें, दोनों सतहों को अच्छी तरह से साफ करें, और 230-250℃ पर सेट पीवीडीएफ हॉट प्लेट वेल्डर का उपयोग करके वेल्ड करें। थ्रेडेड कनेक्शन के लिए: पुरुष धागे के चारों ओर पीटीएफई टेप की 2-3 परतें दक्षिणावर्त लपेटें और निर्दिष्ट टॉर्क मान तक कस लें। सिस्टम को चालू करने से पहले हमेशा दबाव परीक्षण करें।
वेल्डिंग कार्य खुली लपटों से दूर एक हवादार क्षेत्र में किया जाना चाहिए। इन फिटिंग्स का उपयोग कभी भी उनके रेटेड तापमान या दबाव सीमा से अधिक अनुप्रयोगों में न करें। सांद्र फ्लोरिनेटिंग एजेंटों के संपर्क से बचें, जो पीवीडीएफ सामग्री को ख़राब कर सकते हैं।
रिसाव के संकेतों के लिए थ्रेडेड कनेक्शन का त्रैमासिक निरीक्षण करें। दरारें या मलिनकिरण के लिए वेल्ड जोड़ों की सालाना जाँच करें। केवल पानी या न्यूट्रल डिटर्जेंट का उपयोग करके फिटिंग को साफ करें; अपघर्षक क्लीनर या मजबूत सॉल्वैंट्स से बचें जो सतह को नुकसान पहुंचा सकते हैं।
VSJOCO ने 2011 से थर्मोप्लास्टिक पाइपिंग सिस्टम समाधान में विशेषज्ञता हासिल की है, जो 30 से अधिक देशों में 500 से अधिक औद्योगिक ग्राहकों को सेवा प्रदान कर रहा है। हमारी इंजीनियरिंग टीम के पास सामग्री विज्ञान और द्रव प्रणाली डिजाइन में गहरी विशेषज्ञता है।
हम सभी मानक आकारों की 30-दिन की सूची बनाए रखते हैं, जिससे स्टॉक में मौजूद ऑर्डर के लिए 48-घंटे की शिपिंग सक्षम होती है। हमारी इन-हाउस विनिर्माण सुविधा की मासिक उत्पादन क्षमता 50,000 फिटिंग्स की है, जो बड़े पैमाने पर परियोजना परिनियोजन के लिए लगातार आपूर्ति सुनिश्चित करती है।
प्रमाणित सामग्री इंजीनियरों और पाइपिंग सिस्टम विशेषज्ञों की हमारी टीम मुफ्त बिक्री-पूर्व चयन मार्गदर्शन, ऑन-साइट इंस्टॉलेशन प्रशिक्षण और बिक्री के बाद तकनीकी सहायता प्रदान करती है। हम 24 घंटे के भीतर सभी तकनीकी पूछताछ का जवाब देते हैं।
निरंतर ऑपरेटिंग तापमान रेंज -40 ℃ से 150 ℃ तक चलती है, जो दीर्घकालिक चक्रीय तापमान परिवर्तनों के तहत स्थिर प्रदर्शन बनाए रखती है।
वे एफडीए 21 सीएफआर 177.1520 नियमों का पालन करते हैं और फार्मास्युटिकल-ग्रेड शुद्धता मानकों से मेल खाते हैं, जो स्वच्छता-संवेदनशील तरल वितरण लाइनों के लिए उपयुक्त हैं।
ऑन-साइट लेआउट मांगों को पूरा करने के लिए गैर-मानक बोर आकार, धागे के प्रकार और प्रबलित दीवार की मोटाई के लिए पूर्ण वैयक्तिकृत समायोजन उपलब्ध है।
पीवीडीएफ बेहतर संरचनात्मक ताकत और आसान गर्म-पिघल वेल्डिंग प्रदान करता है, जबकि पीटीएफई अत्यधिक मध्यम स्थितियों के लिए रासायनिक प्रतिरोध के व्यापक स्पेक्ट्रम को कवर करता है।
नियमित रूप से स्टॉक की गई वस्तुओं को 48 घंटों के भीतर शिपमेंट के लिए व्यवस्थित किया जा सकता है; वैयक्तिकृत अनुरूप ऑर्डर के उत्पादन और व्यवस्था में आमतौर पर 7-10 कार्यदिवस लगते हैं।
व्यक्तिगत उद्धरण प्राप्त करने के लिए, कृपया आवश्यक फिटिंग विनिर्देश, मात्रा, आवेदन विवरण और वांछित डिलीवरी तिथि प्रदान करें। आप हमारी पूरी विशिष्टता शीट भी डाउनलोड कर सकते हैं या एक-पर-एक लेआउट मिलान समर्थन के लिए सीधे हमारी तकनीकी टीम से संपर्क कर सकते हैं।
