บอลวาล์ว VSJOCO Beta PP-H: การเชื่อมแบบชนกับการเชื่อมแบบซ็อกเก็ต (PN10) - คู่มืออุตสาหกรรมฉบับสมบูรณ์

การแนะนำ

เมื่อพูดถึงการควบคุมของไหลในระบบอุตสาหกรรมที่มีการกัดกร่อนและมีอุณหภูมิสูง บอลวาล์ว PP-H (โพลีโพรพีลีนโฮโมโพลีเมอร์) เป็นตัวเลือกอันดับต้นๆ สำหรับความน่าเชื่อถือ ความทนทานต่อสารเคมี และประสิทธิภาพในระยะยาว ที่ VSJOCO บอลวาล์วยูเนี่ยนคู่ Beta PP-H ของเรา ได้รับการออกแบบทางวิศวกรรมเพื่อตอบสนองความต้องการของภาคส่วนต่างๆ เช่น การแปรรูปทางเคมี การบำบัดน้ำ การผลิตเซมิคอนดักเตอร์ และระบบพลังงานแสงอาทิตย์ เรามีรูปแบบการเชื่อมต่อหลักสองรูปแบบ: การเชื่อมแบบชน (BW) และ การเชื่อมแบบซ็อกเก็ต (SW) ทั้งสองแบบมีพิกัด PN10 (พิกัดแรงดัน 10 บาร์) คู่มือนี้จะแจกแจงคุณลักษณะ ความแตกต่าง ข้อมูลจำเพาะ และการใช้งานของวาล์วทั้งสองประเภทนี้ เพื่อช่วยคุณเลือกโซลูชันที่เหมาะสมสำหรับโครงการของคุณ

อะไรทำให้บอลวาล์ว VSJOCO Beta PP-H โดดเด่น

ก่อนที่จะเจาะลึกถึงประเภทการเชื่อมต่อ เราจะเน้นถึงข้อดีหลักของบอลวาล์วซีรีส์เบต้าของเรา ซึ่งออกแบบมาเพื่อความทนทานทางอุตสาหกรรม:

• โครงสร้าง PP-H ระดับพรีเมี่ยม : ให้ความต้านทานต่อกรด ด่าง และของเหลวที่มีฤทธิ์กัดกร่อนเป็นพิเศษ พร้อมเสถียรภาพทางความร้อนที่ดีเยี่ยมสำหรับการทำงานต่อเนื่องสูงถึง 90°C (ขึ้นอยู่กับความเข้ากันได้ของของเหลว)

• การออกแบบ Double Union : ช่วยให้ถอดแยกชิ้นส่วนได้ง่ายสำหรับการบำรุงรักษาหรือเปลี่ยนใหม่โดยไม่ต้องถอดวาล์วทั้งหมดออกจากท่อ ช่วยลดเวลาหยุดทำงาน

• ซีล EPDM (มาตรฐาน) : ให้ประสิทธิภาพการซีลที่เชื่อถือได้สำหรับสารเคมีและอุณหภูมิในการทำงานที่หลากหลาย รับรองว่าไม่มีการรั่วไหล

• พิกัดแรงดัน PN10 : เหมาะสำหรับระบบอุตสาหกรรมที่ทำงานที่แรงดันสูงถึง 10 บาร์ พร้อมประสิทธิภาพที่สม่ำเสมอในขนาด DN15 ถึง DN100

• ลักษณะการไหลที่ปรับให้เหมาะสม : ด้วยค่า Kv สูง (ค่าสัมประสิทธิ์การไหล) วาล์วเหล่านี้จึงลดแรงดันตกคร่อมให้เหลือน้อยที่สุด รองรับการถ่ายเทของเหลวในสายการผลิตอย่างมีประสิทธิภาพ

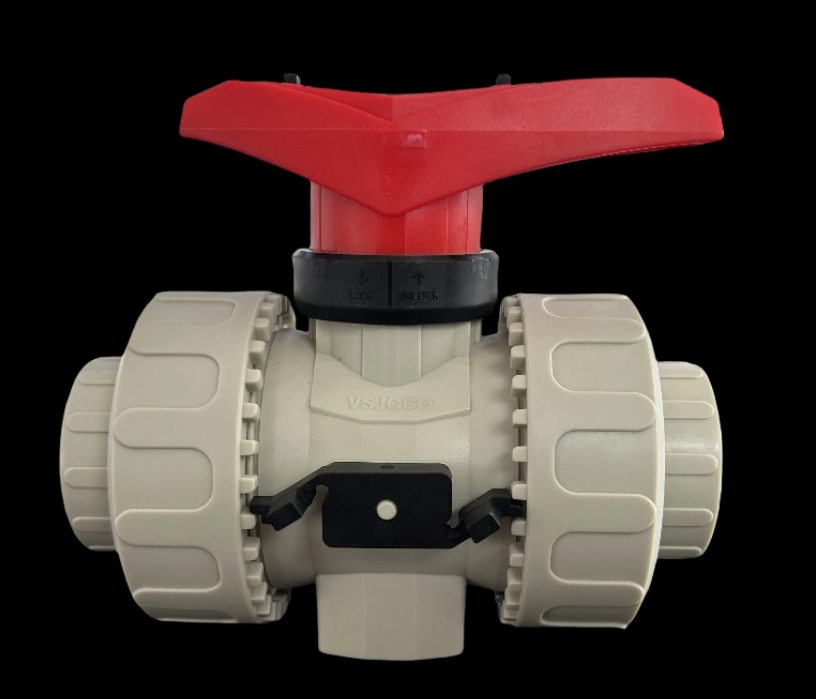

VSJOCO Beta PP-H บอลวาล์วเชื่อมแบบต่อชน

ภาพรวม

บอล วาล์วดับเบิลยูเนี่ยนเชื่อมแบบชนได้ รับการออกแบบสำหรับการเชื่อมฟิวชั่นแบบเต็มการเจาะกับท่อ PP-H ทำให้เกิดข้อต่อที่ไร้รอยต่อและมีความแข็งแรงสูง วิธีการเชื่อมต่อนี้เหมาะสำหรับการติดตั้งแบบถาวรและป้องกันการรั่วซึมในระบบอุตสาหกรรมที่สำคัญ

คุณสมบัติและข้อมูลจำเพาะที่สำคัญ

• ช่วงขนาด : DN15 (20 มม.) ถึง DN50 (63 มม.)

• อัตราแรงดัน : PN10 (10 บาร์)

• ประเภทการเชื่อมต่อ : การเชื่อมแบบชน ใช้ได้กับท่อ PP-H มาตรฐานสำหรับการเชื่อมแบบฟิวชัน

• ประสิทธิภาพการไหล : ค่า Kv มีตั้งแต่ 185 ลิตร/นาที (DN15) ถึง 3100 ลิตร/นาที (DN50) รองรับการใช้งานกระบวนการที่มีการไหลสูง

• รหัสสินค้า : 555 700 xxx (ตัววาล์ว) / 555 720 xxx (รุ่นซีล EPDM)

• ขนาดและน้ำหนัก :

  表格

  DN (มม.)	ง (มม.)	น้ำหนัก (กก.)
  15	20	0.120
  20	25	0.180
  25	32	0.260
  32	40	0.450
  40	50	0.620
  50	63	1.310

การใช้งานในอุดมคติ

• ท่อส่งอุตสาหกรรมถาวรที่ความแข็งแรงของข้อต่อและความสมบูรณ์ของระบบทั้งหมดเป็นสิ่งสำคัญ

• สายการผลิตเคมีการไหลสูง

• ระบบที่ต้องการแรงดันตกน้อยที่สุด (เนื่องจากรอยเชื่อมที่เรียบและไร้รอยต่อ)

• ระบบบำบัดและจำหน่ายน้ำขนาดใหญ่

บอลวาล์วเชื่อม VSJOCO Beta PP-H

ภาพรวม

บอล วาล์วสหภาพคู่เชื่อมซ็อกเก็ต มีปลายซ็อกเก็ตแบบฝังโดยที่ท่อถูกแทรกเข้าไปในตัววาล์วก่อนการเชื่อมฟิวชั่น การออกแบบนี้ทำให้การติดตั้งง่ายขึ้น โดยเฉพาะอย่างยิ่งสำหรับท่อขนาดเล็กถึงขนาดกลาง ในขณะที่ยังคงรักษาข้อต่อที่แข็งแกร่งและเชื่อถือได้

คุณสมบัติและข้อมูลจำเพาะที่สำคัญ

• ช่วงขนาด : DN15 (20 มม.) ถึง DN100 (110 มม.)

• อัตราแรงดัน : PN10 (10 บาร์)

• ประเภทการเชื่อมต่อ : การเชื่อมแบบซ็อกเก็ต ออกแบบมาเพื่อการแทรกท่อและการเชื่อมแบบฟิวชันที่ง่ายดาย

• ประสิทธิภาพการไหล : ค่า Kv มีตั้งแต่ 185 ลิตร/นาที (DN15) ถึง 11,000 ลิตร/นาที (DN100) รองรับการใช้งานทั้งที่มีการไหลต่ำและสูง

• รหัสสินค้า : 555 700 xxx (ตัววาล์ว) / 555 720 xxx (รุ่นซีล EPDM)

• ขนาดและน้ำหนัก :

  表格

  DN (มม.)	ง (มม.)	น้ำหนัก (กก.)
  15	20	0.115
  20	25	0.180
  25	32	0.255
  32	40	0.440
  40	50	0.610
  50	63	1.145
  65	75	3.700
  80	90	5.500
  100	110	8.700

การใช้งานในอุดมคติ

• ท่ออุตสาหกรรมขนาดเล็กถึงขนาดกลาง (สูงถึง DN100)

• ระบบที่ต้องการการติดตั้งที่รวดเร็วและแม่นยำ (การจัดตำแหน่งซ็อกเก็ตทำให้การเชื่อมง่ายขึ้น)

• สายการผลิตเคมีและเภสัชกรรม

• สิ่งอำนวยความสะดวกการจ่ายน้ำและบำบัดน้ำเสีย

การเชื่อมแบบชนกับการเชื่อมแบบซ็อกเก็ต บอลวาล์ว PP-H: จะเลือกแบบไหน?

การตัดสินใจระหว่างการเชื่อมแบบชนกับการเชื่อมแบบซ็อกเก็ตขึ้นอยู่กับข้อกำหนดเฉพาะของโครงการของคุณ:

表格

ทำไมต้องเลือกบอลวาล์ว VSJOCO Beta PP-H

1. การผลิตที่ได้รับการรับรองคุณภาพ : วาล์วทุกตัวผ่านการตรวจสอบคุณภาพอย่างเข้มงวดเพื่อให้มั่นใจว่าเป็นไปตามมาตรฐาน PN10 และประสิทธิภาพที่สม่ำเสมอในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน

2. ความเข้ากันได้ที่หลากหลาย : เข้ากันได้กับระบบท่อ PP-H มาตรฐาน ทำให้บูรณาการเข้ากับท่อที่มีอยู่ได้อย่างราบรื่น

3. การออกแบบที่ต้องบำรุงรักษาต่ำ : โครงสร้างแบบสหภาพคู่ช่วยให้เข้าถึงการทำความสะอาด ซ่อมแซม หรือเปลี่ยนได้อย่างรวดเร็ว ซึ่งช่วยลดต้นทุนการดำเนินงานในระยะยาว

4. อายุการใช้งานยาวนาน : ความต้านทานต่อการกัดกร่อน การเสื่อมสภาพของรังสียูวี และการเสื่อมสภาพจากความร้อนของ PP-H ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้เป็นเวลาหลายปี แม้ในสภาวะทางอุตสาหกรรมที่รุนแรง

5. ตัวเลือกการปรับแต่ง : เรานำเสนอโซลูชันที่ปรับแต่งโดยเฉพาะ รวมถึงวัสดุซีลทางเลือก (เช่น FKM) และการออกแบบที่พร้อมสำหรับการสั่งงานสำหรับระบบอัตโนมัติ

หาบอลวาล์ว PP-H ที่ใช่สำหรับระบบของคุณ

ไม่ว่าคุณจะต้องการบอลวาล์วเชื่อมแบบชนสำหรับสายการผลิตที่มีการไหลสูงถาวร หรือวาล์วเชื่อมแบบซ็อกเก็ตสำหรับท่ออุตสาหกรรมอเนกประสงค์ ซีรีส์ Beta PP-H ของ VSJOCO มอบความทนทาน ทนต่อสารเคมี และประสิทธิภาพที่คุณต้องการ

ติดต่อทีมวิศวกรของเราวันนี้เพื่อหารือเกี่ยวกับข้อกำหนดโครงการของคุณ ขอข้อมูลจำเพาะโดยละเอียด หรือรับคำแนะนำเฉพาะบุคคลสำหรับระบบควบคุมของเหลวของคุณ
