Panoramica del prodotto

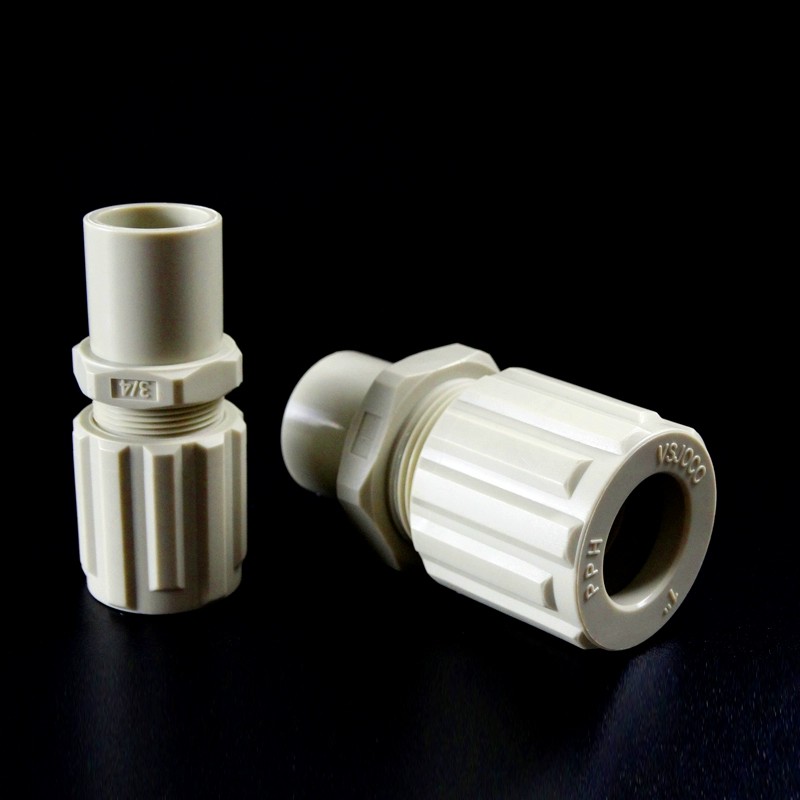

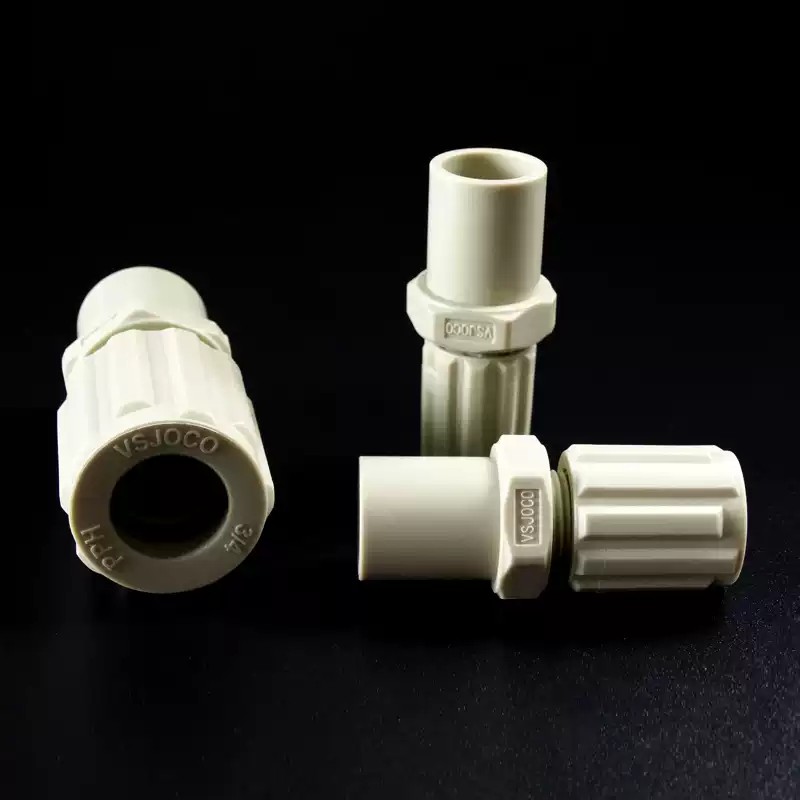

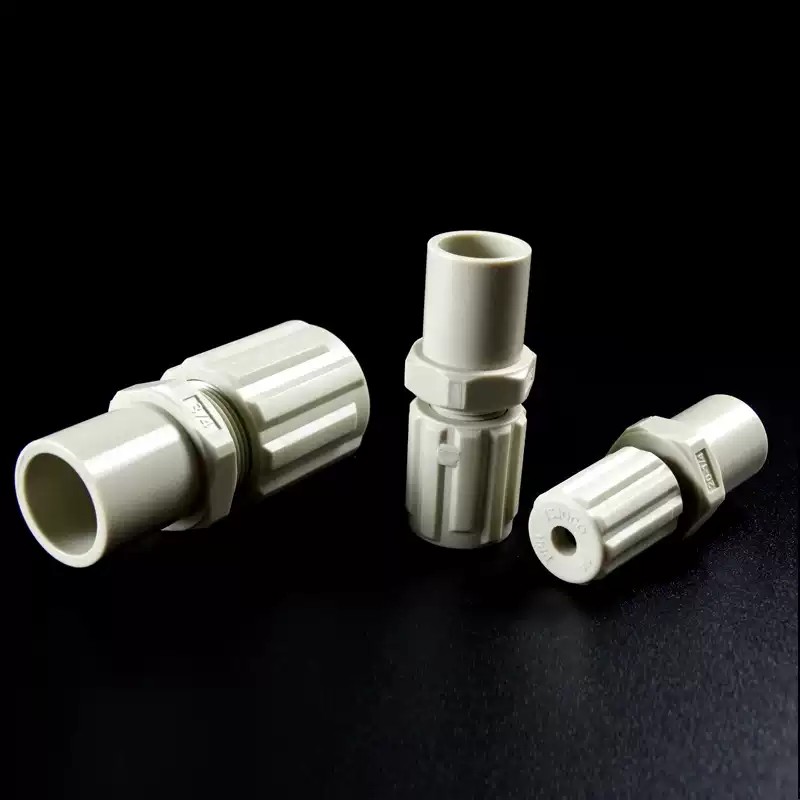

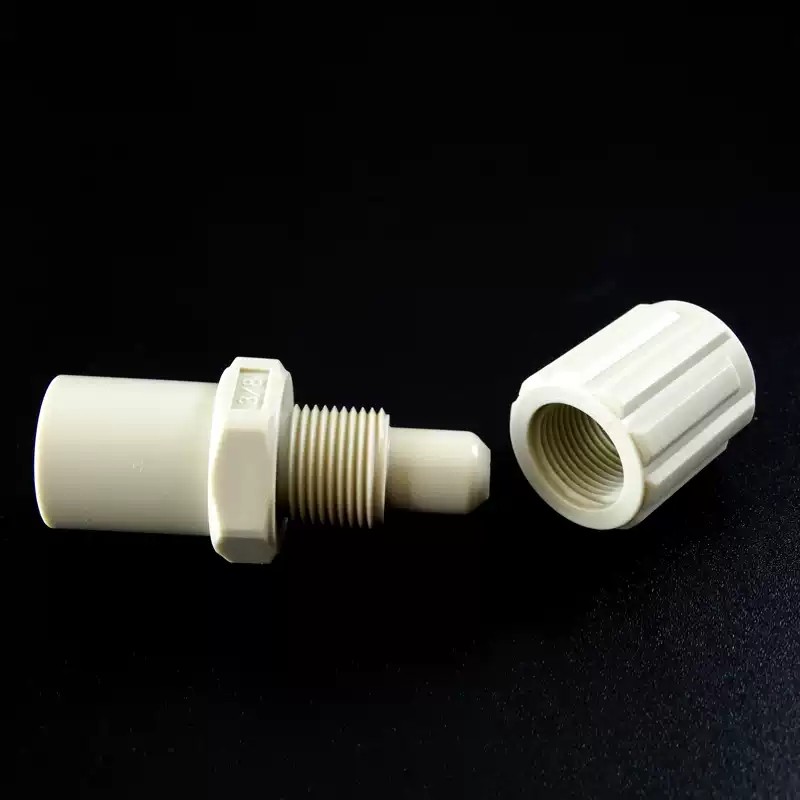

Realizzato in resina PPH di elevata purezza mediante lavorazione di precisione, offre un'eccezionale resistenza agli acidi concentrati, agli agenti ossidanti e ai solventi organici. Con una pressione nominale di PN16 (16 bar) e un ampio intervallo di temperature da -20°C a 100°C , questo raccordo ibrido combina un'estremità svasata da 1/4 di pollice per connessioni filettate con un'estremità a presa DN15 per la saldatura, fornendo una flessibilità senza pari nelle configurazioni delle tubazioni. Garantisce prestazioni affidabili nei processi chimici, nella produzione di semiconduttori e nelle applicazioni di generazione di energia.
Caratteristiche
Estrema immunità chimica : è sottoposto a test di invecchiamento accelerato per resistere all'acido fluoridrico (40%), all'ipoclorito di sodio (15%) e agli idrocarburi aromatici (benzene, toluene), superando il PTFE in applicazioni ad alto stress grazie alla resistenza meccanica superiore.
Ingegneria di precisione : presenta un angolo di tenuta di 37° per connessioni filettate senza perdite e una superficie interna liscia (Ra ≤0,8μm) che riduce al minimo l'attrito del fluido, riducendo la perdita di pressione del 15% rispetto ai raccordi metallici filettati.
Ampio intervallo di temperature : mantiene la stabilità dimensionale da -40°C (stoccaggio criogenico) a 100°C (reattori ad alta temperatura), con un'espansione termica minima che previene lo stress sui giunti durante i cicli di temperatura rapidi.
Conformità certificata : soddisfa gli standard ISO 15494 per i sistemi di tubazioni termoplastiche e i requisiti ASME BPE per le apparecchiature di biotrattamento, garantendo la compatibilità con i sistemi di acqua ultrapura nelle camere bianche per semiconduttori di Classe 10.
Elevata resistenza meccanica : vanta resistenza alla trazione ≥53MPa e resistenza alla compressione ≥13MPa , resistendo alle vibrazioni della tubazione, ai picchi di pressione e agli impatti meccanici esterni comuni negli ambienti industriali.
Applicazioni
Industria petrolchimica : facilita il trasferimento di benzene, xilene e altri solventi aromatici nelle unità di distillazione delle raffinerie e negli impianti di stoccaggio petrolchimici, prevenendo perdite indotte dalla corrosione che potrebbero portare a rischi ambientali.
Produzione di semiconduttori : si integra nei sistemi di acqua ultrapura (UPW) per la produzione di chip, dove il basso rilascio di particelle e l'elevata purezza (≤0,1% di estraibili) soddisfano gli standard per camere bianche di Classe 10 per il controllo della contaminazione.
Generazione di energia : gestisce l'acqua di raffreddamento con un elevato contenuto di cloruro (fino a 10.000 ppm) nelle centrali termoelettriche, surclassando le leghe di rame-nichel resistendo alla tensocorrosione indotta da cloruro.
Energia solare : si integra nei sistemi di pulizia dei pannelli solari, resistendo alla degradazione indotta dai raggi UV e mantenendo l'integrità durante l'esposizione frequente all'acqua deionizzata e ai detergenti (soluzioni di acido citrico).
Domande frequenti
D: Qual è la pressione massima a 80°C?
R: A causa delle caratteristiche di declassamento temperatura-pressione del PPH, la pressione operativa massima diminuisce a 12 bar a 80°C. Questa valutazione è ancora sufficiente per la maggior parte delle applicazioni di trasferimento chimico ad alta temperatura in ambienti industriali.
D: Può essere utilizzato in ambienti di acqua salata?
R: Sì, la sua intrinseca resistenza chimica lo rende ideale per le applicazioni in acqua salata, poiché resiste alla tensocorrosione (SCC) indotta da cloruri, una modalità di guasto comune nei raccordi in acciaio inossidabile esposti ad ambienti marini.
D: Quale metodo di saldatura è consigliato per la presa DN15?
R: la saldatura per fusione di testa secondo gli standard ISO 15494. Per l'estremità della presa DN15 si consiglia Questo metodo utilizza una piastra riscaldata per creare una zona di fusione uniforme, garantendo che la resistenza del giunto corrisponda alla resistenza intrinseca del tubo per prestazioni affidabili.
